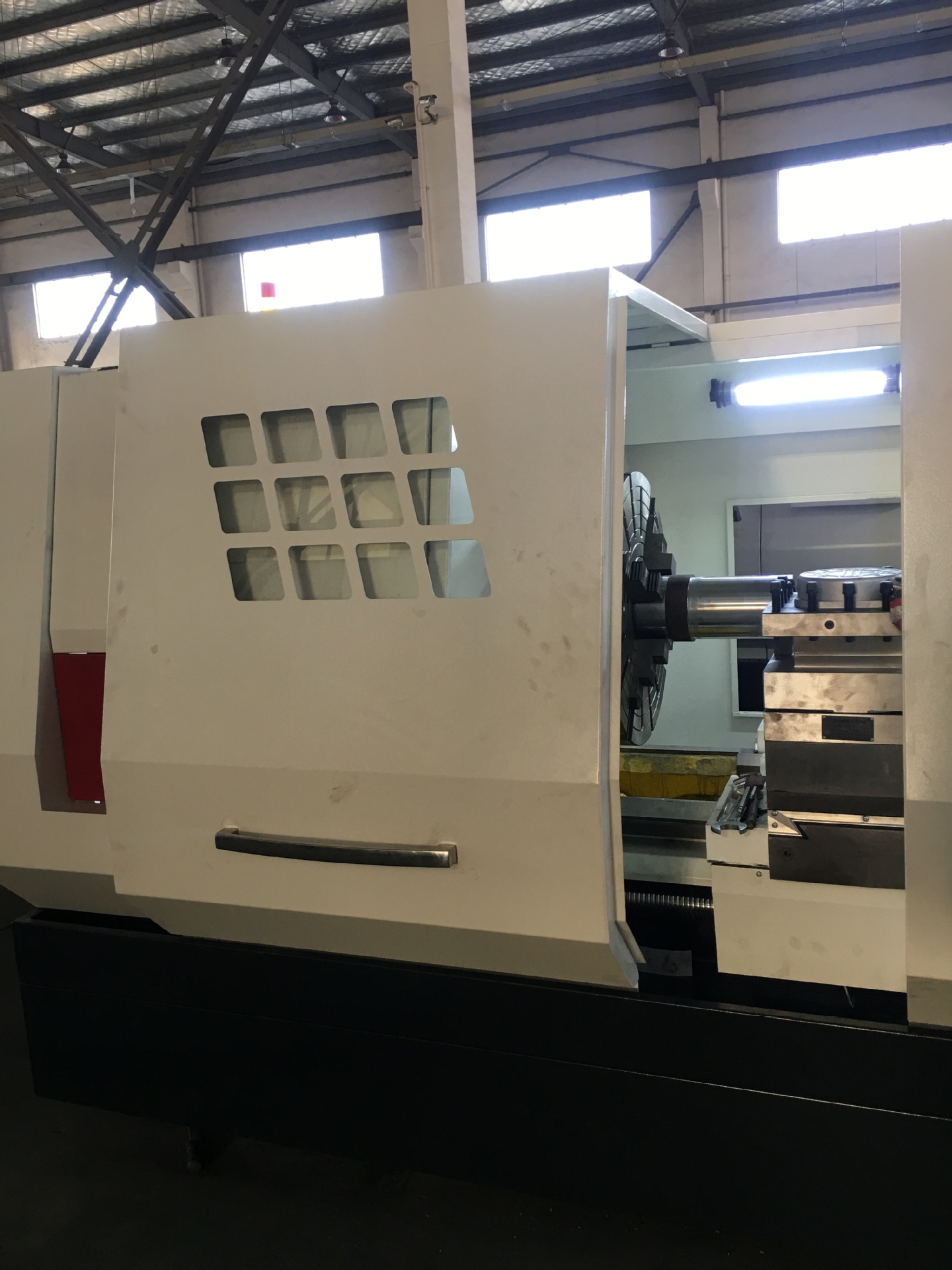

CAK6180/1000-1500-2000-3000-4000
主要技術參數、配置表
|
項目 |
機床規格及主要技術參數 |
||
|
系統 |
數控系統 |
GSK980TD |
|
|
|
床身最大回轉直徑 |
φ800mm |
|
|
滑板上最大車削直徑 |
φ480mm |
||
|
最大工件長度 |
1000/1500/2000mm/3000mm/4000mm |
||
|
主軸 |
主軸軸端 |
D11 |
|
主軸孔前端錐度 |
公制φ120 1:20 |
|
|
主軸通孔直徑 |
φ105mm |
|
|
主軸調速范圍 |
四檔自動/手動 17-98 98-170 170-480 480-760 |
|
|
主軸電機 |
三相異步變頻電機10/15 Kw |
|
|
坐標軸 |
橫向（X軸）最大行程 |
420mm |
|
縱向（Z軸）最大行程 |
00mm |
|
|
X軸最大進給速度 |
4m/min |
|
|
Z軸最大進給速度 |
5m/min |
|
|
滾珠絲桿直徑*螺距 |
X向：32*05 Z向：50*10 |
|
|
導軌跨度 |
550mm |
|
|
重復定位精度 |
±0.01mm |
|
|
回轉 刀架 |
刀架型式 |
|
|
刀座數量 |
（4）（6）（8） |
|
|
外徑、端面刀柄規格 |
32mmX32mm |
|
|
夾緊 |
手動卡盤 |
K11 400/C11三爪手動卡盤(可選15寸中空液壓卡盤) |
|
尾座 |
尾座套筒直徑 |
φ100mm |
|
頂尖套最大行程 |
250mm |
|
|
頂尖套錐度 |
MT5 |
|
|
冷卻 |
冷卻水泵 |
AB-25；125W(三相電泵) |
|
自動潤滑裝置 |
DHB-(TM)3型電動潤滑泵泵 |
|
|
傳動 部件 |
主軸軸承 |
國產高精度軸承（新哈） |
|
滾珠絲杠 |
國產高精度滾珠絲杠（） |
|
|
絲杠軸承 |
國產高精度絲桿軸承（新哈） |
|
|
硬軌 |
自制 |
|
|
燈具 |
工作照明燈 |
JC-38B 40W DC24V |
|
隨機 資料 |
裝箱清單 |
一份 |
|
合格證明書 |
一本（精度檢測表） |
|
|
機械說明書 |
一本 |
|
|
電器說明書 |
一本（電器原理圖） |
|
|
操作說明書 |
一本 |
|
其它 |
機床總電容量 |
18kW |
|
機床凈重(約) |
3900/4500 /5400kg |
|
|
機床外形尺寸 |
3300/3800/4300mm×2000mm×2000mm |
