主要技術參數 |
單位 |
CK6152E |
|
床身回轉直徑 |
mm |
Φ530 |
|
托板上回轉直徑 |
mm |
Φ280 |
|
加工長度 |
mm |
1500 |
|
行程X/Z |
mm |
X:330 Z:1000/1500 |
|
主傳動形式 |
|
三檔機械變速 檔內變頻無級 |
|
主軸轉速級數 |
|
無級 |
|
主軸轉速范圍 |
rpm |
30-150,90-450,315-1600 |
|
主軸端部形式 |
|
A2-8 |
|
主軸通孔直徑 |
mm |
Φ90 |
|
主軸孔前端錐度 |
|
公制100/1:20 |
|
主軸電機功率 |
kw |
7.5 |
|

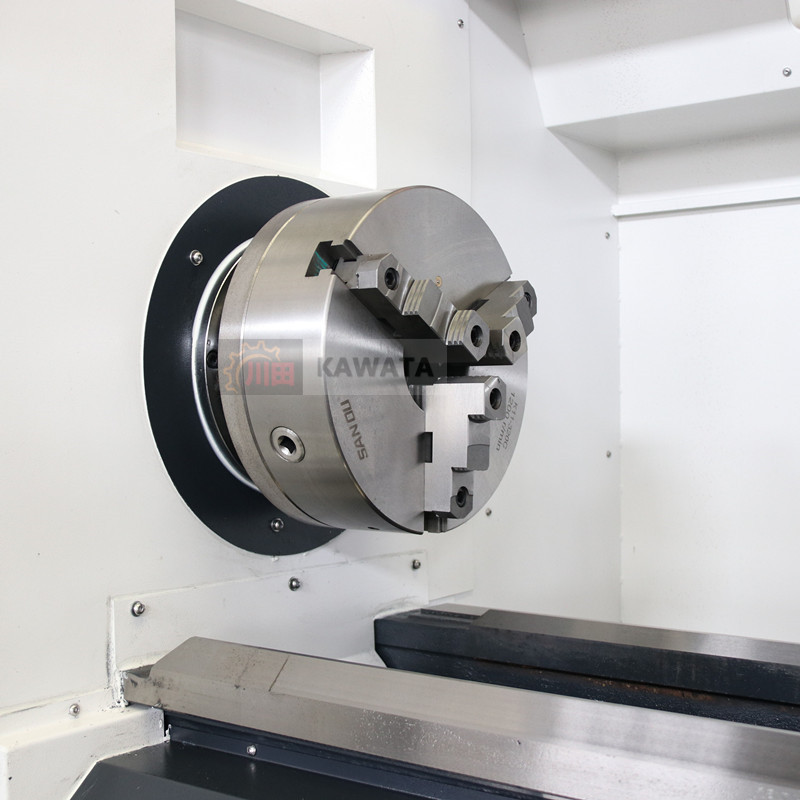

卡盤尺寸 |
mm |
普通Φ250 |
|
滾珠絲杠規格 |
|
2506/4010 |
|
進給電機扭矩X/Z |
N.m |
X:7.5 Z:10 |
|
移動X/Z |
m/min |
6/10 |
|
重復定位精度(X/Z) |
mm |
±0.005 |
|
工件加工精度 |
|
IT6-IT7 |
|
工件表面粗糙度 |
|
Ra1.6 |
|
尾座套筒直徑 |
mm |
Φ75 |
|
尾座套筒行程 |
mm |
150 |
|
尾座套筒錐度 |
# |
MT5 |
|

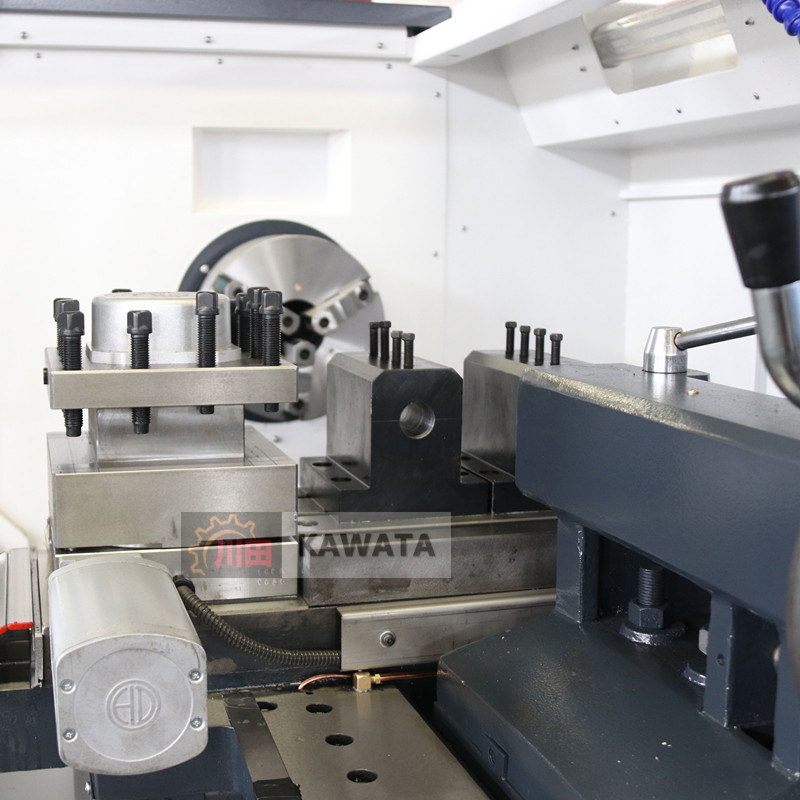

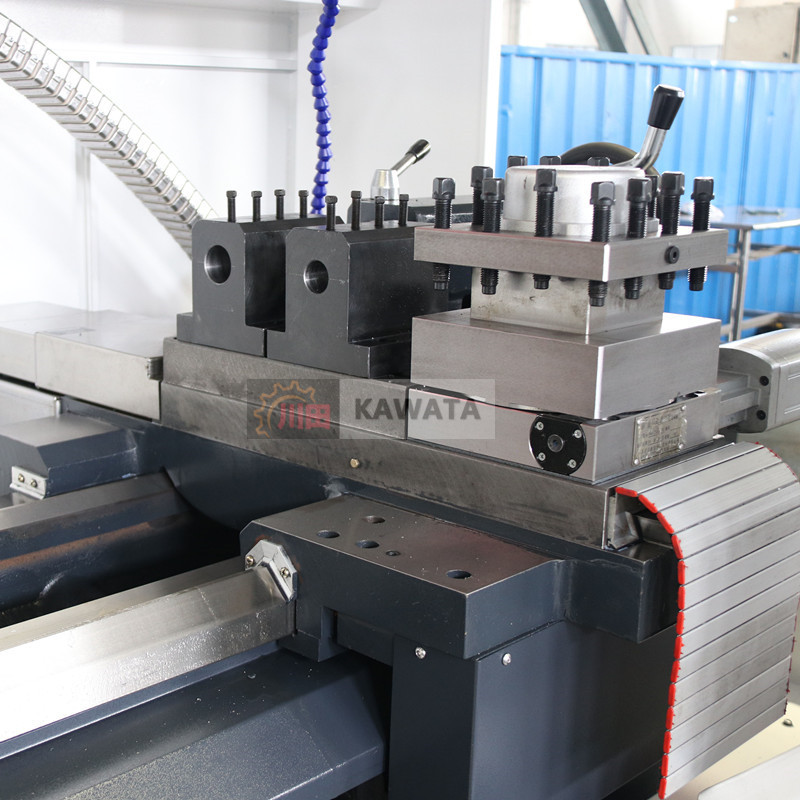

刀架形式 |
|
電動四工位(可選6工位) |
|
刀具外形尺寸 |
mm |
32X32 |
|
導軌形式 |
|
平軌 |
|
總電源容量 |
KVA |
12.5 |
|
外形尺寸 |
mm |
2570/3070x1550X1710 |
|
機床重量(約) |
kg |
3150/3400 |
