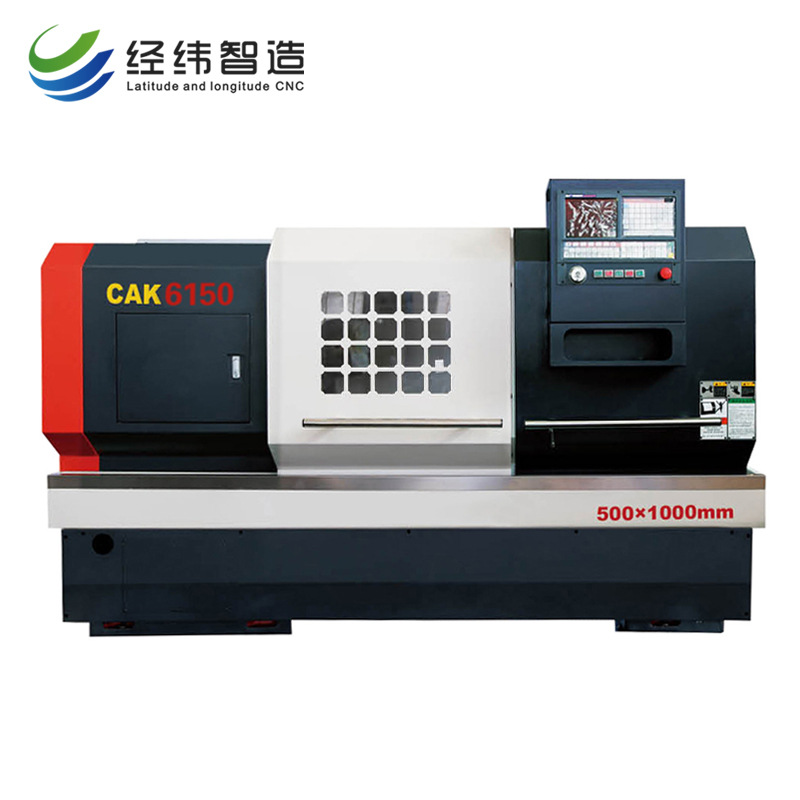

CAK6150主要技術參數
參數 |
類別 |
型號 |
單位 |
參 數 |
|
|
加工能力 |
床身最大回轉直徑 |
mm |
Φ500 |
||
|
拖板最大回轉直徑 |
mm |
Ф300 |
|||
|
最大切削直徑 |
mm |
Φ500 |
|||
|
最大加工長度 |
mm |
750/1000/1500/2000/3000 |
|||
|
行程 |
X/Z軸最大行程 |
mm |
300/（750/1000/1500/2000/3000） |
||
|
X/Z 軸最小位移單位 |
mm |
0.001 |
|||
|
主軸 |
主軸通孔直徑 |
mm |
Ф82 |
||
|
主軸級數 |
|
無極/三檔（檔內變頻） |
|||
|
主軸極限轉速 |
rpm |
150-2000/60-1600 |
|||
|
主軸端部 |
|
A2-8/C8 |
|||
|
主電機功率（變頻） |
kW |
7.5 |
|||
|
變頻器 |
kW |
7.5 |
|||
|
X/Z軸 |
N.m |
5/7.5 |
|||
|
X/Z軸快移速度 |
m/min |
6/8 |
|||
|
進給刀架 |
刀架型式 |
|
4工位電動刀架（文昌） |
||
|
刀桿尺寸 |
mm |
25*25 |
|||
|
刀架重復定位精度 |
mm |
≤0.004 |
|||
|
尾座套筒直徑 |
mm |
Φ65 |
|||
|
尾座套筒行程 |
mm |
130 |
|||
|
|
尾座頂尖錐孔 |
|
莫氏5# |
||
|
機床凈重 |
kg |
1800 |
|||
|
機床外型尺寸（長×寬×高） |
mm |
2100/2400/2900/3400/4400*1300*1680 |
|||
|
其他 |
電力需求（功率/電流) |
kW/A |
15kW/20A
|
