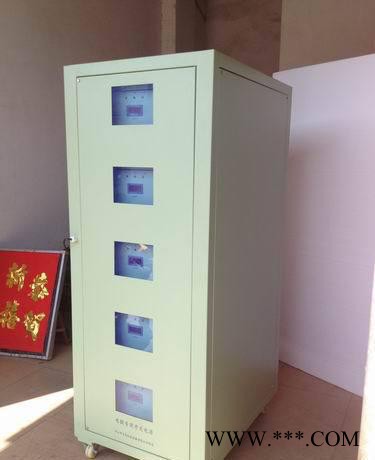

中山寶辰牌高頻脈沖開關電源產品簡介

應用范圍
     廣泛應用于五金、電路板、塑料、泡沫鎳電鍍、電泳、氧化、電解、污水處理等行業。
工作原理
     產品規格:   輸出直流電流: 0～10A,100A ……30000A 任選;
      輸出直流電壓: 0～6V, 12V, 24V……600V 任選
      脈沖占空比: 0～** 連續可調;
      脈沖頻率: 0～20000HZ 連續可調;
獨特方面：
  寶辰牌開關電源有三大特點：
   1、高效：。產品核心部件采用“甲殼蟲” 納米變壓器，磁芯采用納米軟磁材料制成，采用無接縫處理，銅損極小，轉換率高達99.5%。“甲殼蟲” 納米變壓器在世界上11個**注冊了**，處于世界**地位。可以按用戶要求設計不同的脈沖波形,適應不同金屬鍍種，適應所電鍍不同形狀工件達到**效果。提高了電流的效率，電鍍的速度，提高了深鍍能力，使鍍層更加致密、平整、光亮、純度高、均勻性好、延展性強、耐磨、抗腐蝕性強，節約金屬材料和添加劑。
  2、環保：寶辰牌開關電源屏蔽好，沒有電磁泄漏；其它電源電磁污染大。體積只有硅整流器的1/5，重量只是可控硅整流器的1/10，便于您規劃、擴建、移動和安裝。
  3、節能：可控硅**高轉換效率只達到75%左右，半載或輕載的情況下只能達到55%---65%；寶辰牌開關電源能達到85%---93%，功率轉換損耗比硅整流小得多；產品轉換率高，散熱性能卓越，較可控硅可節電20%-30%，對于電鍍企業降低成本定會發揮重要作用。
 產品特點
  1、  穩定電路設計，可靠性強、跟隨性好、穩定性高；非常適合電鍍電源長期連續運行的需要。
  2、  變壓器選用了納米晶變壓器（該技術已獲一項國際**，發明**號：ZL 96 1 09545.8國際**主分類號：HOIF 27/30，三項****），整機損耗小，效率高。
  3、  IGBT驅動采用了自行開發的高性能驅動電路，驅動功率大，保證了IGBT能夠正常高效工作。
  4、  整機設計合理，體積小、重量輕。
  5、  相比可控硅整流電源，節電20%～30%；比普通高頻開關電源節電6%～10%。
  6、  可接遠程PLC集中控制，采用全電腦控制。
  7、  主要器件采用進口材料，高效穩定耐用。
主要功能
  系統主要功能包括穩流∕穩壓工作方式轉換、過壓保護、欠壓保護、缺相保護、過熱保護、過流保護等。
  a)  穩流∕穩壓工作方式轉換。在穩流及穩壓工作方式下，系統精度均可達±1%。
  b)  過欠壓保護。系統允許電網變化范圍為380±10%V，過欠壓保護電路自動監測網電變化情況，當網電瞬間超出允許范圍時，系統自動調節脈寬，保證設備正常運行。
  c)  缺相保護。當電網故障造成設備缺相運行時，系統自動關機。
  d)  過流保護。當電源工作過程中發生過流現象時，系統能有效保護設備定全。
  e)  過熱保護。當發生環境極度惡化、通風系統堵塞、通風系統內部故障、散熱部件表面嚴重附著異物等情況，導致機風溫度超過設定溫度時，電源自動停止工作，同時發出報警信號。
  f)  冷卻方式：風冷、水冷。
寶辰牌開關電源的電鍍優點
  1.  能使鍍層結晶細致，光亮，孔隙率低；
  2.  能使鍍層均勻，整平性好；
  3.  能使沉積速度加快；
  4.  能明顯改善分散能力，深鍍能力；
  5.  能節省稀貴金屬，節約添加劑；
  6.  由于輸出為方波脈沖，用于一些鍍種如酸性鍍銅，鍍鉻等生產效果，是一般整流電源無法比擬的。
  7、抗腐蝕、耐高溫：產品設計了獨特的隔離風道，把太部分電子元器件安裝在密封箱體內，采取多重防酸堿侵蝕措施，保證了不受腐蝕空氣的侵蝕。風道和冷卻措施保證產品在夏季高溫環境下，仍然能滿負荷運行，散熱器溫庋控制在75度以下。
  8、  維護簡單: 產品是整體模塊設計安裝的。有主控板，驅動板，面板和計算機接口板，這樣設計和安裝是，維護簡單和維護費用低。維修為**的接式，至于更換的方法，貴廠電工經過我們指導**可以維護，為客戶真正省錢。
  9、  特大功率余量的設計：電子元器件及重要部件都留有很大的余量，可以保證客戶在各種環境下都能滿載、連續的工作。
        明顯的社會效益：
  產品已通過**科技部和**機械工業局組織的技術鑒定，認定該產品國內**、國際先進。經**電力電子產品質量監督檢驗中心測試滿負載效率達到89%。實際便用表明，該產品在節約能源，減少電網污染，節約金屬材料等方面效果顯著，實屬高效節能環保產品。

 寶辰牌系列高頻脈沖整流機與可控硅整流器節電比較(舉例)：
產品規格 可控硅整流器用電量 高頻脈沖整流機用電量 每月節電 每月節約電費  每年節約電費
 6V500A     1320度           890度              430度   323元      3871元
 6V1000A   2640度          1780度             860度   645元      7742元
 15V500A   3300度          2250度            1075度   806元     9678元
 12V1000A  5280度          3556度            1720度   1290元   15484元
 12V2000A  10560度        7119度            3441度   2581元    30968元
