| 外形尺寸 | 4000*1500*1800（mm）cm |
|---|---|
| 進水管口徑 | 30-200mm |
| 出水管口徑 | 30-200mm |
| 處理污水量 | 5-500m3/h |
| 型號 | KKC |
| 原理 | 重力沉降法 |
| 用途 | 固液分離 |
| 樣式 | 立式 |
| 性能 | 精密過濾,高效過濾 |
| 適用對象 | 水 |
| 濾料類型 | 斜管/斜板 |
| 過濾器類型 | 管式 |
| 主體材質 | 碳鋼、不銹鋼 |
| 有效過濾面積 | 1-500（m2） |
| 產地 | 山東 |
| 產品名稱 | 高效斜板快速澄清池 |
| 電壓 | 380V |
| 上市時間 | 2015年秋 |
| 適用范圍 | 化工,石油,制藥,輕工,食品,水處理,電鍍,染料,紡織 |
| 售后服務 | 一年保修 |
| 水泵功率 | 1-15kw |
| 水下曝氣機功率 | 2kw |
| 執行質量標準 | 行標 |
| 貯氣罐容積 | 1-5 |
| 品牌 | 綠科 |
| 準入認證 | ISO9001 |
一、設備概述

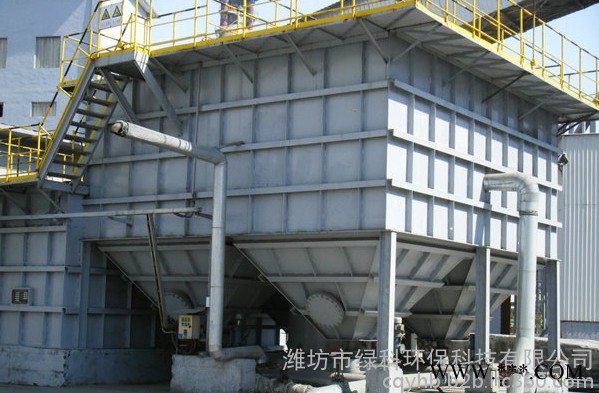

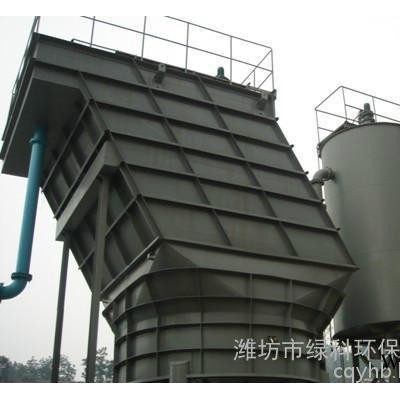

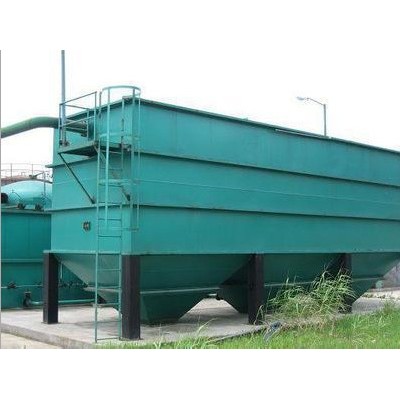

斜板（管）沉淀池是根據淺池沉淀理論設計出的一種高效組合式沉淀池；也統稱為淺池沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板（管）向下滑至池底，再集中排出。這種池子可以提高沉淀效率50～60%，在同一面積上可提高處理能力3～5倍。可根據原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加凝聚劑。 斜管沉淀凈水法是在泥渣懸浮層上方按裝傾角60度的斜管組建，便原水中的懸浮物，固體物或經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。
二、設備特點
1、結構簡單、無易損件、經久耐用、減少維修。
2、運行穩定、容易操作。
3、動力少、節約能源。
4、占地省、投資少、上馬快、效率高。
5、停留時間短，沉淀效果高，處理效率高，曝氣強度低，不需污泥回流。
三、使用范圍
1、電鍍廢水中含多種金屬離子的混合廢水、鉻、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。
2、煤礦、選礦廢水可使?jié)岫仍?00-1500毫克/升降至5毫克/升。
3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。
4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。
5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。
四、技術參數
| 規格型號 | MGS-30 | MGS-50 | MGS-100 | MGS-200 | MGS-30 |
| 處理能力(T/H) | 30-40 | 50-60 | 100-120 | 160-200 | 30-40 |
| 設備尺寸(米) | 4.0×1.55×3.5 | 4.2×1.64×3.6 | 5.25×1.84×4.65 | 7.2×2.5×4.95 | 8.2×2.7×4.95 |
| 設備形式 | 重力式，常壓 | 重力式，常壓 | 重力式，常壓 | 重力式，常壓 | 重力式，常壓 |
五、結構簡介

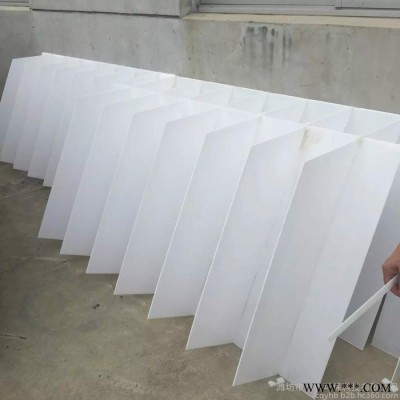

1.斜管、斜板材料：玻璃鋼（FRP）聚氯乙烯（PVC）聚乙烯（PE）聚丙烯（PP）
2.斜管斷面一般為正六邊形，斜板斷面可為平行板，亦可為正弦波形板。
3.斜管（板）頂部以上清水區高度為1.0—1.5m，底部以下配水區高度不小于1.0—1.5m。機械排泥時，配水區高度應大于1.6m，便于安裝和檢修。
4.斜管（板）中水流的Re數小于500，F(xiàn)r數為10-3—10-5，
5.斜管設計流速為1.0—4.0mm/s，斜板為10-20mm/s。
六、安裝使用
1.斜管安裝時應用膠液或電粘接等方法粘接固定。平行板斜板則用支持架固定，波形斜板用穿心螺桿固定。
2.安裝時傾斜方向不應使水流直沖斜管（板）。
3.定期沖洗，合理管理，降低因生物膜瘋長引起堵塞現象。
4.斜管（板）平面不得承受集中負荷。
5.不得在安裝有斜管（板）區域內使用明火。
七、沉淀原理
斜板、斜管統稱為淺池沉淀池，是建立在淺池沉淀原理基礎上的。設有一理想沉淀池，池窖V，表面積A，池長L，寬=B，高=H，處理水量Q，停留時間t，沉降速度U0。則V=Qt，H=Uot，Q=Uot/H=U0A由淺池沉淀原理可知：沉淀效率僅為沉淀池表面積的函數，而與水深無關。當沉淀池容積為定值時，池子越淺則A值越大，沉淀效率越高。所以，如果將沉淀池按高度分隔為n層，即分隔為n個高度為h=H/n的淺層沉降單元，在Q不變的條件下，顆粒的沉降深度由H減小到H/n，則沉淀池中可被完全除去的顆粒沉速范圍由原來的uU0擴大到uU0/n，沉速u。
