| 產地 | 浙江 |
|---|---|
| 傳熱面積 | 120（m2） |
| 功率 | 25（kw） |
| 規格 | KJG-120 |
| 加熱方式 | 傳導式 |
| 類型 | 箱式 |
| 外形尺寸 | KJG-120（m） |
| 占地面積 | 42（m2） |
| 重量 | 5000（kg） |
| 轉速 | 25（r/min） |
| 傳熱面積（m2） | KJG-120 |
| 品牌 | 力馬干燥 |
| 型號 | KJG-120 |
| 加工定制 | 是 |

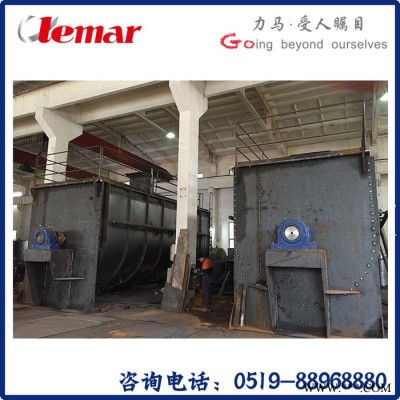

14T/h污泥干化機
客戶提供的參數及要求
1、物料名稱：污泥
2、初 水 份：80%
3、終 水 份：55%
4、處 理 量：14T/h
5、熱 源: 蒸氣（0.7～0.8MPa飽和蒸氣）
6、設備材質：物料接觸不銹鋼
7、干燥方法：槳葉干燥
8、安 裝: 室內
9、電 源: 380V 50HZ 三相四線
設備工藝計算
1、處理量：W處=14000kg/h
2、水分蒸發量:ΔW=W處×（ω1－ω2）/（1－ω2）＝7778kg/h
3、當采用0.7～0.8MPa的飽和蒸氣作為熱載體,根據經驗，在攪拌狀態下，取入口側接觸傳熱面的物料床層t1=20℃，出口側溫度取t2=90℃，假定物料比熱Cs=0.4kcal/kg.℃.則蒸發水分所需要的熱量Q1=5327930cal/h,產品升溫所需要的熱量為:Q2=239832kcal/h.
4、取干燥過程中的熱損失為10%,則干燥所需總熱量為Q=6124538kcal/h.
5、干燥器選型：
1）求對數平均溫度差 Δtm=106.1℃
2）傳熱面積 根據經驗，設備的平均傳熱系數K=140kcal/(m2·℃)，干燥器內物料填充率為85%，則所需傳熱面積A為 A=485.1m2
3）選擇型號為KJG-100 傳熱面積100m2 ，5臺能滿足產量要求
6、空氣耗量的計算:
空氣用量與排氣溫度和排氣濕度有關,排氣空氣要控制不會在出口管 道及除塵器中結露,取露點溫度70℃,查空氣濕度圖飽和濕度Y2為0.275K****/kg.干空氣，吸入空氣的濕度Y1為0.01K****/Kg.干空氣則空氣耗量m=W/ Y2- Y1=29351Kg干空氣/h由于蒸發水份較多，為防止在干燥器內局部結露，將空氣加熱至110℃，所需的熱量為：Q3=774866kcal/h選用換熱器面積為:F=750m2
以下是單臺KJG-100設備配置清單
序號 | 名稱 | 規格及型號 | 數量 | 材質 | 備注 | |
熱風系統 | ||||||
1 | 蒸氣換熱器 | 150m2 | 1套 | 碳鋼管繞鋁翅片 | ||
2 | 進熱風管道 | 配套 | 1套 | Q235/2.0mm 法蘭Q235/10mm | ||
加料系統 | ||||||
1 | 螺旋加料器 | DLX-273 | 1臺 | SUS304組件 | ||
2 | 加料斗 | 配套 | 1只 | SUS304/3.0mm | ||
3 | 支架 | 配套 | 1組 | Q235 | 含樓梯、扶手 | |
4 | 加料電機 | 擺線針輪 | 1臺 | 組件 | 5.5kw | |
干燥系統 | ||||||
1 | 主機上箱體 | 上箱體 | KJG-100 | 1組 | SUS304/3mm，外碳鋼加強, 連接法蘭Q235B /25mm | |
進風口 | 600x300 | 1組 | ||||
人孔 | ￠400 | 2組 | ||||
排氣口 | ￠400 | 1組 | ||||
加料口 | ￠280 | 1組 | ||||
2 | 主機下箱體 | 下箱體 | KJG-100 | 1組 | SUS304/14mm | |
夾套 | KJG-100 | 1組 | Q235B/12mm | |||
加強筋板 | KJG-100 | 1組 | Q235B/25mm | |||
保溫材料 | KJG-100 | 1組 | 60mm巖棉 | |||
箱體外封 | KJG-100 | 1組 | Q235/2.0mm | |||
溢流板 | KJG-100 | SUS304/3.0mm | ||||
下料口 | KJG-100 | SUS304/3.0mm | ||||
進出 蒸氣管 | ￠89 | Q235組件 | ||||
前后端蓋 | KJG-100 | Q235/30mm,內貼不銹鋼 | ||||
4 | 主機機架 | 配套 | 1套 | 20#槽鋼 | ||
5 | 傳動部分 | 傳動主軸 | Φ325X20 | 2組 | Q235，外包不銹鋼 | |
回水管 | Φ89X5 | 2組 | Q235 | |||

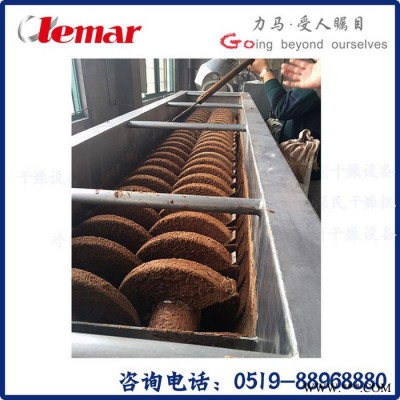

槳葉片 | Φ1100 | 1套 | SUS304/8.0mm | |||
軸承座 | 配套 | 4組 | 組件 | |||
圓柱滾子 軸承 | 配套 | 4只 | 組件 | |||
填料密封 | 配套 | 4組 | 石墨盤根 | |||
傳動電機 (電磁調速) | 55KW | 1臺 | 國標 | |||
減速機 | 配套 | 1臺 | 國標 | |||
傳動齒輪 | M=16，Z=50 | 2只 | 組件 | |||
傳動鏈輪 | P=63.5 | 2只 | 組件 | |||
尾氣處理系統 | ||||||
1 | 引風機 | 4-72-4.5A-7.5KW | 1臺 | Q235組件 | ||
2 | 排濕管道 | 配套 | 1臺 | SUS304/1.5mm 法蘭Q235/10mm | ||
3 | 旋風分離器 | B-800 | 1臺 | SUS304/2.0mm | ||
4 | 組合收料桶 | 配套 | 1臺 | SUS304/2.0mm | 含不銹鋼蝶閥、 料桶 | |
5 | 尾氣管道 | 配套 | 1組 | Q235/2mm | ||
主要配件 | ||||||
1 | 旋轉接頭 | 配套 | 2組 | 組件 | ||
2 | 金屬軟管 | 配套 | 2組 | 組件 | ||
3 | 溫度計 | 配套 | 1套 | 組件 | ||
4 | 螺母、墊片、螺栓 | 配套 | 1套 | 不銹鋼組件 | ||
單臺槳葉干燥設備技術參數
1、型號：KJG-100
2、干燥面積：100m2
3、有效容積：8.4m3
4、主機轉速：5～10rpm
5、脫水能力：～1555.6kg/.h
6、產 量： 1332.4kg/.h

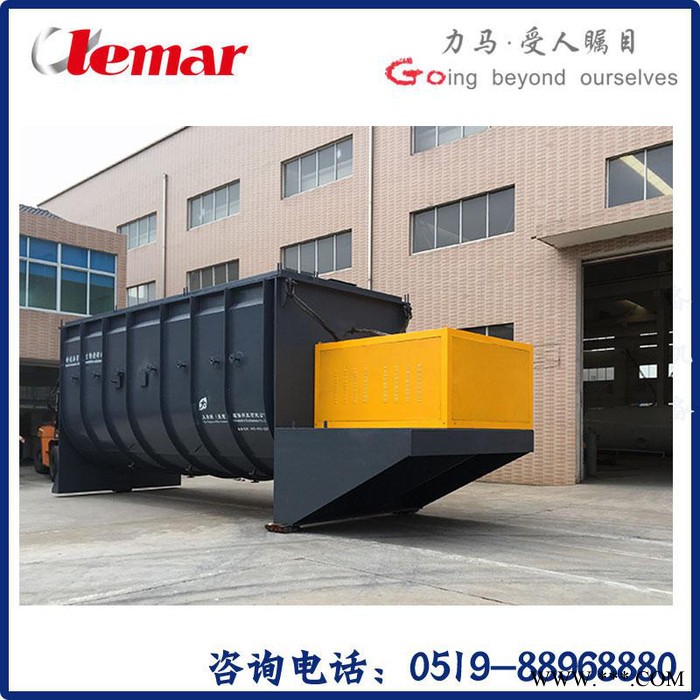

7、主機外形尺寸：10000（長）X2900（寬）X2400（高）
8、裝機功率：68kw 耗電量：54kw/h
9、蒸氣耗量：～2000kg/h（0.7～0.8MPa飽和蒸汽）
