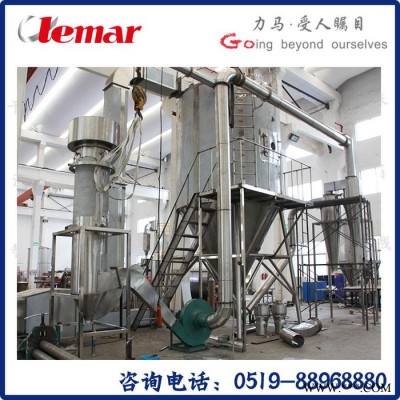

氫氧化鋁SXG-1200型旋轉閃蒸干燥機

1.物料名稱：氫氧化鋁；

2.初含水份：5%；

3.終含水份：≤0.3%；

4.物料比重：1000kg/m³；

5.成品產量：10000kg/h（60000噸/年，按300天/年，20h/天計算）；

6.熱源：燃水煤氣熱風爐（水煤氣熱值2480kcal/m³）；

7.進風溫度：250℃；

8.出風溫度：110℃；

9.制造材質：接觸物料為SUS304不銹鋼。

計算選型

1.水份蒸發量：10000×（5-0.5）÷（100-5）=474k****/h

2.蒸發水份所需風量：474×1250÷0.24÷(250-110)=17633 m3/h

如選擇1臺旋轉閃蒸干燥機進行干燥作業，則

干燥機塔體直徑：

D=（17633÷3600÷4.5÷3.14）0.5×2=0.589x2=1.178m取D=1.2m

故選用SXG-1200型旋轉閃蒸干燥機進行連續性干燥操作。

1.SXG-1200型旋轉閃蒸干燥機所需熱量q

q=0.6×0.6×3.14×3600×4.5×0.24×230×0.876÷0.83=885504KCal/h選1臺100萬大卡熱風爐能滿足生產需求，其技術參數見五。

SXG-1200型旋轉閃蒸干燥機主要技術參數

1.裝機總功率：83.7kw

2.進風溫度：250℃

3.出風溫度：105-110℃

4.熱風風量：17172~21465m3/h

5.干燥時間：5~8秒種

6.蒸發強度：474k****/h

7.占地面積（長×寬×高）：22000×6000×18900mm

•閃蒸設備主要配置（單套）：

1.進風過濾系統：初效：15㎡，無紡布，邊框材質為Q235A。

中效：0.8m3，濾紙，邊框材質為Q235A。

1.干燥主機

1.底座

①內膽直徑Φ1200mm。

②攪拌傳動軸承采用隔套水冷卻。

③攪拌功率18.5kw，變頻調速，攪拌**高轉速400r/min。

④內膽材質為SUS304，厚6mm。

⑤夾套材質為SUS304，厚6mm。

⑥外殼封面材質為Q235A，厚1.5mm，油漆處理。

⑦保溫層材質為巖棉，厚100mm。

⑧連接法蘭材質為Q235A。

1.塔體

①內直徑為Φ1200 mm。

②塔體總高7700mm。

③內部材質為SUS304，厚4mm。

④支架材質為Q235A。

⑤外封板材質為Q235A ，厚1.5mm，油漆處理。

⑥保溫層材質為巖棉，厚80mm。

⑦連接法蘭材質為Q235A。

1.加料器

雙螺旋加料器：φ159，材質：SUS304，5.5Kw變頻調速，擺線針輪減速機傳動。

1.成品收集系統

1.旋風分離器：

①型號為CZT-1.2，二臺并聯。

②材質為SUS304，厚3mm。

③配中間料倉（4m3）1只。

④配出料關風機TFZG·9一臺，功率為1.1kw。

⑤氣動振擊器4只。

1.脈沖布袋除塵器：

①型號BLM-FⅡ216/3，過濾面積244.2m2。

②材質為接觸物料部分SUS304 其余Q235A 厚3mm。

③配出料關風機TFZG·9一臺，功率為1.1kw/臺。

④氣動振擊器4只，自動振擊。

1.引風機

a、型號：  9-26-10D   1450r/min

b、風量：  17172～21465m3/h

c、風壓： 6143～5920Pa

d、功率：   N=55KW

e、材質：  Q235A

f、附件：  風門調節閥

1.鼓風機：

a、型號：  4-72  6C  15kW  2240r/min

b、風量：  10314～20628 m3/h

c、風壓： 2734～1733Pa

d、功率：   N=15KW

e、材質：  Q235A

f、附件：  風門調節閥1只

1.風管系統：材質SUS304，厚1.5mm，主機與旋風連接管道上加裝快開式清理手孔（φ159），連接法蘭材質為Q235A。

2.控制系統

a、電器控制系統直接起動集中控制。

b、儀表控制：

①進風溫度顯示（XMT），溫度自控。

②出風溫度顯示（XMT）。

③系統運行有指示燈顯示。

100萬大卡燃水煤氣熱風爐技術參數：

1.額定熱功率：1200kw；

2.熱效率：83%；

3.輸出**高溫度：300℃；

4.水煤氣耗量：400~480m³/h；

5.外形尺寸（直徑×長）：φ3000×5100；

6.占地面積（長×寬）：5000×5000mm；

7.設備總重：≈10000kg。
