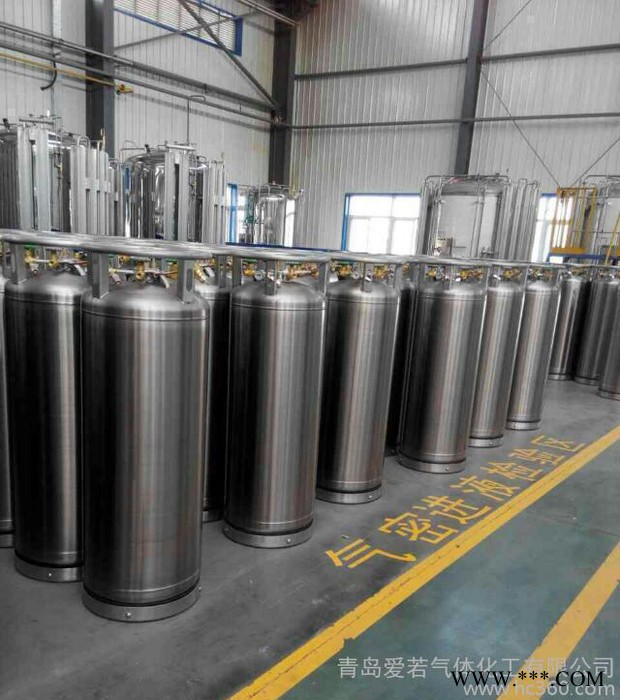

杜瓦罐的基礎知識

杜瓦罐的外部結構：杜瓦罐一般情況下有四個閥門，即液體使用閥、氣體使用閥、放空閥、增壓閥。此外還有氣相壓力表和液位計。杜瓦罐儲存未使用時且記不能打開增壓閥，一定要檢查增壓閥是否關死，否則會造成罐內氣體泄露。

杜瓦罐的用途：目前廣泛應用于工模具行業、畜牧業、醫藥、半導體、食品、低溫化工、航空航天、鋼鐵基地、鋼結構橋梁廠、船舶制造業、重型機械廠、軍事等行業及其它制造業領域。

杜瓦罐的作用：

1、用于運輸和貯存低溫液液態氣體，亦可作為其它制冷裝置的冷源，

2、小型簡易的工業管道集中供氣（相對管道長度較短的）；

3、工作現場可以直接供應氣體，其使用形式同壓縮氣體鋼瓶相似，可以直接接在終端用戶上使用；

杜瓦罐的優點

1、具有使用安全可靠、排液方便快速、靜態液體日蒸發率損失低。

2、同壓縮氣體鋼瓶相比它能夠在相對低的壓力下容納大量的氣體。

3、它提供了容易操作的低溫液體源。

4、由于杜瓦罐堅固可靠，保持時間長，以及自身含有氣體供應系統，利用其內置汽化器即可連續輸出流量高達9.2m3/h的常溫氣體，氣體最高恒定輸出壓力達1.2MPa（中壓型）/2.2 MPa（高壓型），完全滿足通常情況下的用氣要求。

5、設置多級安全保護裝置，安全性更好，并且操作簡單可靠。

6、儲存容量大，可減少存放場地，減少換瓶操作，提高工作效率。

7、瓶體清潔，供應氣體純度更高。因為是液態氣體直接汽化供應，避免了鋼瓶氣體從充裝、運輸到使用過程中，因環節較多容易遭受二次污染造成的質量隱患。

8、氣體利用率高：鋼瓶氣體每次使用后都必須留有余壓，而六方氣瓶液態供氣可避免任何浪費，降低用氣成本。

杜瓦罐供氣系統的使用操作規程

一、   準備工作：

1)     應保持杜瓦罐與氧氣罐之間是否在安全距離之外（兩瓶的間距應保持5米以上）。

2)     瓶罐周圍無明火裝置，同時在附近應設有防火裝置。

3)     檢查杜瓦罐與終端用戶是否連接好。

4)     檢查系統所有閥門，壓力表，安全閥，杜瓦罐使用閥卡具均應齊全好用。

5)     供氣系統不得有油脂和滲漏情況。

6)     如系統為初次使用或檢修后重新使用，應打開匯流排各閥門和用氣終端閥門或氣割槍嘴，用合格的氧氣置換系統。吹掃五分鐘后，關閉所有閥門待用。

二、   操作程序：

為了使杜瓦罐供氣系統連續、平穩、安全、節省的供氣，杜瓦罐供氣系統使用時，可以單獨一個杜瓦罐進行對終端進行供氣，也可以通過匯流排兩支杜瓦罐或三只以上杜瓦罐交替切換使用。具體操作步驟如下：

1）對于單個杜瓦罐使用操作如下：打開杜瓦罐上的增壓閥門進行升壓，待杜瓦罐壓力升壓達到使用壓力后，關小或關閉增壓閥（調制使用的工作壓力即可）。

2）同時也可以進行2只以上的杜瓦罐交替使用，其操作方法為：

（1）將多只杜瓦罐通過匯流排連接到成一體，然后打開匯流排上給用戶供氣杜瓦罐的系統供氣閥門，根據系統用氣量大小、壓力高低打開杜瓦罐用氣閥并調整其開度，進一步調整增壓閥，開始為用氣系統正常供氣。

（2）一只杜瓦罐中的液體升壓后盡量一次用完，當需要停用時，杜瓦罐可保持工作壓力而不需要泄壓，如停用時間較長（超過8小時）需泄壓工作壓力的70%以下（并經常檢查杜瓦罐壓力，避免超壓發生危險）。

（3）當杜瓦罐中液體液面較低時，杜瓦罐頂部氣體空間將會加大，系統增壓將會比較緩慢。特別是當在用杜瓦罐液位較低，由于某種原因必須停止供氣，系統泄壓后再次升壓使用時，杜瓦罐的增壓速度會更加緩慢。我們通過打開另一只杜瓦罐的增壓閥門給這只杜瓦罐升壓，待杜瓦罐的壓力達到使用壓力后，此時不必關閉前面正在使用的壓力較低的杜瓦罐的各個閥門，讓較高壓力的系統氣體返流入此杜瓦罐中為其迅速升壓。當壓力較低的杜瓦罐的壓力與系統壓力平衡時，暫時關閉壓力較高、新投用的那只杜瓦罐的增壓閥和氣體使用閥門。這樣液位較低的那只杜瓦罐又可以開始正常供氣，直至杜瓦罐中的殘液耗盡為止（此時杜瓦罐罐壁結霜停止或結霜緩慢）。

（4）此時開啟新投用的那只杜瓦罐的供氣閥門使之正常供氣。

（5）關閉用凈了的杜瓦罐之后的系統連接閥及此只杜瓦罐上的所有閥門，卸下空杜瓦罐，如杜瓦罐的壓力過高，可將此罐推出操作室，打開杜瓦罐的放空閥，適當放空后關閉。

（6）當供氣系統需要停止使用時（下班、檢修等），關閉杜瓦罐的增壓閥，關閉杜瓦罐上的使用閥，瞬間開啟匯流排的放空閥，待壓力稍稍降低后關閉。

三、緊急停車步驟為：

當系統或車間發生緊急情況需要緊急停用供氣系統時，應按以下步驟停車。

1)
迅速關閉杜瓦罐用氣閥和增壓閥。

2)
迅速打開匯流排放空閥。

3)
迅速打開操作間通風裝置。

注意事項：

1）杜瓦罐儲存未使用時且記不能打開增壓閥，一定要檢查增壓閥是否關死，否則會造成罐內氣體泄露。

2）停止使用后一定要記住打開的增壓閥要關死，增壓閥只是在使用時才打開的。

3）使用時當增壓閥完全打開，杜瓦罐壓力表的壓力下降不再提升，即表示罐內沒有液相只有氣相了

4）杜瓦罐在使用過程中檢查各個連接處（動、靜密封點）是否漏氣，在使用過程中結霜是正常現象，與杜瓦罐漏氣很容易混淆。

5）當增壓閥開啟后系統壓力不得大于設計規定壓力，當系統壓力過高，關閉增壓閥也無法控制時；應迅速打開放空閥為系統泄壓，查找到原因后方可再次投用。

6）檢查杜瓦罐的壓力，盡量做到每半小時檢查一次，當杜瓦罐壓力較低時應適當打開或開大系統增壓閥，為系統增壓，避免液面較低。
