| 計量單位 | 臺 |
|---|---|
| 別名 | 井式氮化爐 |
| 材質 | 硅酸鋁保溫材料+鋼板+電熱元件 |
| 產地 | 東莞 |
| 產品類別 | 工業爐熱處理爐 |
| 額定溫度 | 650（℃） |
| 工作室尺寸 | 400*520 |
| 工作溫度 | 600℃ |
| 功率 | 20KW |
| 規格 | 20KW |
| 類型 | 井式氣體氮化爐 |
| 適用范圍 | 鋼制零件的氣體滲氮，也可進行氣體氮碳共滲（軟氮化）處理之用。也可以做回火爐 |
| 外形尺寸 | 1550*1450*1820 |
| 銷售方式 | 直銷 |
| 裝載量 | 160 |
| 最大電壓 | 380（V） |
| 執行質量標準 | 國標 |
| 爐膛最高溫度 | 650℃ |
| 發貨期限 | 30天 |
| 品牌 | 金力泰 |
| 型號 | RN-20-6 |
| 加工定制 | 是 |
| 質量認證 | iso9001 |

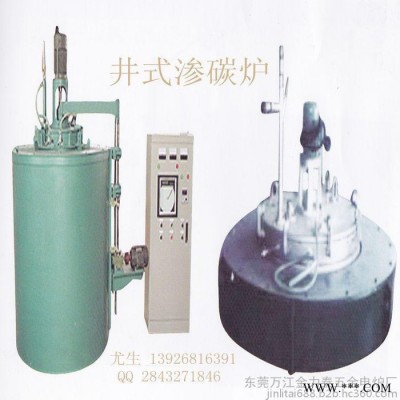

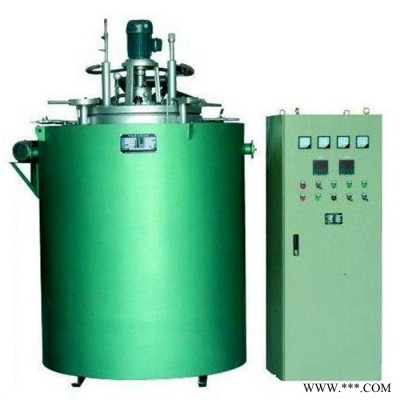

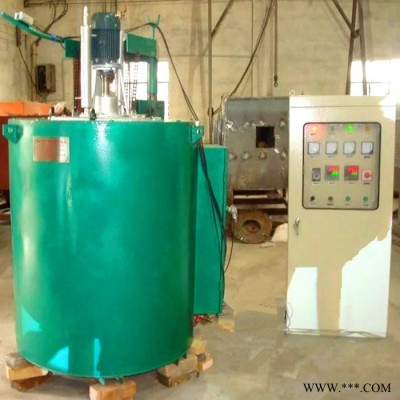

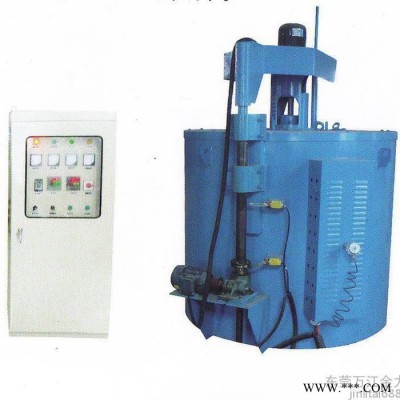

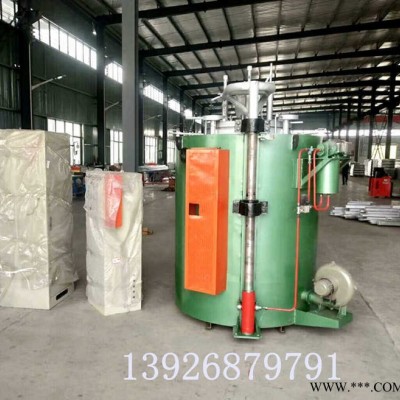

RN系列井式氣體氮化爐
一、 用途
本系列井式氣體氮化爐系周期作業式電爐,主要用于鋼制零件的氣體滲氮，也可進行氣體氮碳共滲（軟氮化）處理之用。當不能用通氨和滴注裝置時，可作為一般井式回火爐使用。
二、井式爐的結構：
井式爐主要由爐體（包括爐殼、爐膛、爐襯、爐蓋等）、加熱元件、熱風循環裝置、升降機和溫控電控系統部分組成。

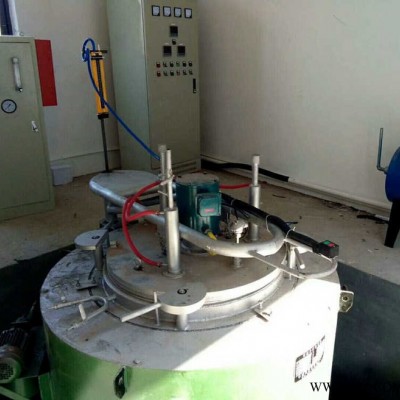

爐殼是由滾筒成圓形焊接制作而成，底部采用槽鋼加固焊接。爐膛用弧形輕質階梯磚砌筑；加熱元件采用高電阻合金絲繞制成螺旋狀安放在爐膛的擱絲磚上；爐膛與爐殼之間填充陶瓷纖維棉保溫材料。爐膛內配有一個爐罐，爐罐里有裝料筐，被處理的零件放在起導風作用的裝料筐內。爐蓋上裝有通風機，強迫氣流循環，使爐內溫度和氣氛均勻。為了防止風扇變形和軸間漏氣，裝有水冷卻活塞環密封系統。爐蓋的升降由電動馬達、減速機裝置來完成。爐蓋上裝有有機液體滴注器、通氨管和排氣管，爐內的廢氣是通過排氣管排出爐外，其壓力可通過排氣管上的截止閥來調節。爐膛上面有爐蓋，爐蓋啟動為電動馬達傳動機構完成。控制爐溫的熱電偶從爐殼上的熱電偶空插入爐內。
電動傳動升降機由馬達，減速機，蝸輪蝸桿組成。
熱風循環風機：為使爐內的溫度更為均勻，本爐在爐蓋上裝有一只循環風機，作為在加熱過程中攪拌爐膛內的空氣，使爐內形成熱循環，本系統有電機、風冷裝置、風葉軸、風葉組成，在使用時只需點動控制按紐即可，同時風機電源與爐蓋啟閉形成聯鎖作用，當爐蓋開啟的同時切斷風機電源，風機停止工作。
溫度控制：采用塊微電腦數顯智能儀表自動控溫加熱，分上下3區獨立加熱控制，儀表具有P-I-D智能自整定控制功能。
電控柜：工作中設有3相工作電流、電壓顯示，同時設有漏電接地保護、超溫報警、恒溫計時等功能。
三、主要技術數據
| 型號 數據名稱 | RN-20-6K | RN-30-6K | RN-45-6K | RN-60-6K | RN-75-6K | RN-90-6K | |
| 額定功率（KW） | 20 | 30 | 45 | 60 | 75 | 90 | |
| 額定電壓（V） | 380 | 380 | 380 | 380 | 380 | 380 | |
| 額定溫度（℃） | 650 | 650 | 650 | 650 | 650 | 650 | |
| 相 數 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 加熱元件接法 | Y | Y | Y | YY | YY | YY | |
| 工作室尺寸 | 直徑（mm） | Φ400 | Φ450 | Φ450 | Φ650 | Φ800 | Φ800 |
| 高（mm） | 520 | 650 | 1000 | 1200 | 1300 | 1800 | |
| 空爐升溫時間（h） | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.6 | ≤1.6 | ≤1.6 | |
| 空爐損耗功率（kw) | ≤7, | ≤7.5 | ≤9 | ≤13 | ≤15 | ≤17 | |
| 爐溫均勻性（℃） | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 最大裝載量（kg) | 160 | 200 | 300 | 630 | 750 | 1450 | |
| 外形尺寸 | 長（mm） | 1550 | 1600 | 1850 | 1990 | 2050 | 2050 |
| 寬（mm） | 1450 | 1500 | 1500 | 1780 | 1900 | 1900 | |
| 高（mm） | 1820 | 2000 | 2270 | 2730 | 3160 | 4300 | |
| 電爐質量（kg） | 1600 | 1900 | 2600 | 3400 | 3900 | 4800 | |
