| 品牌 | 中科翔 |
|---|
抗陽極氧化感光顯影防護油墨（F8）
**部分 簡介
產品介紹在鎂鋁合金板、不銹鋼材料等加工過程中起臨時性保護作用，主要應用于手機外殼、電器外殼、銘牌、標牌等分切造型、噴砂、陽極氧化等表面處理的保護領域。本產品為紫外光固化產品，效率高、耗能低。傳統防護油墨抗酸堿能力弱，且需采用堿液脫膜，易腐蝕合金板，清洗困難且產生大量廢堿水。
本產品兼具優越的抗酸及抗堿能力，顯影效果精細，使用安全中性環保脫膜水進行脫膜，對基板無傷害。脫膜時防護膜成碎片狀脫落，易過濾及分離，工藝自動化程度高，安全環保。
**部分 物化特性

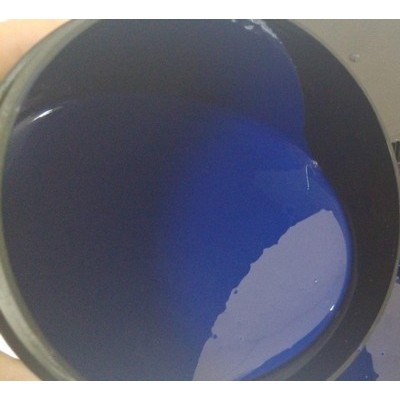

產品特性◎ 勻質性…………………藍色，半液態
◎ 細度……………………￡ 5 mm
◎ 粘度 …………………10000-20000 mPa.s-1（旋轉粘度計，25℃）
◎ 固化方式……………熱烤（105oC，10分鐘） UV曝光（能量1700-2000 mJ/cm2）
◎ 顯影方式……………1%Na2CO3溶液沖洗
脫膜方式……………65oC，安全中性環保脫膜水儲存條件……………避光、陰涼、通風狀況性能測試
項目 | 方法 | 測試結果 |
附著力 | 百格試驗 | 3 4B |
表面硬度 | 鉛筆硬度計 | 1H-3H |
脫膜 | 65 oC，脫膜水 | 5-8分鐘脫落 |
耐腐蝕性能 | NaOH（50%，60 oC） | 2分鐘以上，表面無變化 |
耐腐蝕性能 | HNO3（30%，25 oC） | 3分鐘以上，表面無變化 |
耐腐蝕性能 | H3PO4（85 oC） | 3分鐘以上，表面無變化 |
耐腐蝕性能 | H2SO4（85 oC） | 3分鐘以上，表面無變化 |
第三部分 測試工藝流程
第四部分 使用方法
（a）使用工藝及方法
1、噴涂：將本產品添加專用稀釋劑（建議添加量為防護油墨質量的0.7-0.9倍）進行稀釋，攪拌5-10分鐘待油墨均勻后，選擇噴涂機進行噴涂（建議壓力0.4-0.6 MPa）。
2、熱烤：105oC，10分鐘
3、UV曝光：能量1700-2000 MJ/cm2
4、顯影：1%Na2CO3溶液沖洗
5、脫膜：65℃，中性環保脫膜水
（b）注意事項
1、前烤溫度、時間以及UV能量大小（與UV燈管功率和輸送帶轉速有關）決定膜層固化效果，請選擇適合的固化工藝。
2、建議生產環境：溫度20-25 oC，濕度<50o。
3、如需調整粘度請使用我司專用稀釋劑或做匹配試驗后添加。
4、噴涂前請仔細檢查并確認板面的潔凈度。
注：聯系電話 020-85231866
