設備總長

3.2m

寬度

0.85m

高度

1.0m

電機功率

5.5kw

工作電壓

380V

生產速度

8~12米/分

壓型軸徑

10道組

調直系統

上二下二

壓板厚度

1.2-2.0mm

進板尺寸

70mm - 80 mm

壓板材質

Q345

壓輪軸徑

?60mm實心軸   材質  45#鋼調質

壓型輪

Gr15軸承鋼淬火，45#鍛件，精車、磨光，表面鍍硬鉻

設備底架

大架：300H型鋼，立板16 mm

傳動方式

1.2寸鏈條傳動

剪斷泵站

4.0kw

成型部分

輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。

工作流程

（送毛坯料）開卷——進料——輥壓成型——定長切斷——成品出板

人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

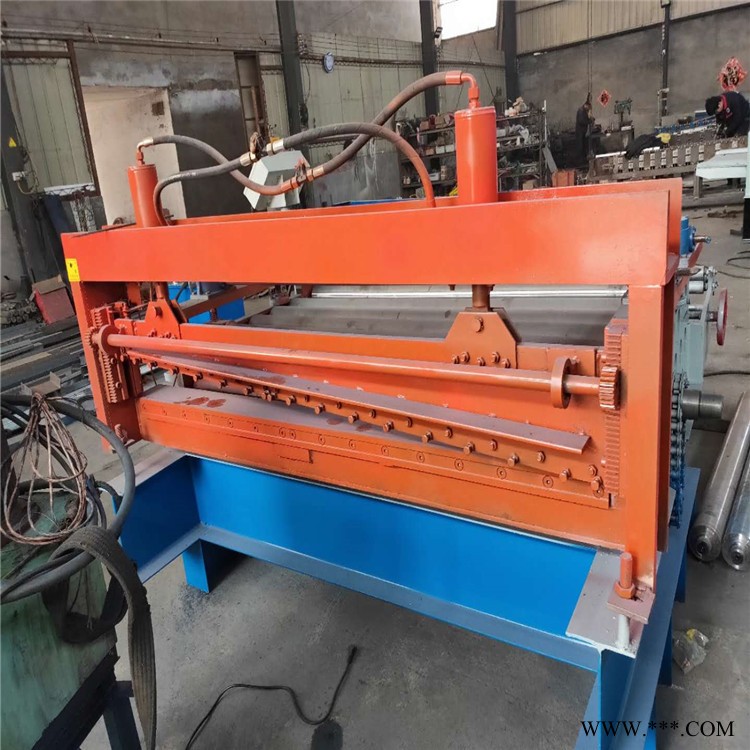

切斷系統

切斷系統由切斷機架，切斷模具，切斷油缸等組成

電控系統

采用PLC控制，能實現整機自動化生產?？稍O定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。。

變頻器

三晶牌變頻器，可有效減少切斷長度誤差，性能穩定，長度誤差為±1mm

注意事項

供電電源輸入：三相380V  電網電壓波動：≤±10%

前后左右距離墻壁等遮攔物1米以上

設備重量

2.2噸

保修期

12個月

工期

42天(3臺）
