| 冷卻水 | ≥6L/min |
|---|---|
| 冷水壓 | ≥0.3MPa |
| 進水溫度 | ＜45℃ |
| 別名 | 中頻淬火設備 驅動軸中頻淬火機 半軸高頻淬火設備 |
| 電壓 | 380V |
| 控制方式 | 手動 |
| 類型 | 超音頻淬火設備 驅動軸 半軸 光軸淬火 |
| 輸出功率 | 160KW |
| 輸入功率 | 170KVA |
| 用途 | 對金屬表面淬火 |
| 輸出中頻電壓 | 380V |
| 輸出中頻電流 | 330A |
| 輸出振蕩頻率 | 5~10K （HZ） |
| 品牌 | 河南德勝 |
| 加工定制 | 是 |
河南德勝電子技術有限公司位于中國中部經濟區中心城市--河南鄭州，成立于2005年，專注專業生產銷售以IGBT為開關元器件的中頻、超音頻、高頻、超高頻感應加熱設備及整套淬火設備的高新技術企業，經過我們多年辛勤耕耘，于2016年積極加入了中國熱處理行業協會，成為熱處理會員單位，并通過了ISO9001:2008質量體系認證。IGBT感應加熱設備，產品與服務涵蓋調質、鍛造、淬火、回火、退火、透熱、熱拆、熱裝等工業領域。
河南德勝主導產品是：IGBT為開關模塊的超音頻、高頻、中頻感應加熱設備和DSSK系列數控淬火機床，其感應加熱設備產品功率從16KW至500KW等多種規格型號，主要用于：鍛造、焊接、熱處理（淬火、退火、回火）等生產加工領域，成為金屬透熱，表面淬火，金屬熔煉等生產線上的重要設備，可替代傳統的存在嚴重污染的燃煤加熱和高耗能的電子管加熱設備，取得良好的經濟效益和社會效益。
伴隨我國工業的迅猛發展，產品的性能不斷升級，眾多生產廠家對感應加熱設備的要求愈來愈高。新型感應加熱設備取代傳統低端設備，己成為改進升級的必然選擇。
德勝人在分析借鑒國外眾多設備優點的基礎上，結合工業現場的實際應用需求，整合了先進的適用于感應加熱的電子電路技術，使用新一代電力電子功率器件IGBT作為串聯諧振逆器的開關器件，并應用了國外先進的DSP電子控制技術，努力打造出具有自主知識產權的新型IGBT串聯諧振感應加熱電源設備，用于實現交流電能的頻率轉換和功率控制，廣泛應用于兵器工業、航空航天、汽車、治金、礦山、工程機械、輕工等各個領域。
可針對用戶各類感應加熱應用要求，提供各類高品質的自動化/半自動化生產線設計和交鑰匙服務。并向您提供24小時響應的服務承諾，滿足用戶全方位的應用需求。
在這里，你需要的設備應有盡有，總有一款適合你！采購高頻/中頻/超音頻淬火成套設備——高頻/中頻/超音頻淬火設備+閉式冷卻系統+免費技術跟蹤增值服務，在此一站式配齊，包教包會包使用，省時省心省銀子！
我們德勝人的團隊擁有
◆16年實際感應加熱設備設計工程師
◆20年實際淬火機床設計工程師
◆13年實際感應熱處理工藝設計工程師
◆20年實際感應器設計與制作工程師
DSGP-160型超音頻淬火設備
面板功能：電壓、電流的顯示，過壓、過流、超溫、缺相等保護裝置
金屬能夠在感應器內加熱，主要是依靠電磁感應現象。電磁感應的實質是：交變的磁場引起交變的電場，交變的電場引起交變的磁場。交流電通過導體時導體表面處的電流密度較大，導體內部的電流密度較小，這種現象就是趨膚效應，也叫集膚效應或表面效應。另外還有鄰近效應和環狀效應，這些對于感應熱處理有著非常重要的意義。
感應熱處理加熱時間短，產品氧化皮少，變形小，且節能環保，易于實現機械化和自動化，因此廣泛應用于汽車制造、拖拉機、工程機械、重型機械、軸承工業、鐵路及冶金等行業，未來的發展趨勢非常好。
一、河南德勝超音頻淬火成套設備組成和感應淬火設備優勢
⒈、河南德勝超音頻淬火設備成套設備包括如下組成：
A①、超音頻淬火設備 一套；
B②、閉式冷卻系統 一臺；
C③、立式數控淬火機床 一臺。
注：河南德勝卡盤、半軸、驅動軸淬火成套設備是根據用戶產品規格、產量等詳細要求而進行的定制。
2⒉、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控制電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率范圍寬，可根據具體加熱工件的大小進行更換感應器，適應范圍大；24小時連續工作能力；節能環保，無污染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控制電路中設有各種操作，保護電路、主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對系統產生任何影響。
具體的保護功能有：
1①、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2②、 過電流保護--系統過電流截止保護，防止設備因過電流而損壞功率器件。
3③、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4④、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5⑤、水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。
6⑥、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、河南德勝汽車半軸感應淬火工藝概述：
高中頻淬火電源和數控立式淬火機床配套，采用環形窄加熱帶感應器，工件裝卡在淬火機床上，一邊旋轉一邊向上運動，只要點動開關，工件會自動上升到環形感應圈內，工件自動旋轉，自動定時加熱，噴水淬火，自動下降到原位，人工更換工件，感應器自帶噴水，這樣可使工件加熱到淬火溫度后，可立即自動打開噴水電磁閥噴水，這樣可保證淬硬層深度和淬火硬度一致性，實現淬火目的。
四、河南德勝感應淬火設備主要技術參數表
| 額定功率 | 160KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相AC380V/50-60Hz | 冷卻水量 | ≥6L/min |
| 工作頻率 | 10-25KHZ | 暫 載 率 | 詳見說明 |
| 輸入電 流 | 330A | 主機柜和變壓器尺寸約 （長*寬*高） | 800*600*1800 840*610*590
|
| 工作電壓 | 342-430V | 主機重量約： | 230KG |
| 冷水壓 | ≥0.3MPa | 變壓器總量約 | 130KG
|
五、河南德勝立式單軸單工位數控淬火機床參數表
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| | | | |
六、河南德勝感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控硅設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小于0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控制系統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控制功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示并自動控制和保護。

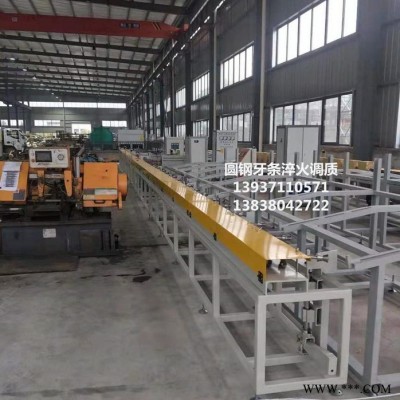

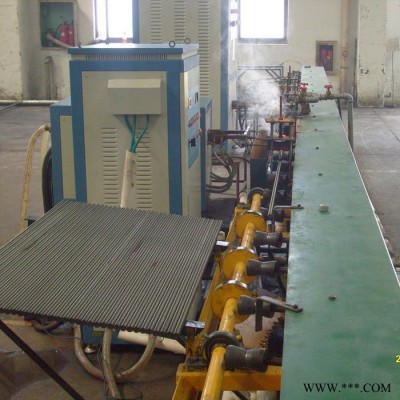

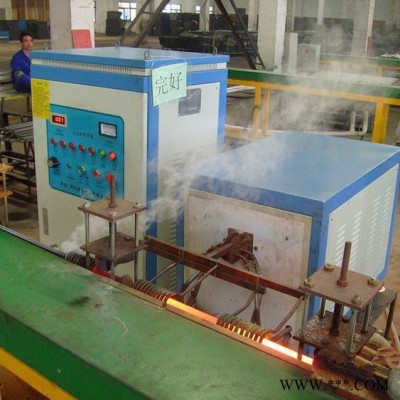

七、河南德勝感應淬火設備案例應用現場和生產廠區展示
汽車傳動軸高頻淬火現場
光軸淬火現場
發動機曲軸中頻淬火
汽車半軸中頻淬火
圓軸高頻淬火專機
卡盤超音頻淬火設備在用戶現場
卡盤淬火設備工作現場
軸表面淬火現場
單齒淬火設備工現場
驅動輪高頻感應淬火現場
齒輪淬火成套設備（支持分度單齒淬火）

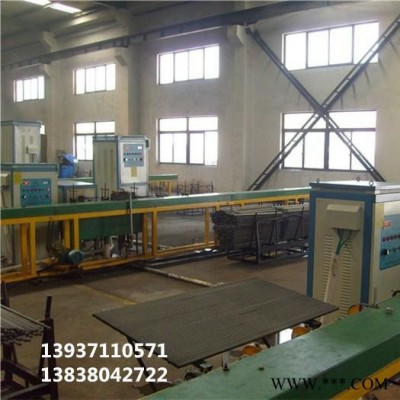

高頻淬火設備生產廠區
河南德勝電子技術有限公司廠區大門實拍
八、河南德勝質量保證措施和服務承諾
1、質量保證措施
1.1、嚴格執行ISO9001質量管理體系進行生產過程管理；
1.2、精心設計，各配件標準化生產，嚴格調試。
1.3、所有電氣元器件選擇國際國內品牌，主要配套件由定點廠家生產。
1.4、生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保產品的質量。
2、服務承諾
2.1、為需方提供全套維護用使用說明書；
2.2、供方派技術人員到買方現場負責設備的試運行和調試；
2.3、在買方現場對操作人員、維修人員進行技術培訓；
2.4、在設備驗收后，供方留一名技術人員監護設備使用情況，監護時間為2天；
2.5、對產品質量長期跟蹤服務，設備在驗收后一年內，供方免費負責解決設備質量異常現象，在接到故障信息后，24小時響應，最短時間以內排除故障（不可抗拒因素除外）；
2.6、設備在驗收一年后直至設備使用期限內，供方有義務詳盡回答有關設備操作、維護、使用等方面的技術問題；此期間供方維修只收取維修成本費，維修成本費由維修人員差旅費、外出期間工資、更換器件成本費組成。
更多有關全固態高頻淬火設備，超音頻感應淬火設備，車輪輪轂超音頻淬火設備，軸淬火成套設備 卡盤超音頻淬火成套設備 傳動軸高頻淬火設備 服務熱線請致電：13937110571（微信同號） / 13838042722
溫馨提示：1、產品圖片、價格及屬性僅供參考，產品規格不同則價格也不同 ！
2、設備圖片僅為標準產品實物圖，所有最終產品實物、價格及交貨期以最終雙方溝通后簽訂的合同或技術協議為準！
3、此類設備一般為按客戶需求非標訂制，如對我們的產品有意向，請隨時聯系客服人員，我們期待著為您服務！
