| 包裝 | 覆膜 |
|---|---|
| 測量范圍 | 0-100000m3/h |
| 產地 | 福建廈門 |
| 工作溫度 | 120℃ |
| 工作壓力 | 4MPa |
| 公稱通徑 | 3-3000mm |
| 類型 | 電磁流量計 |
| 適用介質 | 液體 |
| 執行質量標準 | 國標 |
| 品牌 | 廈門精川 |
| 型號 | JCEF |
| 加工定制 | 是 |
| 特性級別 | 耐高溫 |
| 質量認證 | ISO9001 |
JCEF型的故障分析
(1)故障原因
電磁流量計的故障主要體現在傳感器晃動的輸出上,晃動輸出大體上可歸納為以下五個方面故障原因,它們分別是:
1)管道內液體中含有氣泡或末充滿液體造成的原因;
2)電磁流量計電極的采用材料與管道內的液體匹配不妥造成的;
3)管道內需要檢測的液體物性方面(比如由于管道內液體不均勻的電導率或液體內含有較多變纖維/顆粒的漿液等)的原因造成的;
4)管道內的被測體本身是脈動的、波動的,這實質上并不是電磁流量計本身的故障,而僅僅是如實反映管道內的被測體流動狀況的;
5)電磁流量計安裝的地點有電流等電、磁等強電干擾造成的。
在實際應用中,往往流量遠低于儀表的上限值,隨著負荷的變化,下限流量又往往會低于儀表的下限值,儀表并非工作在它的工作段,為了解決這一問題,通常采用在測量處縮徑提高測量處的流速,并選用較小口徑的儀表以利于儀表的測量,但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流,使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器,具有整流、提高流速及改變流速分布多重作用,其結構尺寸小,僅為工藝管內徑的1/3,與電鍍污水流量計作成一體,不僅不需要另外附加一段直管段,還可以降低對工藝管直管段的要求,安裝非常方便。
一、JCEF型電鍍污水流量計 管道式電鍍污水流量計 橡膠廠電鍍污水流量計概述:

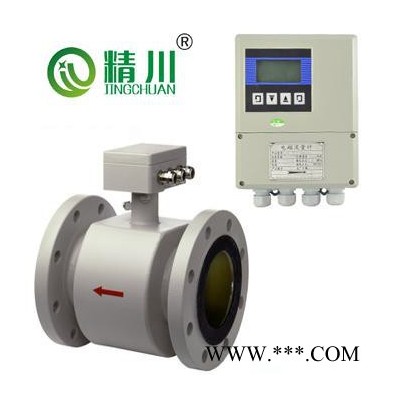

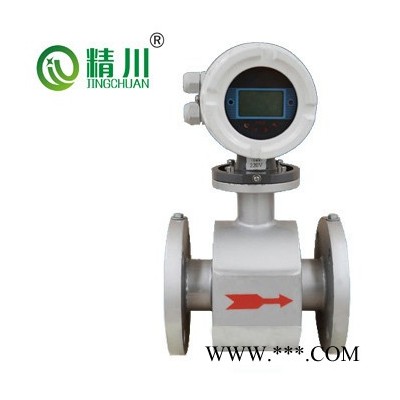

JCEF型電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外,還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理,水利建設、河流疏浚等領域的流量計量。

二電鍍污水流量計產品特點
1.全數字量處理,抗干擾能力強,測量可靠,精度高、流量測量范圍可達150:1 2.超低EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好。 3.采用16位嵌入式微處理器,運算速度快, 精度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。4.采用SMD器件和表面貼裝(SMT)技術,電路可靠性高。 5.管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。 6.在現場可根據用戶實際需要在線修改量程。 7. 測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關。 8. 高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂。 9. 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配) 10. 具有自檢與自論斷功能。 11. 小時總量計錄功能,以小時為單位記錄流量總量,適用于分時計量制(選配) 12.內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量,內部設有不掉電始終,可記錄16次掉電時間。(選配)
13. 紅外手持操作器,115KHZ通訊速率,遠距離非接觸操作轉換器所有功能(選配)
三、 JCEF型電鍍污水流量計 管道式電鍍污水流量計 橡膠廠電鍍污水流量計應用領域: 由于電磁流量計有其獨特的有點,因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中,用來測量各種酸堿鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒。麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

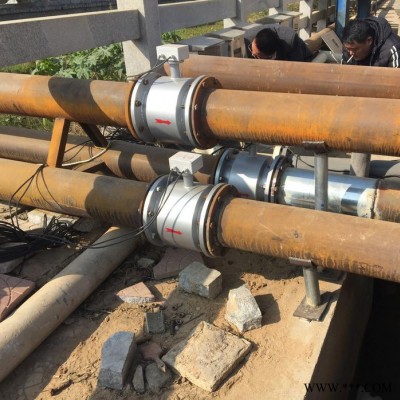

四、 JCEF 管道式JCEF型安裝:

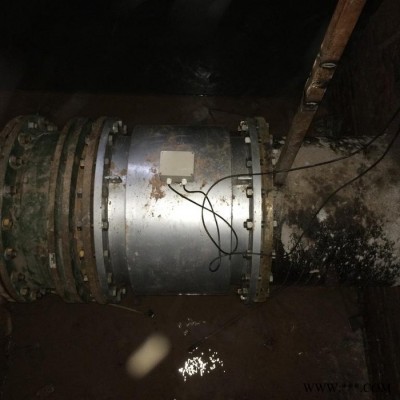

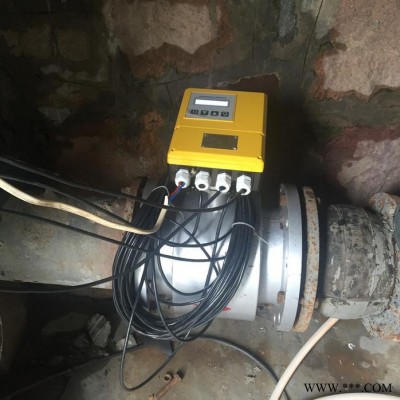

廈門精川橡膠廠電鍍污水流量計在自來水廠測量自來水現場:
