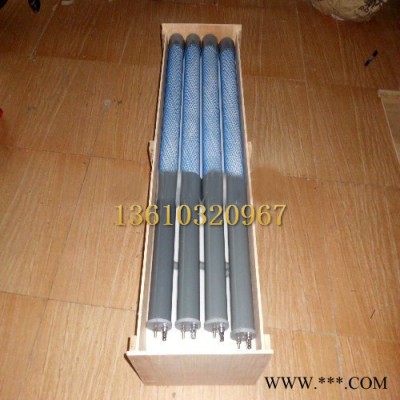

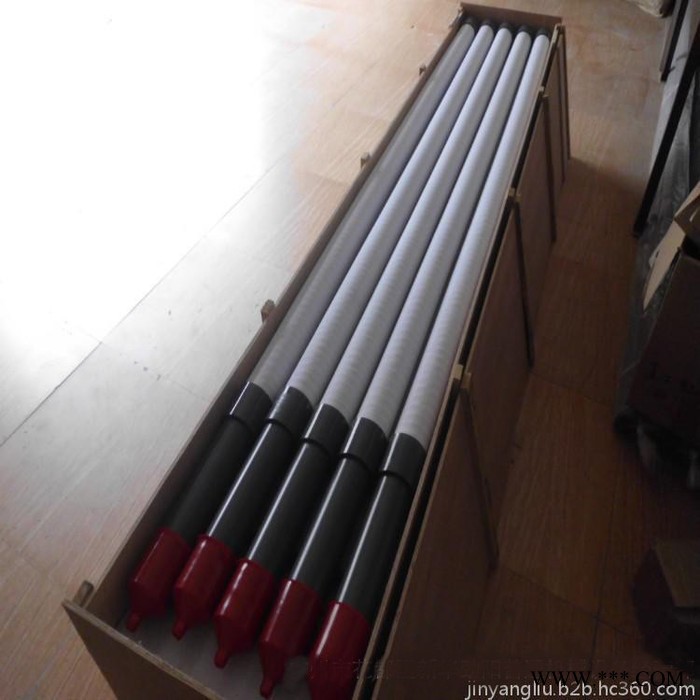

電泳專用管式電極
管式隔膜電極用于電泳涂裝中與工件構成極對。對應陽極電液泳裝工藝和陰極電泳涂裝工藝分別有陰極管式隔膜電極(TNS) 和陽極管式隔膜電極(TAS)。管式電極系統主要作用：①提供電極(陰極或陽極) ②控制著電泳槽中的PH值,排除電泳槽里的酸液（或堿液）及雜質離子，維持槽液組份平衡。

我們的TAS(管式陽極罩),TNS(管式陰極罩)表現出如下優點：
  ①形式多樣:敞開式、密封式、可潛式可置于槽體內各個面上，使電泳更透澈；
  ②具有高耐蝕電極和普通電極可供選擇；
  ③極罩殼為鼠籠結構，每米極罩僅重1kg；
  ④極罩膜外有保護外套,有效避免膜劃傷；
  ⑤極罩懸掛采用滑軌結構，可靈活調整電極間距,極罩拆裝方便；
  ⑥使用壽命長.

管式陽極剖面圖

進出口有關尺寸(單位：mm)
代號 名 稱 孔徑 備注 長度
1 極液進口 Φ15 Φ19增強軟管 視現場情況定
2 極液出口 φ16 Φ20增強軟管
3 電源線 BVR6-10
長度尺寸還可以根據用戶實際要求確定
一， 工作原理：
圖1，管式陽極剖面圖，表征了陽極罩的極液流向，陽極液從陽極罩頂部軟
管流入，向下流經陽極管（SUS316L管）內孔至底部，而后向**入陽極管和交換膜之間的環形空間。上升的過程中，電泳槽里過剩的陰離了（如醋酸根離子Ac-）在電場的作用下穿過膜，同陽極管周圍產生的H+離子中和,然后通過溢流管返回到極液槽。如此不斷地循環，補充，排放，以維護漆液正常的PH值。
二， 特點：
管式（陰，陽）極罩有一層管式離子交換膜，專門用于排除電泳槽里過剩的
有機氨或有機酸等。
同傳統的陽極盒相比，它具有：耗電量低，同等電壓下有較高的泳透力，結構緊湊，輕便，單位膜面積大，所占空間小。易于手工安裝，置換和管理等。安裝形式靈活多樣，能充分保證電泳涂裝工藝的順利有效進行。它還能同傳統的板式極盒飯配合便用以增大原來極盒的面積。
三，安裝使用注意事項：
1， 管式隔膜電極在搬運，安裝過程中，要特別小心，不允許被撞擊，彎曲，跌落，刺傷，壓變形等不良現象發生。
2， 一般是在電泳槽中無槽液的情況下進行安裝為**，這時可將隔膜極罩和不銹鋼電極管分別安裝更為輕便。
3， 當必須在電泳槽內裝滿槽液的情況下安裝時，可預先將不銹鋼電極管裝裝入隔膜極罩內，再將其慢慢插入槽液中，在插入槽液的過程中，要及時向極罩內注入極液或純水，這樣不光有利于安裝，而且可減少隔膜極罩內外表面的壓差，防止極膜受壓不均而破損。
4， 隔膜極罩在安裝使用前應作滲水檢驗。（此步可省，我部產品出貨前已做滲水檢驗）
5， 不銹鋼管電極裝入隔膜極罩中時，要特別小心，輕輕地裝入，千萬不能強行裝入，以免損傷隔膜。
6， 在安裝隔膜電極前，應該先安裝好電極固定支架。
7， 管式隔膜電極不允許從U形卡環中間插入安裝，而必須在活動卡環拆掉的情況下安裝，待隔膜電極位置確定好后，才可將活動卡環裝上，并夾緊主導管。
8， 不銹鋼管電極裝入隔膜罩內時，應用螺栓，平墊將導線的銅鼻子與電極頂部的螺母連接牢固，導線必須經紅色防塵安全罩的頂部孔穿過。
9， 極液流入管應經紅色防塵安全罩的頂部孔穿過插入電極管的內部，并用塑料扎帶將極液管與導線固定在一起，以免極液流入管從電極管中脫落出來，造成極液的循環不正常。
10， 極液流出管在裝上出液接頭時，應用管夾管子將它們夾牢固，以防滲漏和脫落。
11， 極液進，出塑料軟管不能成圓圈或產生急彎安裝，更不允許用重物壓在塑料軟管上，極液出口軟管不能向上翹起高于出液接頭，以保證極液的正常循環。
12， 管式隔膜電極要從沒有槽液的電泳槽內取出檢查時，應先拆除電極管上的導線和極液流入塑料軟管，將電極管從隔膜罩內取出，拆除活動U形卡，把隔膜罩慢慢提起，以免撞擊，劃破離子交換膜。為了避免隔膜罩表面結垢，清洗衣好的隔膜罩應先檢查隔膜和管件是否有損壞，若正常方可做滲漏檢驗。
13， 管式隔膜電極需要從裝滿槽液的電泳槽內取出檢查時，除了隔膜罩在裝滿極液情況下慢慢的提起下，其它要求均同**2條。
14， 在電泳槽液倒槽時，管式隔膜電極不一定都要清洗檢查，而可以對有疑問的進行清洗檢查，其方法有兩條：（1）按**2條要求，將管式隔膜電極從槽內取出清洗檢查。（2）管式隔膜電極不從槽內取出，而進行清洗檢查，其要求同上。
15， 管式隔膜罩經檢查修復好后，如果不馬上使用，應該用塑料薄膜將其封包起來。放在5-40度的陰涼處存放，若能裝入紙箱內存放更好，并要使隔膜始終保持濕潤狀態。
16， 不管是在電泳涂裝過程中還是在非電泳涂裝期間，只要電泳槽內裝滿槽液**應保證極液的正常循環，以便延長管式隔膜電極的使用壽命。
17， 管式隔膜電極不應安裝在漆液循環噴嘴射流線路上，特別不應在噴嘴出口近處安裝，否則會縮短其壽命。
18， 管式隔膜電極不應安裝在與接地的裸露線過近處，以免發生事故。
19， 不能用金屬構件壓在防塵安全罩上，以免發生短路造成事故。
20， 若發現某一根管式隔膜電極出了故障（滲漏，不銹鋼電極腐蝕嚴重，電極導線接觸不良，極液循環不正常等現象），應及時采取措施進行處理，以保證正常的電泳涂裝生產。
21， 不銹鋼電極管表面腐蝕達20%，其長度腐蝕掉10%時**應當進行更換。
22， 為了保證電泳涂裝的質量，節省電能和延長管式隔膜電極的使用壽命，應在半年左右時間將管式隔膜電極從電泳槽內取出，并徹底清洗一次。
23， 管式隔膜電極安裝好后，配好極液啟動陽（陰）極液循環系統，連續循環12小時方可通電試產，否則有損隔膜的使用壽命以及影響電泳效果。
