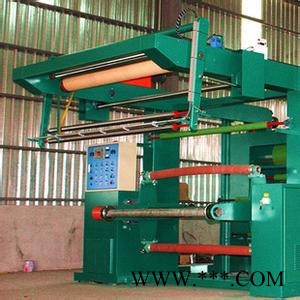

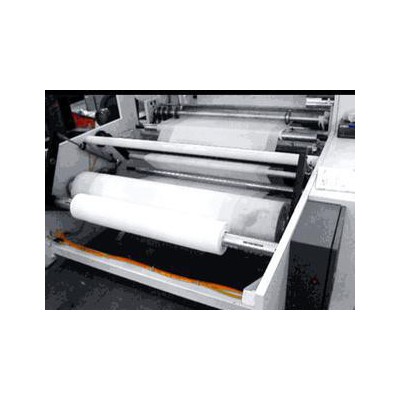

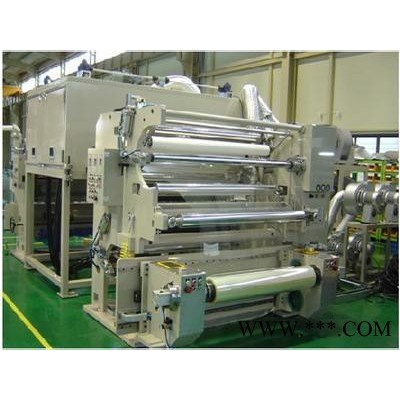

TB-1400型單面雙涂布機

＜一＞、主要技術參數與配置

1．型號：             TB-1400型

2．涂布原材料：       牛皮紙、紙板等卷材

3．涂布膠材：         瓷土

4．涂布量：           15g—25g/m2（一次的濕膠厚度）

5．涂布最大寬幅：     1400mm

6．涂布輥寬幅：       1450mm

7．導輪寬度、直徑：   φ100mm×1450mm

8．涂布線速度：       5—120m/min（視材料而定）

9．機械最高速度：     140m/min

10．放卷基材最大直徑：單工位φ1200mm

11．收卷基材最大直徑：單工位φ1200mm

12．加熱方式：        蒸汽加熱

13．整機電機總功率：   約58KW（不包括蒸汽爐機）

14．機器重量：         約20T

15．機械外形尺寸：（長×寬×高）24m×3.1m×3.9m（氣頂高度4.4m）

＜二＞、概 要：

一． 工藝流程

二．基材放卷單元

三．網紋轉移帶陶瓷刮刀涂布單元（2組）

四．風刀涂布單元（2組）

五．干燥箱單元

六．牽引烘缸單元

七．收卷機

一、 工藝流程

二、基材放卷單元

1.放卷機型式：單工位，油壓升降式，油缸升降300mm，油缸直徑φ80×300mm，配5噸液壓油泵站，數量1臺套。

2.基材升降方式：擺臂式，可保壓定位。

3.放卷基材最大直徑：φ1200mm。

4.放卷軸采用脹子式氣脹軸，規格3英寸φ74mm，氣脹軸負重1500kg，數量2件。

5.放卷有效寬幅1400mm，導輪寬幅φ100mm×1450mm。

6.基材張力采用40kg磁粉制動器，數量1臺。

7.張力控制選用60MTA閉環式全自動張力控制器，配壓力傳感器，張力控制精度±0.5kg，數量1套。

8.基材對邊選用EPC氣敏式油驅動對邊機，對邊精度±0.7mm，工作行程±70mm，數量1套。

9.放卷架材料: 鑄鐵、型鋼、鋼板構成。

三、涂布單元（2組）

1．涂布方式：逆轉網紋涂布方式，涂布輥（稱網紋輥）直徑φ200mm×1470mm×目線，電腦雕刻，數量1件/組。

2．涂布網紋輥加工方式：連軸式，涂布輥網線按每平方米涂布量加工網紋輥，涂布量由需方提供。

3．涂布壓輥直徑φ100mm×1450mm，導輪材料鋁合金質，導輪表面白氧處理，導輪動、靜平衡±3g，數量2件/組。

4．壓輥壓合采用擺動式壓合氣動執行，氣缸直徑φ80mm×75mm行程，氣壓任意調節。

5．涂布刮刀軸采用重型式雙軸式，數量1套/組。

6．刮刀夾板材料鋁合金質，刮刀片進口刀片。

7．刮刀調節方式為手動式，角度任意調節，數量1件套/組。

8．配陶瓷刮刀，刮刀調節方式為手動式，角度任意調節，數量1件/組。

9．背膠輥：￠300mm，材料為丁睛橡膠，單邊厚度為15mm，硬度為85°，數量1件/組。

10．膠盤升降：機械手動升降，膠盤材料不銹鋼板，數量1只/組。

11．涂布和背膠輥驅動電機功率4kw配11：1減速器，數量2臺套/組。

12．電機驅動器為3.7KW變頻器控制，數量1臺/組。

13．涂布墻板材料、底盤：鑄鐵制成。

14．涂布—涂布中間張力同步控制采用浮動擺臂輥控制。

15．涂布控制面箱：電熱控制、整機電機控制、急停等按鈕。

四、風刀涂布單元（2組）

1.帶膠輥直徑φ200mm×1450mm，輥表面鍍硬鉻，精磨加工，數量1件/組。

2.氣刀涂布輥直徑φ300mm×1450mm，輥表面鍍硬鉻，鏡面加工，數量1件/組。

3.涂布量由氣刀來調節，氣刀氣流量采用7.5KW高壓風機控制，數量1套/組。

4.膠盤材料：采用不銹鋼板制成，數量1只/組。

5.涂布膠盤升降采用機械手動調節式，調節范圍100mm。

6.涂布輥驅動電機功率4kw配11:1減速器，數量1臺套/組。

7.電機驅動器3.7kw變頻器控制，數量1套/組。

8.氣刀涂布工人操作工作臺長度1.2m， 配有護欄。

9.氣刀涂布機架采用型鋼、鋼板制成、鑄件制成。

五、干燥單元

1．干燥箱長度18米，分6段獨立控溫，為拱形。

2．烘箱開啟方式為單側氣缸開頂式，帶安全撐桿，烘箱上下合蓋處四邊貼密封膠條，開合氣缸直徑φ100×500mm行程，數量6件套。

3．干燥箱加熱采用蒸汽循環加熱方式，蒸汽交換器安裝在背部,蒸汽流量采用氣動切斷閥控制，烘箱溫控由溫控儀自動控溫,數量6套。

4．烘箱內熱箱形式：噴嘴式，噴嘴間距100mm，內熱箱材料為201不銹鐵鋼板制成。

5．熱風進入風機選用(3.6A)3KW-2P離心式風機，數量6臺。

6．干燥箱保溫層厚度80mm，隔熱層采用石棉纖維材料。

7．烘箱內導輪為主動式，傳動采用輸送帶與導輪傳動式，輸送帶糾偏機采用EPC氣敏對邊機，對邊精度±0.8mm，工作左右行程100mm，推動力1000kg，數量2臺套。

8．烘箱內導輪，導輪直徑Ф100mm×1450mm，表面白氧處理，導輪動、靜平衡±3g，烘箱導輪間距為2000mm。

9．輸送帶傳動驅動電機功率1.5kw，數量2臺。

10．電機驅動器為1.5kw變頻器控制，數量2臺。

11．廢氣排放裝置，采用管道式抽風管方形260×360mm，廢氣排放電機采用(4A)1.1KW-4P極離心式風機，數量2臺。

12．每3米烘箱頂部有一個φ200mm抽風出口，連接在主抽風管道。

13．出烘箱后材料跑邊采用氣敏對邊機（稱斜向糾偏），確保片材走料不跑偏差，數量1套。

14．配回濕系統，數量1臺套。

15．烘箱構造材料：型鋼、鋼板制成。

六、牽引烘缸單元

1．牽引烘缸直徑Ф1500mm×1600mm，表面經磨床拋光加工，烘缸加熱方式蒸氣加熱式（蒸氣鍋爐由需方提供），數量1件。

2．壓合橡膠輥直徑φ300mm×1450mm，橡膠材料三元乙丙橡膠，硬度68°—72°，數量2件。

3．橡膠輥離合采用氣動執行，氣缸直徑φ100mm×75mm行程，氣壓任意調節，壓合方式擺臂式。

5．牽引驅動電機功率11kw配11：1減速器，數量1臺套。

6．電機驅動11kw矢量變頻器，數量1套。

7．涂布—牽引中間張力同步控制采用浮動擺臂輥控制。

8．?dāng)[臂選用氣動帶快速排氣閥式。

9．牽引架材料：型鋼制成。

七、靠邊收卷單元

1．收卷架形式：雙工位靠邊收卷。

2．收卷基材最大直徑：Ф1200mm。

3．收卷軸脹子式氣脹軸3英寸，Ф74mm，數量2件。

4．靠邊（冷卻）鋼輥直徑φ320mm×1450mm，表面鍍硬鉻，鏡面加工，數量1件。

5．靠邊鋼輥冷卻方式：水循環冷卻，配1.5英寸水旋轉接頭，數量1對。

6．收卷驅動電機功率11KW電機，數量1臺套。

7．電機驅動器11KW變頻器控制，數量1臺。

8．靠邊收卷墻板材料：鋼板制成。

9．在各操作控制面板上均可操作機器的運行；

主要配置說明

一、電器及其它配置

1、 電器控制

A、 張力控制系統、按鈕控制系統。

2、 機架

A、 走道：干燥箱工作走道寬700mm，走道材料3mm鋼板，配制安全護欄和扶梯，護欄無縫管Ф32mm；

3、 報警配置

A、 信號警鈴2組；
