| 品牌 | 科盛機械 |
|---|---|

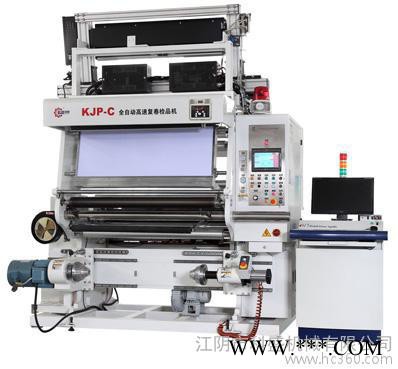

| 型號 | KJP-C |
一. 主要技術參數
l 放卷最大直徑 φ800mm
l 收卷最大直徑 φ800mm
l 放卷寬度范圍 400mm- 1300mm
l 放卷用紙管直徑 3英寸、6英寸通用
l 收卷用紙管直徑 3英寸、6英寸通用
l 收卷精度 ±0.3mm
l 最高檢品速度 350m/min
（頻檢速度根據頻檢幅面規格而定）
l 最佳頻檢長度范圍 5-27cm
l LPC糾偏精度 <±0.3mm
l 張力設定范圍 3～30kg
l 機器總功率 ≈15kw
l 適用電壓 AC 380v（三相五線制)
二. 主要部分的說明
1）放卷部
結構
l 無軸錐頂式放料機構,固定式放料架
l LPC橫向跟邊、跟線機構
l 自動張力控制
l ABB變頻電機
l 放料殘量報警
規格
l 料卷芯寬度 1350 mm
l 放卷直徑(最大) φ800 mm
l 放卷最大重量 1000kg
l 放卷用紙管直徑 3英寸、6英寸通用
l 放卷殘量報警 φ200 mm（可設定）
l ABB變頻電機 5.5kw
l LPC橫向跟邊、跟線精度 ±0.3mm
特點
l 錐頂式放料機構,固定式放卷架
l 帶有LPC可保證分切時邊緣準確可靠
l 編碼器檢測張力，計算式檢測卷徑使得對料膜的張力控制更科學，更精確
l 殘量報警使操作者更省心
2）調偏輥及導向輥
結構
l 調偏結構為手動形式，采用絲桿及導軌機構
l 調偏輥一端固定，另一端前后調整
l 調偏輥，導向輥均采用進口軸承
規格
l 調偏輥直徑 φ100 mm
l 調偏輥長度 1400 mm
l 調偏范圍 ±20 mm
l 導向輥直徑 φ100 mm
l 導向輥長度 1400 mm
特點
l 采用調偏輥機構以適應不同品質的料膜
l 輥子進行動平衡后，使得機器無振動源，運轉平穩
l 采用進口軸承使得輥子在高速轉動時平穩，降低整機噪聲
3）計長裝置
結構
l 滾輪式計長發信器
l 與牽引輥接觸轉動
l 可設定收卷長度，在收卷長度達設定要求時自動停車
特點
l 計長精度準確
l 到達設定收卷長度時報警，并自動二段式停車，方便操作。
4）牽引傳動裝置
結構
l 矢量交流變頻電機驅動
l 同步帶傳動
l 主動牽引輥采用橡膠輥結構
l 轉動體均采用進口軸承
規格
l 驅動輥直徑 φ120 mm
l 驅動輥長度 1400 mm
l 牽引電機功率 2.2 kw
特點
l 采用牽引裝置后,可阻斷放料張力與收卷張力,使之變化互不影響
l 輥子進行平衡后,機器無振動源,運轉平穩
l 采用進口軸承使得輥子在高速時轉動平穩,降低整機噪聲
l 采用同步帶使得傳動精確,運動平穩,同時,降低了整機噪聲
l 采用矢量變頻電機驅動,使得系統張力穩定,傳動精度高, 運轉平穩可靠
5）收卷部
結構
l 無軸錐頂式收料機構,固定式收料架
l 錐度張力控制
l 氣動壓輥
l ABB變頻電機
規格
l 料卷芯寬度 1350 mm
l 收卷直徑(最大) φ800 mm
l 收卷最大重量 1000kg
l 收卷用紙管直徑 3英寸、6英寸通用
l ABB變頻電機 5.5kw
特點
l 錐頂式收料機構,固定式收料架。
l 傳感器檢測張力，使得對料膜的張力控制更科學，更精確。
l 氣動壓輥裝置，壓力可調，可保證不同材料的收卷平整。
