三回程烘干機結構簡介：

     三回程烘干機簡稱三筒烘干機是一種處理大量物料的干燥器,運轉可靠、操作彈性大、適應性強、處理量大。三筒烘干機一般適應于顆粒狀物料。特別是烘干沙子，三筒烘干機其優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。常用于烘干河沙、人工砂、石英砂、礦粉、炭渣等。

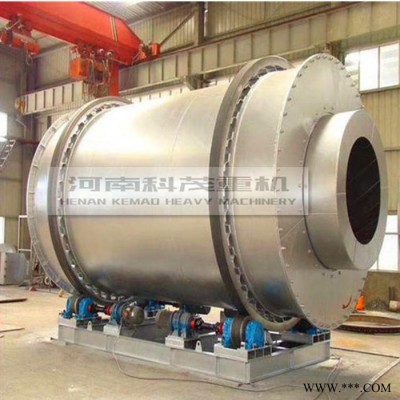

三筒烘干機結構：

    三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機體的外形尺寸。該機工作時，物料和熱氣流依次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。

    烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，這**使筒體的截面得到充分的利用。其筒體外形總長度約為與之相當的單筒的30-35%。從而大幅度地減少占地面積和廠房建筑面積。

    該機的支承裝置，是在外筒上輪帶與托輪支承，由電機直接帶動托輪。通過托輪與輪帶摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定連接。

三回程烘干機原理：

     物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到良好干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

三回程烘干機特點：

1三回程烘干機出氣溫度低，除塵設備使用時間長。
2.燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
3.無需大小齒輪傳動，采用托輪傳動。
4三筒烘干設備所需投資少，回收成本快。
5.比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
6.三筒烘干機筒體自我保溫熱效率高達70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
7.可根據用戶要求輕松調控所要的終水份指標。
8.三筒烘干機可以使物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線產品。

三筒烘干機用途：

    可適應煤、油、氣等多種燃料，廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干，同時也能烘干塊狀、粒狀、粉狀等多種物料理想設備。
