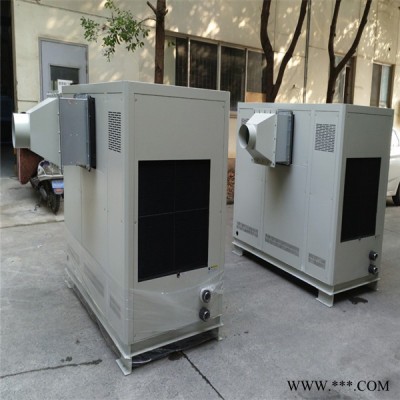

樂添水冷式冷風機組特點：

機組保護功能齊全，標配逆缺相、高低壓、熱過載、防凍保護等

The unit include inverse phase,high and low pressure,thermal overload,low level,antifreeze protection,etc

采用高強度整體焊接框架

The unit use high strength welded frame

采用歐美日進口品牌壓縮機

imported brand compressor from Europe and Japan

水箱及水管路部分采用不銹鋼SUS304

The water tank and water pipe made of stainless steel SUS304

制冷閥件采用丹佛斯、艾默生、斯波蘭等知名品牌

The refrigeration valve from Danfoss,Emerson,Sporlan and other well-known brands

電氣部件采用ABB、西門子、施耐德等知名品牌

Electrical components supplied from ABB,SIEMENS,Schneider and other famous brands

標配遠程開關機接口及綜合故障傳輸接口、可選Rs485等通訊功能

The standard unit has remote switch interface and fault transmission interface,Rs485 communication function is optional

控制方式采用微電腦自動控制或PLC控制

Adopts microcomputer automatic control or PLC control

冷媒可選R22、R407C、R404A、R134A、R410A等

Other refrigerants can be selected,such as R22,R407C,R404A,R134A,R410A etc

蒸發器可選不銹鋼板式、殼管式、盤管式、耐酸堿防腐蝕型等不同種類

Other evaporator type can be selected,such as stainless steel plate heat exchanger, shell and tube type,coil type and Acid and alkali resistant type

默認框架顏色 整機電腦灰

Default fame color machine compute gray

水冷式冷風機技術參數表1

項目

單位

LTLF-03W

LTLF-04W

LTLF-05W

LTLF-06W

LTLF-10WD

LTLF-15WD

LTLF-20WD

制冷量

Kcal/h

8514

10922

13158

17028

26316

41108

55900

kW

9.9

12.7

15.3

19.8

30.6

47.8

65

總輸入功率

kW

2.7

3.2

4.0

4.6

7.7

11.3

14.9

最大運行電流

A

9

12

14

16

26

38

46

冷媒

R22

運行控制方式

溫度數顯微電腦控制器

電源

3N,380V,50Hz

安全保護裝置

過載保護、逆缺相保護（3相）、高/低壓保護、防凍保護等

壓縮機

形式

全封閉轉子式或渦旋式

壓縮機功率

kW

2.13x1

2.64x1

3.29x1

3.82x1

3.29x2

3.75+7.5

6.53x2

冷凝器

形式

殼管式（水側標準承壓0.6MPa-0.8MPa）

水流量

M3/H

2.1

2.7

3.3

4.3

6.6

10.3

14.0

進出管徑

Inch

1.0

1.0

1.0

1.0

1.5

2.0

2.0

蒸發器

形式

鋁翅片套銅管式

空氣流量

M3/H

300

400

500

600

1000

1500

2000

風機余壓

Pa

200

200

200

200

300

400

400

出風管徑

mm

150/200

150/200

150/200

150/200

200/250

200/250

200/250

外形尺寸

A（長）L

mm

900

900

900

900

1200

1700

1700

B（寬）W

mm

500

500

500

500

700

850

850

C（高）H

mm

1000

1000

1000

1000

1300

1650

1650

整機重量

kg

130

140

150

200

300

400

440

冷媒充填量

kg

1.7

2.2

2.8

4.5

5.6

8.4

11.2

水冷式冷風機技術參數表2

項目

單位

LTLF-25WD

LTLF-30WT

LTLF-36WT

LTLF-40WF

LTLF-50WF

LTLF-60WG

LTLF-72WG

制冷量

Kcal/h

64156

83850

96234

111800

128312

163400

192468

kW

74.6

97.5

111.9

130

149.2

190

223.8

總輸入功率

kW

16.6

22.6

26.2

30.1

33.6

50

60

最大運行電流

A

52

69

81

92

104

126

150

冷媒

R22

運行控制方式

溫度數顯微電腦控制器

電源

3N,380V,50Hz

安全保護裝置

過載保護、逆缺相保護（3相）、高/低壓保護、防凍保護等

壓縮機

形式

全封閉轉子式或渦旋式

壓縮機功率

kW

7.41x2

6.53x3

7.41x3

6.53x4

7.41x4

7.5x6

9.0x6

冷凝器

形式

殼管式（水側標準承壓0.6MPa-0.8MPa）

水流量

M3/H

16.0

21.0

24.1

28.0

32.1

40.9

58

進出管徑

Inch

2.5

2.5

2.5

3.0

3.0

3.0

4.0

蒸發器

形式

鋁翅片套銅管式

空氣流量

M3/H

2500

3000

3600

4000

5000

6000

7200

風機余壓

Pa

400

500

500

500

500

600

600

出風管徑

mm

200/250

200/250

200/250

250/300

250/300

300/350

300/350

外形尺寸

A（長）L

mm

1700

2200

2200

2400

2400

2400

2800

B（寬）W

mm

850

1100

1100

1100

1100

1300

1600

C（高）H

mm

1650

2000

2000

2000

2010

2010

2100

整機重量

kg

620

690

760

950

1000

1100

1400

冷媒充填量

kg

13.6

16.8

20.4

22.4

27.2

34.0

40.8

備注

1.以上參數基于冷凍風進/出風溫度為15℃/10℃，環境溫度35℃。

2.本公司保留更改上述參數而不另行通知的權利。
