氧化鋁廠專用槽壁閥

一、產品簡介

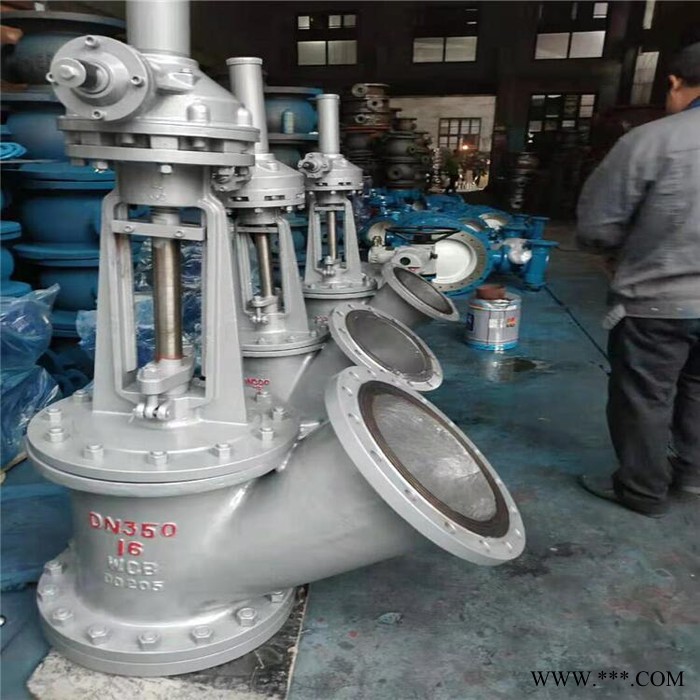

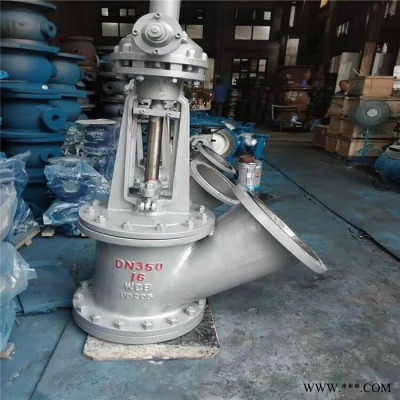

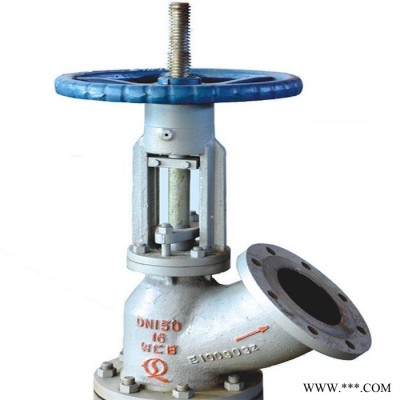

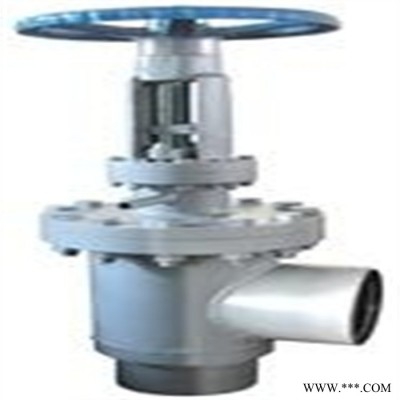

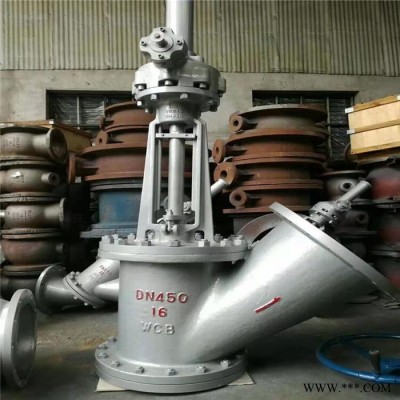

氧化鋁廠專用槽壁閥主要由閥體、軸承、閥柱、閥桿、填料壓蓋、手輪等零件組成。閥體采用WCB或不銹鋼鑄 造而成，閥體進出口成45度角，正體為Y形。閥體進口采用法蘭連接，閥出口法蘭大小一樣，其進口法蘭 內部凸出圓管形于閥體為一體，管內口邊緣焊STL（硬度與耐磨性好）與陀形閥瓣斜面密封。

閥瓣陀形結構有利 于打開閥。斜面密封是把密封面做成錐形，使接觸面變窄，這種密封在一定的密封力作用下，其密封比壓大大 增加，更容易實現密封，與平面密封結構相比較，所施加的密封力較小。由于密封面狹窄，關閉時不易使閥瓣 正確地壓向閥座面，為了提高密封性能，必須對閥瓣進行導向。閥瓣在閥體中導向時，閥瓣受到流體的側向推 力由閥體承受，而不是由閥桿來承受，這**進一步增強了密封性能和填料密封的可靠性。閥桿T形尾部用并帽與 閥瓣固定，中部與閥體內填料(聚四氟乙烯)相吻合，起到密封作用。

二、產品主要工作原理

槽壁閥屬于密封形式為強制密封，在閥門關閉時必須向閥瓣施加足夠的力，達到密封必須比壓 以上 ，才能實現密封。由于密封力和介質壓力是在同一軸線上，當介質由閥瓣下部進入(低進高出)時，由于介質壓力與密封力方向相反，閥門關閉力矩遠遠大于開啟力矩，閥桿承受的**大應力為壓應力，所以必須具有足夠的強度和剛性。開啟時，閥瓣的開啟高度達到閥門公稱尺寸的25%~30%時，流量即已大到**大，即表明閥門已達到全開位置，所以槽壁閥的全開位置應該按閥瓣的行程來確定。

因此本閥的密封原理都是一樣的。當順時鐘轉動 手輪，由銅螺母帶動閥桿是閥瓣向閥口回縮，閥瓣密封斜面與閥體管接面慢慢地靠近，直到完全吻全，此時閥關閉；開啟時只需逆時針轉動手輪，是閥瓣斜面慢慢地脫離閥體管內口邊緣，直到打閥口徑的1/3mm。閥桿梯形螺紋下降到填料壓蓋處平，此閥才算完全開啟。

三、產品主要特點

1、有內開式及外開式二類；
2、具有料槽結疤的推擠功能；

3、具有耐磨、耐沖刷、防結垢、結疤的特性；
4、適應槽壁對焊和折卸交換功能；
5、具有手動、齒輪動、電動等幾項傳動裝置公司的雙套密封設計，更加保證了密封性能可靠良好。
