| 類別 | 定位柱輕荷重 |
|---|---|
| 標準類型 | 德標 |
| 標準編號 | NNK2207 |
| 公稱直徑 | 多款可選 |
| 表面處理 | 染黑 |
| 材料等級 | 見參數 |
| 應用范圍 | 機械工業用緊固件 |
| 加工定制 | 否 |
| 樣品或現貨 | 現貨 |
| 公稱長度 | 多款供選 |
| 品牌 | NNK |
| 型號 | 2207 |

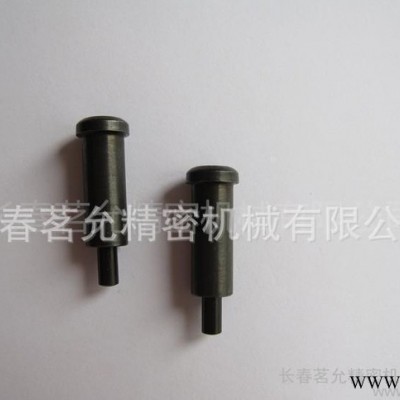

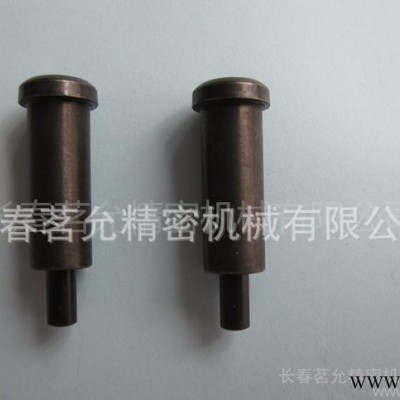

NNK2207 定位柱輕荷重(本體熱處理)
長春茗允精密機械有限公司成立之初特價優惠所有產品
品號 | A0-0.05 | B | C | D | E | F | G | 荷重(N) | 質量 (g) |
行程范圍 | 最小-最大 | ||||||||
NNK2207.006 | 6 | 2.7 | 20 | 3.5 | 8 | 6 | 3.2 | 10～22 | 4 |
NNK2207.008 | 8 | 3.9 | 24 | 4.5 | 10 | 8 | 3.2 | 30～88 | 8 |
NNK2207.010 | 10 | 5.9 | 30 | 5.5 | 13 | 10 | 4.0 | 42～110 | 14 |
NNK2207012 | 12 | 7.9 | 36 | 6.5 | 16 | 12 | 5.0 | 50～130 | 26 |
輕荷重(本體熱處理)
品號 | A | B | C | D | E | F | G | H | 荷重(N) | 質量 (g) | 專業扳手 |
最小-最大 | |||||||||||
NNK2207.610 |
M16×2.0 |
7.3 | 80 | 11 |
3 |
35 |
13.4 |
3.2 | 17～74 | 75 |
NNK2207.834 |
NNK2207.612 | 120 | 21 | 21～81 | 100 | |||||||
NNK2207.614 | 150 | 31 | 21～89 | 125 | |||||||
NNK2207.616 | 200 | 41 | 16～80 | 170 | |||||||
NNK2207.630 |
M22×2.5 |
9.0 | 130 | 21 |
4 |
50 |
19.0 |
3.5 | 80～214 | 215 |
NNK2207.836 |
NNK2207.632 | 168 | 31 | 70～210 | 280 | |||||||
NNK2207.634 | 226 | 41 | 76～208 | 360 |
輕荷重
品號 | A | B | C | D | E | F | G | H | 荷重(N) | 質量 (g) | 專用扳手 |
最小-最大 | |||||||||||
NNK2207.408 | M10×1.5 | 4.0 | 35 | 8 | 1.4 | 25 | 7.8 | 1.5 | 6～16 | 15 | NNK2207.830 |
NNK2207.412 | M12×1.75 | 5.5 | 43 | 10 | 2.0 |
35 | 9.5 | 2.7 | 4～18 | 23 | NNK2207.832 |
NNK2207.430 |
M16×2.0 |
8.0 | 48 | 10 |
3.0 |
13.4 |
3.2 | 7～24 | 42 |
NNK2207.834 | |
NNK2207.432 |
58 | 10 | 15～42 | 53 | |||||||
NNK2207.436 | 15 | 9～33 | 55 | ||||||||
NNK2207.440 | 20 | 4～23 | 57 | ||||||||
NNK2207.442 | 83 | 20 | 11～43 | 71 | |||||||
NNK2207.444 | 98 | 25 | 13～41 | 78 | |||||||
NNK2207.450 | 30 | 13～47 | 80 | ||||||||
NNK2207.452 | 118 | 30 | 24～110 | 95 | |||||||
NNK2207.455 | 148 | 40 | 13～63 | 123 | |||||||
NNK2207.460 | 50 | 7～43 | 127 | ||||||||
NNK2207.480 | M24×3.0 | 10.0 | 60 | 15 | 45 | 19.6 | 3.7 | 14～87 | 115 | NNK2207.838 |
重荷重
品號 | A | B | C | D | E | F | G | H | 荷重(N) | 質量 (g) | 專業扳手 |
最小-最大 | |||||||||||
NNK2207.512 | M12×1.75 | 5.5 | 43 |
10 | 2 |
35 | 9.5 | 2.7 | 7～46 | 23 | NNK2207.832 |
NNK2207.530 |
M16×2.0 |
8.0 | 48 |
3 |
13.4 |
3.2 | 10～43 | 42 |
NNK2207.834 | ||
NNK2207.532 | 58 | 14～84 | 53 | ||||||||
NNK2207.536 | 58 | 15 | 10～57 | 55 | |||||||
NNK2207.542 | 83 | 20 | 18～72 | 71 | |||||||
NNK2207.544 | 98 | 25 | 20～70 | 78 | |||||||
NNK2207.550 | 98 | 30 | 20～80 | 80 | |||||||
NNK2207.555 | 148 | 40 | 21～113 | 123 | |||||||
NNK2207.560 | 148 | 50 | 13～75 | 127 | |||||||
NNK2207.580 | M24×3.0 | 10.0 | 60 | 15 | 45 | 19.6 | 3.7 | 24～192 | 115 | NNK2207.838 |
輕荷重 輕荷重(本體熱處理)
本體 材質:鋼材 本體 材質:鋼材 本體 材質:鋼材
處理:染黑 處理:染黑、表面耐落 處理:熱處理、染黑
彈簧 材質:不銹鋼 彈簧 材質:不銹鋼 彈簧 材質:SUS301
梢子 材質:鋼材 梢子 材質:鋼材 梢子 材質:鋼材
處理:表面硬化、染黑 處理:表面硬化、染黑 處理:表面硬化、染黑
注意 :請?jiān)谛谐谭秶?D)內使用。 使用溫度max250℃ ≒ 0.102Kgf。
重荷重
本體 材質:鋼材
處理:染黑、表面耐落
彈簧 材質:SUS301
梢子 材質:鋼材
處理:表面硬化、染黑
長春茗允精密機械有限公司代理產品
德國HALDER定位珠、彈簧柱塞、分割定位柱、分度銷、快速插銷、水平調整腳座、腳輪、支撐釘、手輪、把手、取手、壓頭、定位配件、夾持零件；
ELESA/GANTER人體工學把手，手輪,旋鈕柱塞,分度銷,油表,油鏡,液位器等；
臺灣GOODHAND快速夾鉗，肘節夾鉗,夾具及附件等；
TOHATSU 彈簧,五金,腳座,把手,萬向滾珠等；
德國GANTER彈簧柱塞，定位零件，模具標準件；
NNK快鎖插銷、快卸銷、快拔銷、快速釋放銷、制動銷、球鎖銷及自攻螺套；鋼絲螺套及安裝工具,絲錐。
臺灣JTP工裝夾具、轉角缸、杠桿缸、支撐缸、頂缸、閥及蓄壓器等；
德國STABILUS氣彈簧；
法國FILTEC鋼絲螺套；
西班牙AZOL氮?dú)鈴椈桑?/p>
臺灣TAIKI油壓卡爪、油壓生爪、夾頭
英國WDS自動化零件,機械標準零件,機床附件,工裝夾具等
公司產品廣泛應用于汽車、機械及工業用零部件、模具、鐵路機車、電子、通訊、重型機車等行業中，行銷全國各地，為客戶提供優質產品和優秀的解決方案。
備注：我公司單筆金額1000元以上，含運費。（混批金額達到1000元，也可含運費）
