超聲波織嘜分條機主要適用于織帶、商標帶(嘜頭)等切割分條，包括滌綸、錦綸、棉類、人造織物以及天然橡線的帶類織物。本機采用德國原裝進口氣缸；意大利進口糾偏系統；美國進口超聲波電箱以及臺灣進口鋼模；大大的提高了該機的穩定性以及生產效率；超聲波切割，無熔邊、毛邊、散邊，自動封口，切口美觀平整。

超聲波織嘜分條機機器參數

品名：超聲波織嘜分條機

型號：NK-FTJ2018B
電源電壓：200V，50/60HZ
頻率：20KHZ
分條寬度：10-200MM
機器重量：300Kg
功率：2000W
尺寸：2600X1100X1500MM

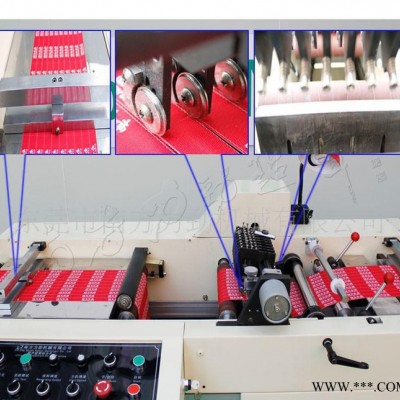

超聲波織嘜分條機細節描述

圖1：

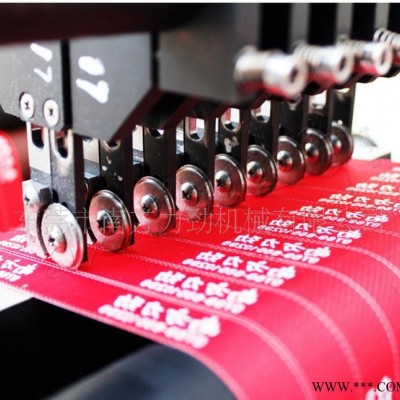

切割分條：切割分條采用超聲波原理，切口自動封邊，無熔邊、毛邊、散邊；不需預熱，效率高，不發黑、不發焦，切口柔軟，美觀平整。
切刀：瑞士進口圓刀刀具，品質精良；切割點磨損后可改變圓刀角度繼續使用，因而相對其它直刀分切的機器的刀具，其使用壽命可延長數倍。

圖2：

可調式刀架：

1.可根據客戶的不同要求調整刀與刀之間的距離；

2.亦可整體向左向右移動刀架；

3.調節更靈活多變，讓生產更加得心應手。

圖3：

前材料熨平整燙裝置：使分切前材料更加平整，以從達到最佳分切效果，成品更加美觀；
后成品熨平整燙裝置：整燙熨平切割后產品，使成品更美觀，復卷更容易。

圖4：

1.磁粉張力控制器，張力控制精準簡便；
2.意大利原裝進口糾偏裝置；確保收料平整以及成品的美觀；
3.智能數顯數據，清晰明了，掌握實時生產狀況。

精細刀位調整：工作時亦可根據實時分切效果進行刀位的細微精準調節，以達到更理想的分切效果。

中英文按鈕面板操作；簡單易學，操作簡便。

鋼模：臺灣進口鋼模，較國產鋼模硬度更好，發熱量更小，品質穩定，持久耐用。

美國原裝進口DUKANE超聲波系統之超聲波發生器：電子部分達到CE標準；只能數顯實時數據監控；振幅可調范圍廣，40%-100%；自動頻率追蹤；面板操作簡單、方便。

美國進口DUKANE 超聲波系統之換能器：
1.專業特制陶瓷芯片，發振平穩，輸出穩定；
2.鈦合金變幅桿，長時間工作頻率亦無波動；
3.出力強勁，效率高。

魔術貼超聲波分條機是理想的自動放料、自動收卷、自動標準分切的設備，超聲波分條分切，切口整齊美觀，自動封口，提高產品品質，備受眾多廠家的青睞。

機器特點：

1.日本NTK系列換能器，功率強勁，穩定性好。

2.送料平整順暢，收卷整齊且松緊可調。

3.超聲波頻率20KHZ，噪音極小。

4.控制電箱直觀，易懂易學，操作簡單方便。

5.速度可隨意調整。

6.優質圓刀滾切，耐磨耐用。

7.可任意調換分切刀具且安裝簡單方便。

8.整機結構精巧，設計合理，外形美觀。

細節展示：

1、清晰直觀的控制操作界面。

2、精密的分切刀架刀具易調易換。

3、臺灣進口超聲波鋼模經久耐用。

4、特制壓板能保證產品的平整度。

應用行業：

魔術貼超聲波分條機普遍運用于制衣服裝行業、制鞋制帽行業、箱包制造行業、工藝裝飾品行業、包裝行業等等。

適用于：織帶、布帶、魔術貼、絲帶、緞帶、綢帶等。

樣板：

一、 基本描述

熱切分條機是利用發熱管加熱刀具，將運行的布料分割成所需要的尺寸。

它的優點在于：分切后的布料無散口，無焦邊，從而達到要求極高的布標效果。操作簡單方便。

冷切分條機是利用剪刀剪切的原理，使用刀片與剪切塊相互剪切，而將通過的紙質類材料剪切分條，它適用于錫卡紙類布標，薄膠片，易剪切無紡布布標等材料分條。采用組合尺寸的方法，靈活地分割出所需要的尺寸。

二、 主要參數

1、 整機功率：8.44KW(以50支發熱管計)

2、 分切速度：1~20m/min

3、 分切寬度：10~200mm

4、 使用電源：三相220V

5、 機臺尺寸：2800*1100*1700mm

6、 整機重量：1600KG

三、細節描述

1、電控箱
2、收廢料架
3、收廢料架支座
4、放料張力控制器
5、機架
6、檢邊平臺
7、放料剎車：通過4來調節放料張力
8、放料張力控制器

32.熱電偶支架
33.熱分條刀支架
34.廢料導向環
35.冷分刀導軌
36.分條刀具壓力調節螺桿
37.壓力調節螺桿支架

四、面板操作接口說明

1. 主機電源指示：開機主機電源，指示燈亮。
2. 主機電源關：關閉主機電源、其他按扭無效。
3. 主機電源開：開啟主機電源，其他按扭可有效。
4. 對邊指示：開啟對邊電源，指示燈亮。
5. 對邊關：關閉對邊電源，停止對邊。
6. 對邊開：開啟對邊電源，對邊馬達運行，可以檢測布邊緣。
7. 加熱指示：開啟加熱電源，指示燈亮。
8. 加熱關：關閉加熱電源。
9. 加熱開：開啟加熱電源，發熱管開始加熱升溫。
10. 主機調速：可以自由調節主機的運轉速度。
11. 停止：按下此按鈕，主機運行停止。
12. 啟動：按下此按鈕，主機運行，然后可以進行調速。在手動狀態下，此按鈕可點動主機運行。
13. 運行指示：主機運行時，此燈亮。
14. 手動進刀：在手動狀態下進刀總動。
15. 手動退刀：在手動狀態下退刀總動。
16. 計數器：可以設置運行停滯不前止長度，以及所分切布料的長度。
17. 溫控器：可設置發熱度所加熱的溫度，以及顯示當前的溫度。
18. 手動/自動：手動與自動的切換按鈕，在手動狀態下，一些按鈕操作有效，在自動狀態下，按下啟動按鈕，刀架進行分切后主機開始運行，按下停止按鈕，主機運行停止，刀架離開布料。

無紡/塵布分條機是在生產過程中根據不同需要而對寬幅材料進行切邊、分切等的一種設備。其中無紡布分條機主要用于將寬幅卷材分切成各種適合生產需要的窄幅卷材，分條工藝包括放卷料和收卷料兩個過程。放卷料和收卷料的張力控制是分條機的關鍵環節。本機是在原有電控系統的基礎上增加了自動對邊器控制，達到了理想的效果、提高了機器工作性能，使機器在高速運轉中更趨穩定，收卷平整，操作簡單方便，安全可靠，耐用性強。

二、主要用途

無紡/塵布分條機主要用于無紡布等寬幅卷材的切邊或分切，將紙管內徑為75㎜,無紡布外徑為600㎜,長度為1600㎜以內的卷筒基材無紡布，分切成實際需要尺寸的若干卷，最窄可分切到18㎜的包邊條。

三、主要機構

（一）機架部份
     采用厚鋼板焊接而成牢固、角度平衡，使機器在高速工作狀態下平穩。
（二）收卷部份
     收卷采用3英寸氣脹卷軸與磁粉張力控制器收卷，此機分切包邊條操作簡單，最大收卷直徑可達600mm。
（三）放卷部份
     放卷采用3英寸氣脹放卷軸，最大放卷直徑可達600mm，配有磁粉張力控制器和自動對邊裝置。
（四）切刀部份
     切刀可使用工業手術刀片或平刀式（美工刀片），刀距可調節到18mm-1600mm之間。
（五）主機部份
    主要采用5 KW電機，采用電子調速系統，使用時通過人工調節機器的速度。
（六）導輥部份
     整機采用鍍鉻鋼管，每條經過動平衡處理。

六、使用注意事項

1、機臺電源使用三相四線制（AC380V）且安全接地，以確保操作人員安全
2、開機前應首先把主機速度調到最低速度
3、安裝刀片時應注意安全，以免刀片劃傷
4、對機臺需加油的地方應定期保養
5、主軸與圓刀使用無級變速系統，可做工高低調速及正反轉切換控制。
6、配置雙面磨刀系統，采用金鋼石磨削，砂輪壽命可達兩年之久，刀片不用拆卸。即可磨刀，刀片長期保持鋒利，達到最佳裁切質量。并附有吸塵裝量，保持布料及軌道清潔。

7、采用進口滾珠滑軌，平行推進切割寬度，配合進口精密滾珠絲桿及滑軌，控制切割寬度及0.1毫米，達到高精度切割。
8、采用進口滾珠滑軌，平行推進切割穩采用進口AC馬達調整系統無級調整控制切割速度平移且不易磨損，達到高品質切條。
9、操作界面使用LCD中文顯示屏，可直接輸入幾種載切割寬度和數量設定，并設有手動，自動轉換功能。
10、采用快速放料設計，一步到位。上料下料只須一個動作即可完成。

機器特點：

1.采用厚鋼板焊接而成牢固、角度平衡，使機器在高速工作狀態下平穩；
2.整機采用鍍鉻鋼管，每條經過動平衡處理；
3.放卷采用3英寸氣脹放卷軸，最大放卷直徑可達600mm，配有磁粉張力控制器和自動對邊裝置，；
4.收卷采用3英寸氣脹卷軸與磁粉張力控制器收卷，分切操作簡單，最大收卷直徑可達600mm；收卷美觀整齊；
5.切刀可使用工業手術刀片或平刀式（美工刀片）或圓刀，20mm-1600mm之間可調式刀具；
6.主軸與圓刀使用無級變速系統，可作為高低調速及正反轉切換控制；電子調速系統，使用時通過人工調節機器的速度，方便簡單；
7.配置雙面金剛石磨削磨刀系統，砂輪壽命可達兩年之久；不用拆卸即可磨刀，使刀片長期保持鋒利；達到最佳裁切質量；并附有吸塵裝量，以保持布料及軌道清潔；
8.采用進口精密滾珠絲桿及滑軌，平行推進切割寬度，進口AC馬達調整系統無級調整和控制切割速度，從而達到高精度切割，精確度可控制在0.1毫米以內；
9.配備高精度糾偏裝置系統，從而進一步保證切割精度；
10.中英文操作界面，LCD顯示屏，可直接輸入幾種載切割寬度和數量設定，并設有手動/自動轉換功能，使操作更加簡單便捷；
11.采用快速放料設計，上料下料只須一個動作即可完成，有效降低生產中的勞動量，從而提高生產效率。
12.自動計數裝置，一目了然。

參數表
