| 別名 | 分條縱剪機 |
|---|---|
| 產品別名 | 分條縱剪機 |
| 產品類型 | 全新 |
| 產地 | 佛山 |
| 功率 | 70（kw） |
| 種類 | 剪切機 |
| 總功率 | 70（kw） |
| 品牌 | 鉦锃 |
| 型號 | 1300 |
公司針對客戶需要，為你提供各種型號數控全自動整平機，適合于大、中、小企業及個體戶。設備機型主要分為數控全自動普通型、中檔型及高檔型。

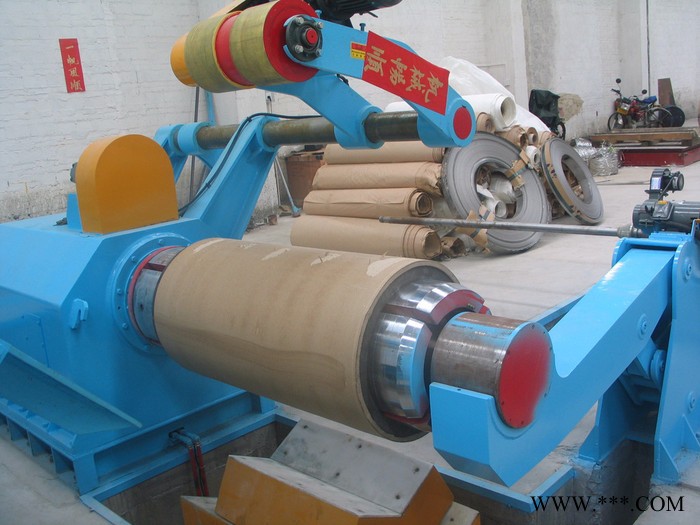

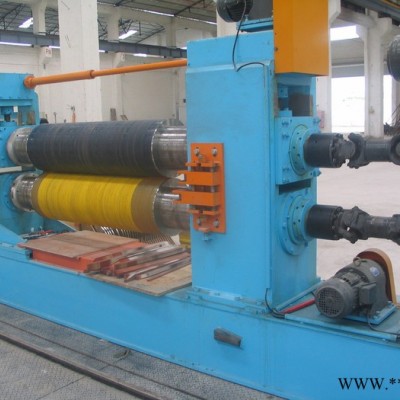

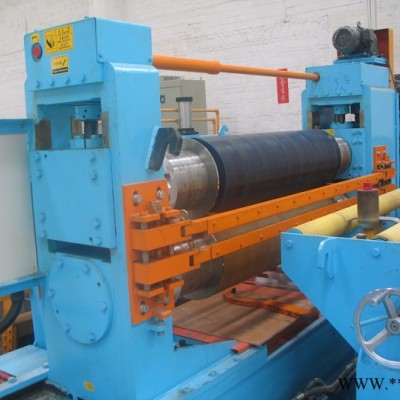

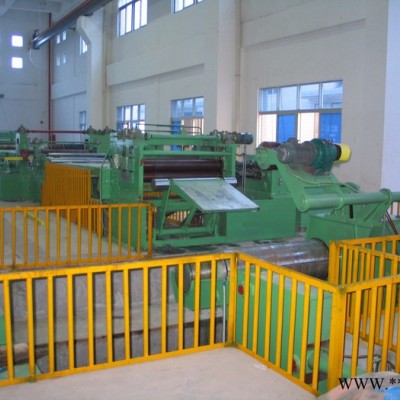

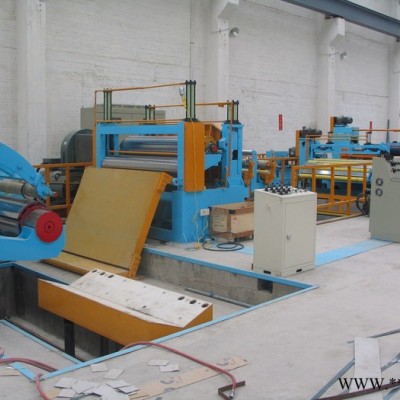

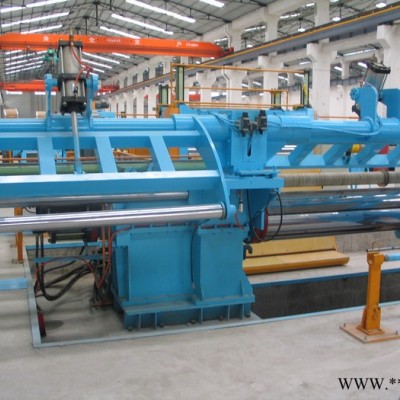

分條縱剪生產線，規格多種，普通機、中檔機及高檔機；主要功能把卷料縱向分成小型帶料

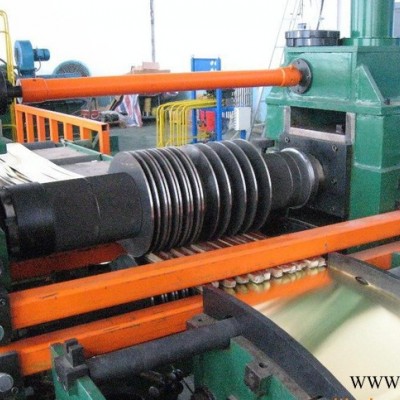

性能：生產線速高、高精密圓盤剪，無級調節張力站，無縫式卷筒，不傷內層，不錯層。
特點：自動化控制、人性化界面操作。重工結構、經久耐用。高精度、高產能、高品質。
| 序號 | 型式 | 適用板厚（毫米） | 適用卷重（噸） | 卷板寬度（毫米） | 縱剪速度（米/分） | 裝機容量（千瓦） | 占地 |
| NO. | Model | SheetThickness(mm) | RollWight(ton) | RollWidth(mm) | Speed(M/min) | Capacity(Kw) | 長M×寬M |
| 1 | Z-2-450 | 0.15-1.0 | 4 Max. | 200-420 | 0-60 | 約55 | 13×4 |
| 2 | Z-2-650 | 0.2-2.0/0.2-1.2 | 7 Max. | 300-620 | 0-150 | 約96 | 14×4 |
| 3 | Z-2-800 | 0.2-2.0/0.2-1.2 | 8 Max. | 400-800 | 0-200 | 約100 | 14×5 |
| 4 | Z-2-1300 | 0.3-2.0/0.2-1.2 | 15 Max.. | 600-1250 | 0-150/0-220 | 約155-190 | 19×8 |
| 5 | Z-2-1600 | 0.3-2.0/0.2-1.2 | 15 Max. | 800-1580 | 0-150/0-220 | 約155-190 | 20×12 |
| 6 | Z-3-1300 | 0.6-3.0/0.4-1.5 | 15 Max. | 600-1250 | 0-120/0-150 | 約230 | 20×8 |
| 7 | Z-4-1600 | 0.6-4.0/0.5-2.0 | 20 Max. | 800-1580 | 0-120/0-150 | 約230 | 22×12 |
| 8 | Z-6-1600 | 1.0-6.0 | 30 Max. | 800-1580 | 0-90/0-120 | 約260 | 33×12 |
| 9 | Z-8-1600 | 2.0-8.0 | 35Max. | 800-1580 | 0-60/0-90 | 約340 | 35×12 |
| 10 | Z-12-2000 | 3.0-12.7 | 35Max. | 800-1950 | 0-50/0-80 | 約550 | 37×15 |
| 11 | Z-16-2250 | 4.0-16.0 | 35Max. | 1200-2200 | 0-30/0-40 | 約700 | 50×17 |
本生產線用于普碳、鍍鋅板、冷板、不銹鋼卷板的開卷、整平、剪切為各種沖壓工作件準備坯料。
工藝流程
??上料小車開動上料卷---開卷機漲緊料卷----料頭開卷器將卷料的料頭引入引料機----校平機進行精校平---油壓式活套過渡料頭和尾料以及匹配校平機和數控送料機的速度----導向機構-----數控送料機進行飼服送料----剪板機橫向剪切----皮帶輸送----碼垛----液壓系統----電控系統.
本生產線可在下列條件下長期穩定的連續運行。
電源：380V±10%，50HZ±5%，三相交流
環境溫度：－10～40℃
相對濕度：<80%
一、技術參數
1、適用原材料參數
加工材質： 普碳、鍍鋅板、冷板、不銹鋼板
加工板厚： 0.2～2.0 mm
加工板寬： 600～1800mm
卷材外徑： Ф1800mm
卷材內徑： Ф508mm
卷材重量： 180000KG(MAX)
2、加工成品參數
定尺長度： 400～40000mm
對角線精度： ±1.5mm（按照1000mm計）
生產率20－70片/分（按4000－400mm）
二、設備組成：
1、入料臺車 1臺
2、液壓開卷機、帶卷壓緊拆卷裝置 1組
3、手動側導位、伸縮式接料臺、四重精整平機 1組
4、電眼控制活套 1組
5、側導位裝置 1套
6、NC電腦控制尺及壓送裝置 1套
7、液壓剪床 1臺
8、輸送機 1組
9、疊料裝置 1臺
10、油壓系統 1臺
11、電控系統房 1套
12、隨機附件 1套
電控系統（1套）
本生產線采用三相五線制交流380V供電，電網電壓波動不應超過±10%，控制電源為交流220V和直流24V。彩屏觸摸顯示器。
全線采用全線集中控制，具有長度設定、狀態顯示、自動記載、速度調整、自動/手動進給，連續剪切、故障報警、系統保護等功能。
全線由PLC集中控制，伺服驅動系統定長喂料，變頻器調整整平機和剪床工作速度。
