| 加工定制 | 否 |
|---|---|
| 適用對象 | 鋼卷板 |
| 材料厚度范圍 | 0.3-6（mm） |
| 切斷公差± | 0.05（mm） |
| 生產能力 | 100000（件/天） |
| 切片厚度 | 8（mm） |
| 切斷速度 | 120（m/s） |
| 電機功率 | 160（Kw） |
| 外形尺寸 | 28000x6000x2000（mm） |
| 功率 | 50kw |
| 種類 | 分條機 |
| 重量 | 80000（kg） |
| 品牌 | 鉦锃機械 |
| 型號 | 1300 |

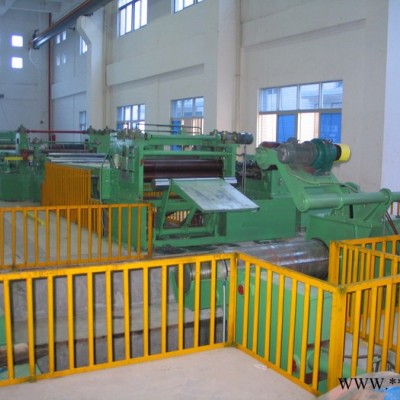

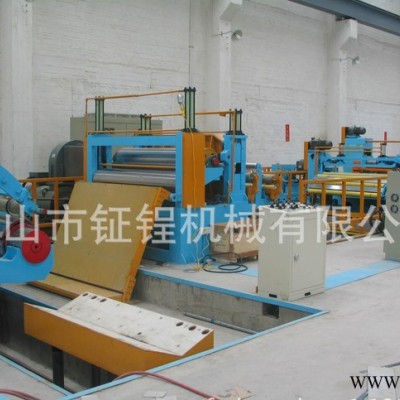

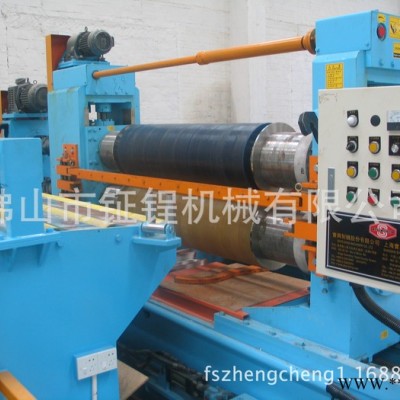

分條縱剪生產線，規格多種，普通機、中檔機及高檔機；主要功能把卷料縱向分成小型帶料
性能：生產線速高、高精密圓盤剪，無級調節張力站，無縫式卷筒，不傷內層，不錯層。
特點：自動化控制、人性化界面操作。重工結構、經久耐用。高精度、高產能、高品質。
| 序號 | 型式 | 適用板厚（毫米） | 適用卷重（噸） | 卷板寬度（毫米） | 縱剪速度（米/分） | 裝機容量（千瓦） | 占地 |
| NO. | Model | SheetThickness(mm) | RollWight(ton) | RollWidth(mm) | Speed(M/min) | Capacity(Kw) | 長M×寬M |
| 1 | Z-2-450 | 0.15-1.0 | 4 Max. | 200-420 | 0-60 | 約55 | 13×4 |
| 2 | Z-2-650 | 0.2-2.0/0.2-1.2 | 7 Max. | 300-620 | 0-150 | 約96 | 14×4 |
| 3 | Z-2-800 | 0.2-2.0/0.2-1.2 | 8 Max. | 400-800 | 0-200 | 約100 | 14×5 |
| 4 | Z-2-1300 | 0.3-2.0/0.2-1.2 | 15 Max.. | 600-1250 | 0-150/0-220 | 約155-190 | 19×8 |
| 5 | Z-2-1600 | 0.3-2.0/0.2-1.2 | 15 Max. | 800-1580 | 0-150/0-220 | 約155-190 | 20×12 |
| 6 | Z-3-1300 | 0.6-3.0/0.4-1.5 | 15 Max. | 600-1250 | 0-120/0-150 | 約230 | 20×8 |
| 7 | Z-4-1600 | 0.6-4.0/0.5-2.0 | 20 Max. | 800-1580 | 0-120/0-150 | 約230 | 22×12 |
| 8 | Z-6-1600 | 1.0-6.0 | 30 Max. | 800-1580 | 0-90/0-120 | 約260 | 33×12 |
| 9 | Z-8-1600 | 2.0-8.0 | 35Max. | 800-1580 | 0-60/0-90 | 約340 | 35×12 |
| 10 | Z-12-2000 | 3.0-12.7 | 35Max. | 800-1950 | 0-50/0-80 | 約550 | 37×15 |
| 11 | Z-16-2250 | 4.0-16.0 | 35Max. | 1200-2200 | 0-30/0-40 | 約700 | 50×17 |
本設備為兩側可調的多種規格的C型鋼機，設計結構符合人體結構機能，換模時簡便快捷，大大地提高了工作效率，同時減少了工人的疲勞及換模時的煩惱情緒。經該機輥軋的C型檁條成品具有良好的抗彎抗壓性能，平直度好、全自動定長切割、自動沖孔、自動化程度高，安裝快捷方便。 產品可作為大中型工業民用建筑的主體受力結構，如廠房、 倉庫、機車庫、飛機庫、展覽館、影劇院、體育場館、集市花棚的屋面承重荷載和墻面支撐。
該機主要由被動放料架、放料架底座、進料導入平臺、整平裝置、成型主機、沖孔裝置、成型切斷裝置、液壓站、電腦控制柜等幾部分組成。
主要技術參數
安裝外形尺寸：23000×2400×1400mm
電控系統：全機采用PLC變頻控制
主機功率：11KW
液壓剪切功率：15KW
生產速度：約9m/min
液壓站壓力：18-20Mpa
檁條軋制規格：80-300中的各種規格
板材厚度：1.5-3 mm
C型鋼設備是一套軋輥可生產多種規格C型檁條成品的單卷成型機組。該機主要由被動裝料架、整平裝置">、沖孔裝置、成型后切斷裝置、液壓站、電腦控制系統等。本機采用自動飛鋸沖孔，操作簡便等特點。 壓瓦機C型鋼設備輥軋的C型鋼成品具有良好的拉彎壓性能平直度好，全自動定長切割，自動沖孔，自動化程度高，安裝快捷方便，產品可作為大中型工業民用建筑的主體受力結構，如廠房、倉庫、機車庫、飛機庫、展覽館、影劇院、體育場館、集市花棚的屋面承重荷載和墻平支撐。冷彎型鋼是制作輕型鋼結構的主要材料，采用鋼板或鋼帶冷彎成型制成。 C型鋼機制造它的壁厚可以制得很薄，而且大大簡化了生產工藝，提高生產效率。可以生產用一般熱軋方法難以生產的壁厚均勻但截 面形狀復雜的各種型材和不同材質的冷彎型鋼。
