| 最大電壓 | 380V |
|---|---|
| 材質 | 碳鋼、不銹鋼 |
| 額定溫度 | 1350℃ |
| 工作溫度 | 1350℃ |
| 功率 | 130kw |
| 類型 | 淬火爐 |
| 毛重 | 13T |
| 主要用途 | 大專院校,醫療方面,熱處理電阻爐,科研單位實驗室,工業電爐,工礦企業,高溫煅燒,模具鋼淬火 |
| 品牌 | 華瑞 |
| 型號 | HRC2 |
| 加工定制 | 是 |
| 質量認證 | CE |
一、概述
HRC2系列真空油淬氣冷爐主要用于合金結構鋼、合金工具鋼、模具鋼、軸承鋼速鋼、彈性合金、高溫合金、不銹鋼以及磁性材料的光亮油淬或氣冷以及燒結和釬焊等。
HRC2真空爐是由主機、真空系統、水冷系統、氣冷系統、氣動系統、電控系統和爐外運輸車等組成。
二、設備參數
溫度 (℃ ) 1320(℃ )
? 裝載量 （Kg） 根據設備尺寸來定
?爐溫均勻性 (±℃) ±5℃ （裝料測9點測溫800/℃-1200℃）
?加熱功率 （Kw） 根據設備尺寸來定
?極限真空度 (Pa) 4.0×10-1 / 6.7×10-3 (Pa) （不同真空度，不同價格）
? 壓升率 (Pa/ h) 0.67 (Pa/ h)
? 冷卻室氣冷壓強 (bar) ≤2(bar)
? 冷卻室充氣時間 (S) 3~(S)根據客戶配制儲氣量壓力有關
? 冷卻水消耗量 (min) 15~35m3/h
三、標準結構
3.1 真空油淬氣冷爐主機為臥式雙室結構，由爐體、爐蓋、加熱室、冷卻室、中間真空隔熱門和工件傳動機構等組成。
3.1.1爐體和爐蓋為雙壁水冷結構，內外壁采用碳鋼制造。加熱室和冷卻室爐殼均為雙層碳鋼卷筒后焊成，兩層之間有夾縫，內通冷卻水，兩端與法蘭焊接而成，兩室中間為隔熱門閘箱，中間墻設計為雙壁水冷結構，以保護安裝于中間墻上的密封圈。加熱室爐門和冷卻室爐門由雙層橢圓封頭與圓法蘭焊接而成，中間通冷卻水，在爐蓋中間設在觀察窗，爐門法蘭上設有密封槽以便安裝密封圈，爐門與爐體之間由鉸鏈聯接。爐體上設計的開孔有：
??* 抽空用開孔
??* 電極開孔
??* 超清晰鏡頭開孔（雙式鏡頭便于工人操作看的見出、進料及料筐移位）
* 冷室測溫偶開孔 （以防冷室油溫過高及工件溫度過高，打不開爐門
* 熱電偶開孔
??* 充氣開孔
* 溫度均勻性測量開孔
* 真空測量開孔
* 壓力檢測開孔
* 進出料機構開孔
??* 升降機構開孔
* 油攪拌開孔
??* 電加熱（油）開孔
* 前爐門特制排污孔，
* 爐體下部特制
五、成套供貨
5．1 成套供應品
| 品名 | 數量 |
| 真空爐爐體 | 一臺 |
| PLC控制柜 | 一臺 |
| 爐外料車 | 一臺 |
| 不銹鋼料筐 | 一個 |
| 真空機組 | 一套 |
5.2 備用件及隨機工具
| 品名 | 數量 |
| 密封件 | 1 份 |
| 絕緣件 | 0.5份 |
| 石墨件 | 0.5份 |
| 規管 | 2 支 |
六、設備尺寸表
| 設備型號 | 加熱區尺寸 | 裝載量（Kg） | |
| HRC2-433 | 450×300×300 | 60 | |
| HRC2-644 | 600×400×400 | 200 | |
| HRC2-755 | 700×500×500 | 300 | |
| HRC2-966 | 900×600×600 | 500 | |
| HRC2-1266 | 1200×600×600 | 700 | |
| HRC2-1288 |
| 1000 |
（以上尺寸僅供參考，可以根據客戶要求來定做尺寸）

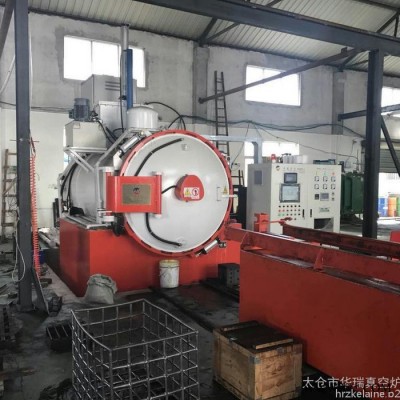

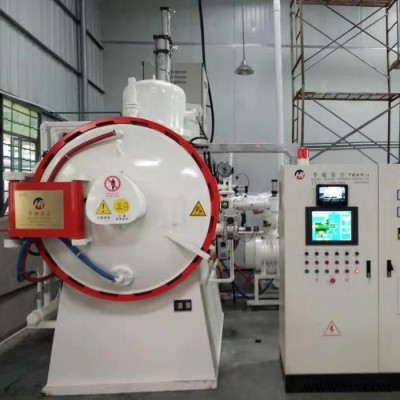

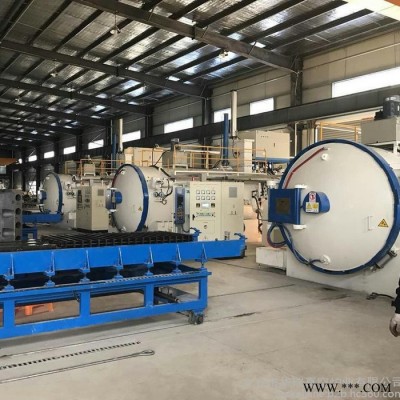

七、車間一角
八、售后服務與技術培訓
8 .1技術培訓
在供方現場預驗收的同時，由供方負責對需方人員（操作人員、機械維修人員、電氣維修人員等），進行機械結構、電控原理及結構、真空爐操作維修等方面的技術培訓。
8. 2 保修期：在甲方現場驗收合格之日起，乙方對設備保修2年（注；給設備尾款沒有關系按合同1年內付），但乙方不承擔因設備故障造成的其他間接損失。如因甲方人員操作失誤造成設備故障或損壞，則乙方負責修復工作，修復費用由甲方承擔。 供方在得到故障信息后，2小時內必答，如需到現場，24小時必到。
尊敬的用戶您好：
很榮幸能與貴公司合作，非常感謝貴公司對我司的信任和支持，我司隨時提供技術咨詢服務，我司本著真誠、守信、質量保證、顧客至上的企業方針和不斷改進并完善產品品質。
希望多提寶貴建議，您的滿意將是我們前進的動力，期待您的來電與合作?。。?
| 隨時歡迎各屆需求者來廠參觀，蒞臨指導?。?！ |
聯系人：張敬
手 機：13338654181
電 話：0512-88826556
地 址：江蘇省太倉市雙鳳鎮南轉路1號
售后服務承諾
為創造品牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意的宗旨”的精神，以“ 優惠的價格、 周到的服務、 可靠的產品質量”的原則向您鄭重承諾：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得客戶滿意
3、服務效率：質保期內或質保期外如設備出現故障，供方在接到通知后，維修人員24小時內可以到達現場并開始維修。
4、服務原則：產品的質保期為十二個月，在質保期內供方將免費維修和更換質量原因造成的零部件損壞，質保期外零部件的損壞，提供的配件只 收成本價，與需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
在質保期外我公司技術人員每年不少于三次回訪調查用戶使用情況。
全國統一熱線：400-9985218
