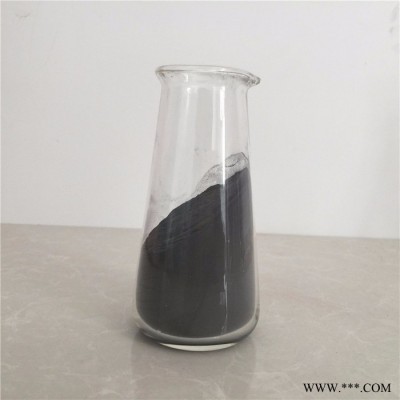

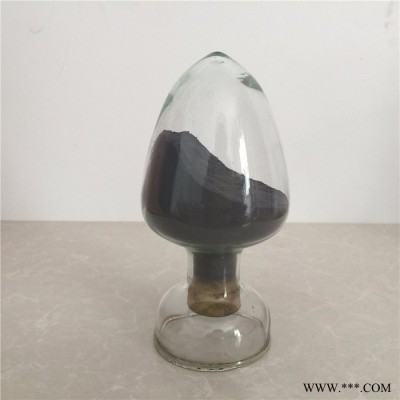

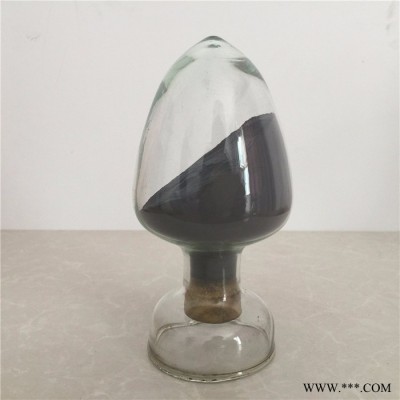

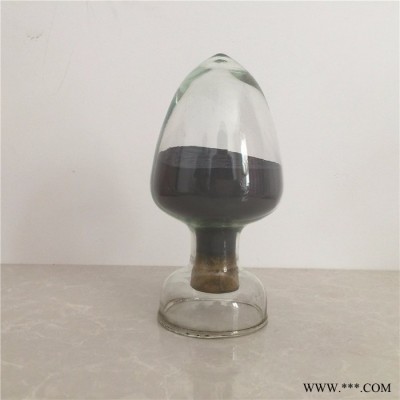

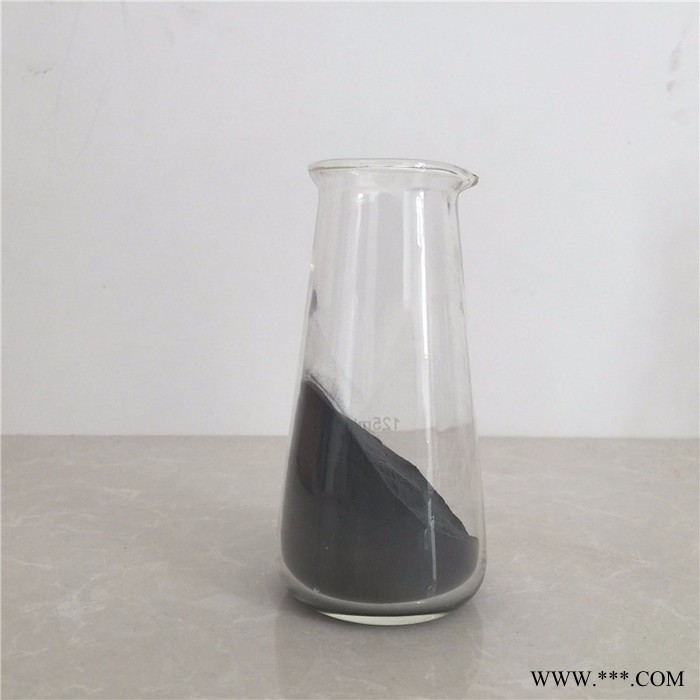

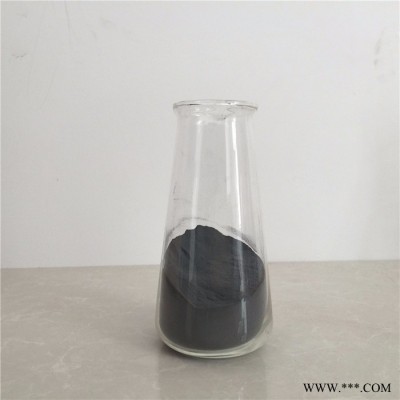

產(chǎn)地	河北
類型	鐵粉系列
粒度	150-300
密度	4-5
牌號	FeCr55C1000
品名	FeCr55C1000
熔點	1200
品牌	艾盾
加工定制	是
硬度HRC	20-30

品名	FeCr55C1000	產(chǎn)地	河北	鉻含量≥	55（%）
粒度	50-300（目）	牌號	FeCr55C1000	包裝規(guī)格	桶
形狀	顆粒狀	制作方法	霧化法

鉻鐵的牌號及用途 鉻鐵是鉻和鐵組成的鐵合金，是煉鋼的重要合金添加劑。鉻鐵按不同含碳量分為高碳鉻鐵（含碳為4~8%）、中碳鉻鐵（含碳為0.5~4%）、低碳鉻鐵（含碳0.15~0.50%）、微碳鉻鐵（含碳為0.06%）、超微碳鉻鐵（含碳小于0.03%）、金屬鉻、硅鉻合金等。常用的還有硅鉻合金、氮化鉻鐵等。鉻鐵主要用作煉鋼的合金添加劑，過去都在煉鋼的精煉后期加入。由于煉鋼工藝的改進，現(xiàn)在用AOD法（見爐外精煉）等生產(chǎn)不銹鋼等鋼種時，用碳素鉻鐵（主要是裝料級鉻鐵）裝爐，因而只需在后期加低、微碳鉻鐵調(diào)整成分，所以現(xiàn)在鉻鐵生產(chǎn)重點是煉制碳素鉻鐵。 微碳鉻鐵主要用于生產(chǎn)不銹鋼、耐酸鋼和耐熱鋼。冶煉方法有電硅熱法和熱兌法等。 中低碳鉻鐵用于生產(chǎn)中低碳結(jié)構(gòu)鋼、鉻鋼、合金結(jié)構(gòu)鋼。 高碳鉻鐵(含再制鉻鐵)主要用途有： (1)用作含碳較高的滾珠鋼、工具鋼和高速鋼的合金劑，提高鋼的淬透性，增加鋼的耐磨性和硬度； (2)用作鑄鐵的添加劑，改善鑄鐵的耐磨性和提高硬度，同時使鑄鐵具有良好的耐熱性； (3)用作無渣法生產(chǎn)硅鉻合金和中、低、微碳鉻鐵的含鉻原料； (4)用作電解法生產(chǎn)金屬鉻的含鉻原料； (5)用作吹氧法冶煉不銹鋼的原料。

牌 號 及 用 途 類別 牌號 化學(xué)成分% Cr C Si P S 范圍 Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ ≥ ≤ 微碳鉻鐵 FeCr69C0.03 63.0-75.0 0.03 1 0.03 0.025 FeCr55C3 60 52 0.03 1.5 2 0.03 0.04 0.03 FeCr69C0.06 63.0-75.0 0.06 1 0.03 0.025 FeCr55C6 60 52 0.06 1.5 2 0.04 0.06 0.03 FeCr69C0.10 63.0-75.0 0.1 1 0.03 0.025 FeCr55C10 60 52 0.1 1.5 2 0.04 0.06 0.03 FeCr69C0.15 63.0-75.0 0.15 1 0.03 0.025 FeCr55C15 60 52 0.15 1.5 2 0.04 0.06 0.03 類別 牌號 化學(xué)成分% Cr C Si P S 范圍 Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ ≥ ≤ 中碳鉻鐵 FeCr69C1.0 63.0-75.0 1 1.5 0.03 0.025 FeCr55C100 60 52 1 2.5 3 0.04 0.06 0.03 0.05 FeCr69C2.0 63.0-75.0 2 1.5 0.03 0.025 FeCr55C200 60 52 2 2.5 3 0.04 0.06 0.03 0.05 FeCr69C4.0 63.0-75.0 4 1.5 0.03 0.025 FeCr55C400 60 52 4 2.5 3 0.04 0.06 0.03 0.05 低碳鉻鐵 FeCr69C0.25 63.0-75.0 0.25 1.5 0.03 0.025 FeCr55C25 60 52 0.25 2 3 0.04 0.06 0.03 0.05 FeCr69C0.50 63.0-75.0 0.5 1.5 0.03 0.025 FeCr55C50 60 52 0.5 2 3 0.04 0.06 0.03 0.05 類別 牌號 化學(xué)成分% Cr C Si P S Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ 范圍 ≥ ≤ 高碳鉻鐵： FeCr67C6.0 62.0-72.0 6 3 0.03 0.04 0.06 FeCr55C600 60 52 6 3 5 0.04 0.06 0.04 0.06 FeCr67C9.5 62.0-72.0 9.5 3 0.03 0.04 0.06 FeCr55C1000 60 52 10 3 5 0.04 0.06 0.04 0.06
