| 電源 | 交流 |
|---|---|
| 輸入電壓 | 220V |
| 品牌 | 上海全碩 |
真空爐 真空退火爐 真空回火爐 真空時效爐 真空熱處理爐

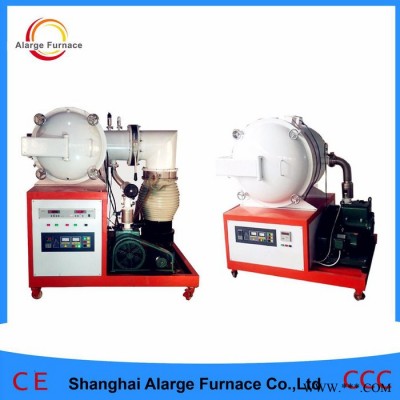

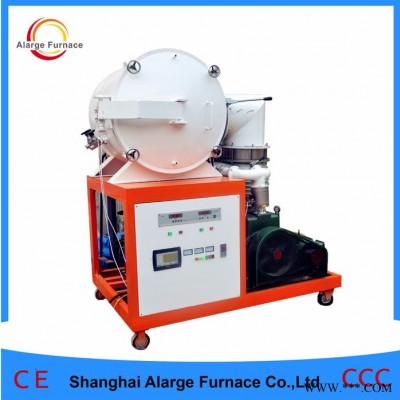

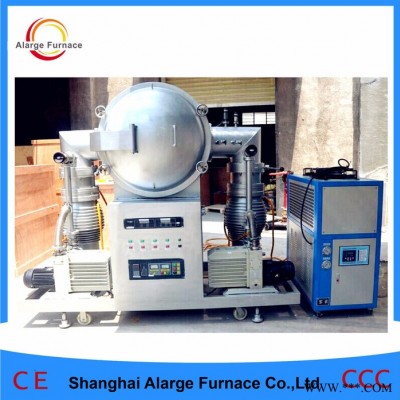

真空箱式電爐
一、用途
該系列真空箱式爐廣泛應用于金屬材料在低真空、還原性、保護性氣氛下的熱處理，也可以用于特殊材料的熱處理，如碳制品的碳化工藝研制之用，如電池材料、稀土材料、磁性材料、陶瓷材料等的干燥盒煅燒。耐火材料采用氧化鋁纖維，保溫節能效果良好；外封閉式真空灌并帶水冷系統；整機結構新穎，操作方便。
二、參數說明
型號 | QSH-VF-1200T | QSH-VF-1400T | QSH-VF-1700T |
爐膛尺寸 | 可定制 | ||
最高溫度 | 1200℃ | 1400℃ | 1700℃ |
工作溫度 | 1100℃ | 1300℃ | 1600℃ |
加熱速率 | 0~20℃/分 | 0~15℃/分 | 0~15℃/分 |
控溫精度 | ±1℃ | ±1℃ | ±1℃ |
加熱元件 | 含鉬電阻絲 | 硅碳棒 | 硅鉬棒 |
電爐結構 | 雙層風冷 | ||
真空度 | 10Pa、7x10-2Pa、7x10-3Pa | ||
額定電壓 | 110-415V 50/60HZ | ||
三、保溫部分
爐壁 | 多晶莫來石陶瓷纖維，密度500kg/m3 |
爐頂 | 復合多晶莫來石陶瓷纖維 |
爐門 | 多晶莫來石陶瓷纖維 |
爐殼外圍 | 多晶莫來石陶瓷纖維做保溫層 |
四、爐殼部分
爐殼結構 | 采用方形結構 |
爐門采用鉸鏈式側開，手輪鎖緊。爐門與殼體采用硅膠圈密封. | |
爐頂蓋板可拆卸，螺絲鎖緊。爐頂蓋板與爐頂法蘭采用硅膠圈密封 | |
爐體后上部有抽真空口，放氣口。后下部有充氣口 |
五、真空部分
真空泵 | 機械泵 |
真空管道 | 真空管道由電磁壓差閥，手動蝶閥，不銹鋼波紋管、冷凝過濾器組成 |
真空計 | 數顯式，最高能側到10-3托（即為0.1pa） |
冷凝過濾器 | 用來冷卻高溫氣體，冷凝排除物料高溫時產生的高溫揮發物，保護真空 |
閥門 | 一個進氣閥，一個放氣閥 |
六、溫控程序曲線示意圖（六段為例）
七、溫控程序?qū)?yīng)符號及其意義
提示符 | 輸入數據 | 意義 |
C 01 | 0 | 起始溫度值 |
t 01 | 60 | 從0~300℃的升值時間為60分鐘 |
C 02 | 300 | 第一個目標溫度值 |
t 02 | 10 | 300℃保溫時間10分鐘 |
C 03 | 300 | 第二個目標溫度值 |
t 03 | 240 | 從300~1500℃的升值時間為240分鐘 |
C 04 | 1500 | 第三個目標溫度值 |
t 04 | 30 | 1500℃恒溫時間10分鐘 |
C 05 | 1500 | 第四個目標溫度值 |
t 05 | 260 | 從1500~200℃的升值時間為260分鐘 |
C 06 | 200 | 第五個目標溫度值 |
t 06 | －121 | 程序運行結束，自然降溫 |
八、常見故障及故障排除
故障現象 | 故障原因 | 排除方法 |
打開控制電源開關Lock 無電源指示 | 控制線路FU1 4A保險絲斷 | 檢查有無短路排除后更換保險絲 |
綠色Power指示燈滅，紅色Open circuit指示燈亮。 | 主電路FU2 32A保險絲斷 | 檢查有無短路排除后更換保險絲 |
電壓最大，無電流。 | 硅鉬棒斷裂 | 更換硅鉬棒 |
儀表SV交替顯示OraL | 熱電偶斷路 | 更換熱電偶 |
儀表SV交替顯示HIAL | 爐體超過上限溫度1700℃儀表起保護 | 溫度降至安全溫度后儀表自動恢復正常（檢查超溫原因） |
電源及硅鉬棒都正常，但爐體不能升溫 | 控制線路損壞 | 通知專業維修人員。 |
說明：
1、本產品的規格參數僅供參考，以具體產品實際參數為準，請與銷售及咨詢客服人員。
2、產品圖片及外觀尺寸在不斷研發更新中、如有更改恕不另行通知。
3、除標準產品外、我公司可根據客戶要求，進行設計生產，具體與銷售人員聯系。
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
