| 測量范圍 | ￠2-￠4.2（N.m） |
|---|---|
| 行程 | 1000（mm） |
| 電源 | 380V |
| 試件尺寸 | 30-60（mm） |
| 適用范圍 | 用于鋁線、鋼線、銅桿需要進行卷繞、扭轉達試驗的場合 |
| 材質 | 鋼制 |
| 產地 | 江蘇揚州 |
| 產品類型 | 全新 |
| 額定功率 | 1.5KW |
| 類型 | 電線扭轉試驗機 |
| 售后服務 | 一年保修 |
| 外形尺寸 | 1440mm×390mm×1080mm |
| 顏色 | 白色 |
| 重量 | 700KG |
| 品牌 | 天惠 |
| 型號 | TH-8020 |
| 加工定制 | 是 |

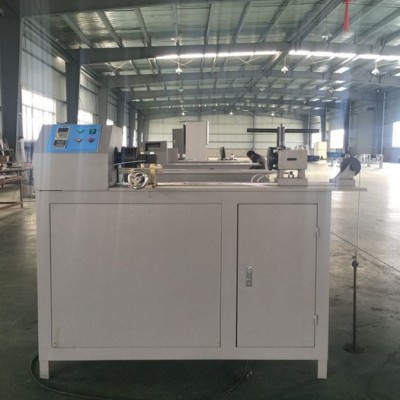

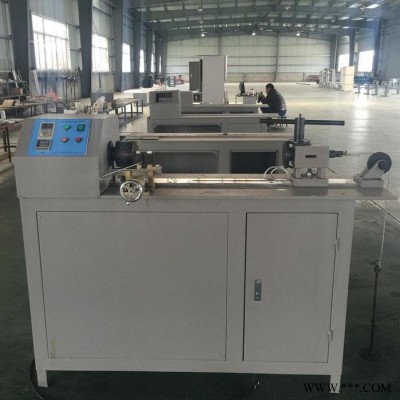

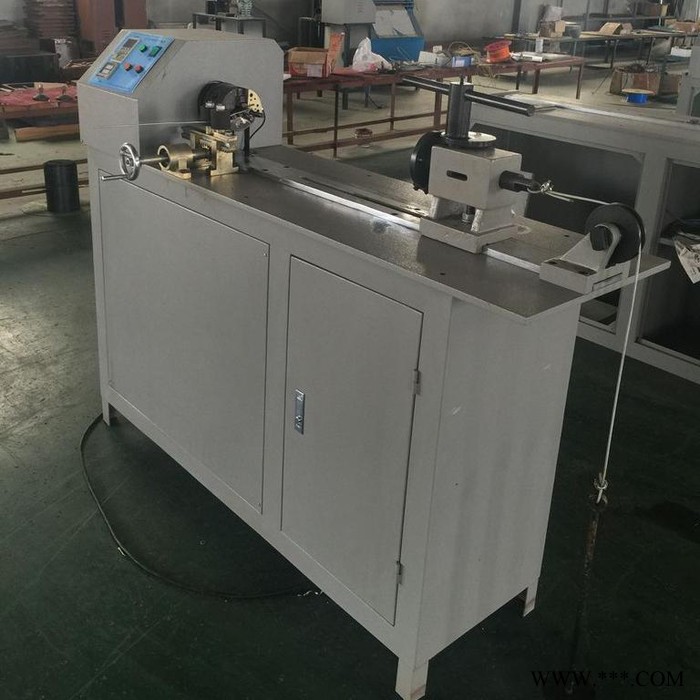

TH-8020 線材卷繞、扭轉試驗機
一、線材卷繞、扭轉試驗機主機概述
線材卷繞·扭轉試驗機適用GB4909.4-2009《裸電線試驗方法·扭轉試驗》和GB4909.7-2009《裸電線試驗方法·纏繞試驗》標準，用于鋁線、鋼線、銅桿需要進行卷繞、扭轉達試驗的場合。是鋼芯鋁絞線生產廠商必備的檢測工具。
二、主要技術參數：
扭轉：1、外形尺寸：1440mm×390mm×1080mm
2、輸入電壓：380V
3、輸入功率：1.5KW
4、扭轉可調范圍：10轉/分 30轉/分 60轉/分
5、扭轉范圍：（1）銅桿：￠8mm
（2）鋁桿：￠6mm
（3）鋼絲：￠4.2mm
卷繞：1、試驗直徑：鋁線：￠1.25mm-￠6.0mm
鋼絲：￠1.25mm-￠3.8mm
銅絲：￠0.3mm-￠8.0mm
2、芯棒直徑：￠1.25mm-￠19mm
3、右軸頭位移距離：≥40
4、主軸轉速：10轉/分
三、試樣采集
根據GB4909.4-2009的要求進行，試樣表面不得有任何機械損傷，并校正試樣。
試樣長度=有效長度+夾持長度
有效長度：根據試樣直徑與標準確定。
夾持長度：兩夾頭夾持長度，一般約60~70mm
| |
| | | | | |
