| 品牌* | 中國新越 |
|---|---|
| 型號* | D343H-16C |
| 加工定制* | 是 |
| 安裝尺寸 | DN40一DN1800 |
| 標準 | 國標、化工部、機械部、美標等 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN40一DN1800 |
| 公稱壓力 | 1.0Mpa、1.6Mpa、2.5Mpa |
| 規格 | DN40一DN1800 |
| 結構形式 | 三偏心蝶閥 |
| 介質溫度范圍 | ≦300℃ |
| 口徑 | DN40一DN1800 |
| 連接形式 | 法蘭、對夾、焊接等 |
| 流動方向 | 單向、雙向 |
| 密封形式 | 金屬硬密封蝶閥 |
| 驅動方式 | 手動、氣動、電動、液動 |
| 適用介質 | 水、蒸汽、油品等 |
| 形態 | 蝶式 |
| 壓力環境 | 常壓 |
| 通道位置 | 直通式 |

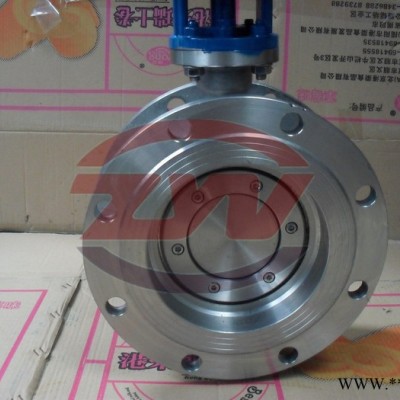

D343H-16C硬密封法蘭蝶閥概述：
金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次金屬結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
D343H-16C硬密封法蘭蝶閥主要特點：
1、開啟力矩小，靈活方便，省力節能。
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到零泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
D343H-16C硬密封法蘭蝶閥采用標準：
1.設計標準：
GB/T12238-1989
JB/T8527-2015
2.連接法蘭標準:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999
D343H-16C硬密封法蘭蝶閥具體尺寸：
