| 最大切卷直徑 | 150mm |
|---|---|
| 切割管心外徑 | 1 – 3 |
| 最小切卷寬度 | 1mm |
| 圓刀直徑 | Φ200mm |
| 產地 | 廣東東莞 |
| 用途 | 切斷 |
| 種類 | 分切機 |
| 重量 | 1000kg |
| 品牌 | 億意 |
| 加工定制 | 是 |

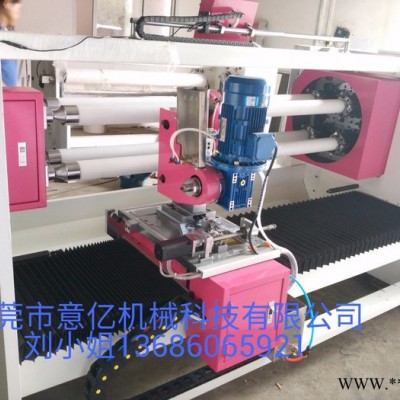

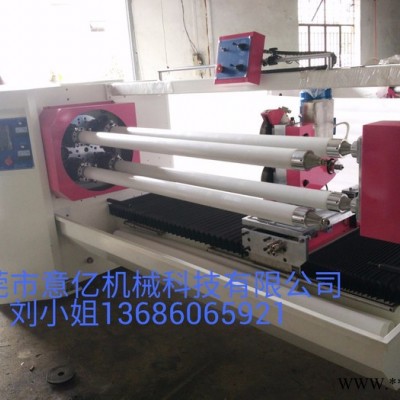

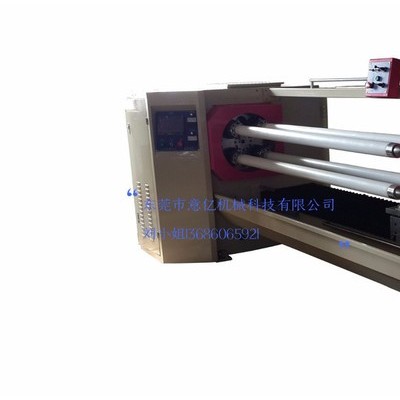

YY-708 四軸交換全自動切臺
用途
適用于BOPP/PVC/PE/透明膠帶/美紋紙/雙面膠帶/牛皮紙膠帶等之分切。
?特點
1．主機傳動部分：采用AC馬達搭配變頻器作為切卷材料傳動，加減速穩定快速。
2．中央控制單元：使用可程序中央控制，同軸中可設定多種尺寸自動轉換切割。
3．操作面板部分：操作接口采用LCD觸控屏7寸，可直接在屏幕上設定各種切卷條件及監控運轉狀況。
4．電機控制系統：中央控制系統為PLC可程式控制器，同軸中可設定多種尺寸，切割時可根據設定好的尺寸及數量自動調整切割寬度。
5．切卷定位系統：使用三菱伺服馬達控制，高精度滾珠螺桿進行尺寸定位及使用線性滑軌承載刀座;定位動作**平順。
6．進刀定位系統：使用三菱伺服馬達控制進刀方式，可擬人化做三段式速度進刀切卷。提高效率并得到**好品質。
7．圓刀角度調整：使用三菱伺服馬達計算圓刀角度轉向，因應不同材料做不同角度變化(角度調整范圍±8°) 當切割平面不佳時，可直接變換切割角度。可減少換刀次數，提高生產效率。

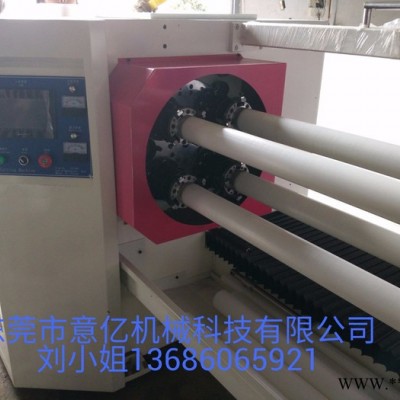

8．自動換卷裝置:使用氣缸驅動定位齒利用活動花鍵進行傳動,保證換卷快速**;同時可以作到不停機換卷，節約停機上下料的停機時間，提高生產效率。
9．快速換軸裝置：本機器有三種切割軸可供選用，采用快速換軸方式，因應不同材料需求。
技術參數
機器寬度1.3M 1.6M
**大切卷直徑150mm
切割管心外徑1 " – 3 "
**小切卷寬度1mm
圓刀直徑Φ200mm
YY-708 Four Shafts Exchangeable Automatic Cutting Machine
Application;
suitable for cutting kapton tape, BOPP adhesive tape, masking tape,double side tape,PVC insulate tape,cloth tape,protective film etc.
Features；
1. Main driving part: Taiwan AC motor with inverter is employed.
2. Central control unit: Programmable central control is used and 20 sizes can be set on the same shaft for auto transfer and cutting.
3. Operating panel: All functions are operated on the 7" LCD touch panel.
4. Motor control system: The central control system is PLC programmable controller.
5. Cutting positioning system: Cutting positioning is controlled by Mitsubishi servo motor. The imported high precision ball screw is applied to set the size and the linear slide rail is to bear the load of the cutter seat.
6. Blade feeding positioning system: Blade feeding is controlled by Mitsubishi servo motor, and the cutting speed is adjustable in three stages.
7. Auto angle adjustment of circular blade: Mitsubishi servo motoris used to calculate the circular blade angle and the angle change is subject to different materials (the angle change range is ±8°).
8. Auto exchange device: cylinder-driven position spline gear is used to ensure fast & precise exchange; non-stop machine to save material loading & unloading time and improve efficiency.
9. Quick shaft change system: Three kinds of shafts are available and quick change of shafts is applied for different materials.
Technical parameters;
Effective work width; 1.3M 1.6M
Max diameter of cutting;150mm
Cutting precision； ±0.1mm
Max diameter of blade; Φ200mm
O.D core; 1"-3"
Min cutting width; 1mm
