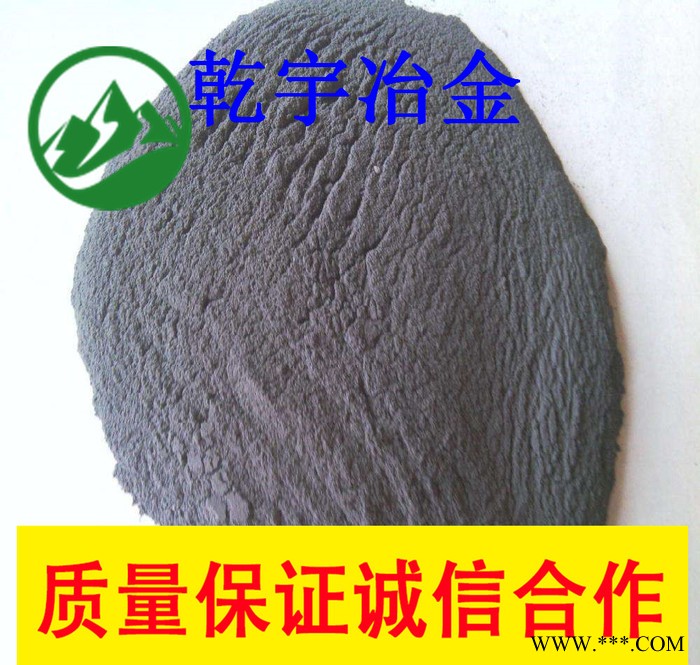

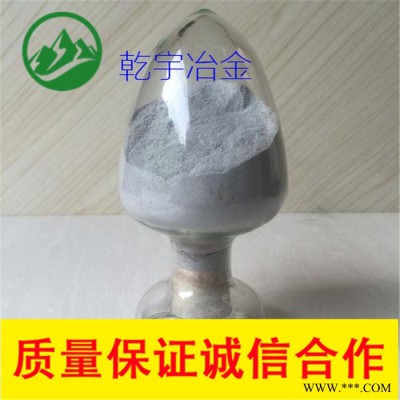

| 包裝規(guī)格 | 20KG |
|---|---|
| 產(chǎn)地 | 河南 |
| 粒度 | 10目 |

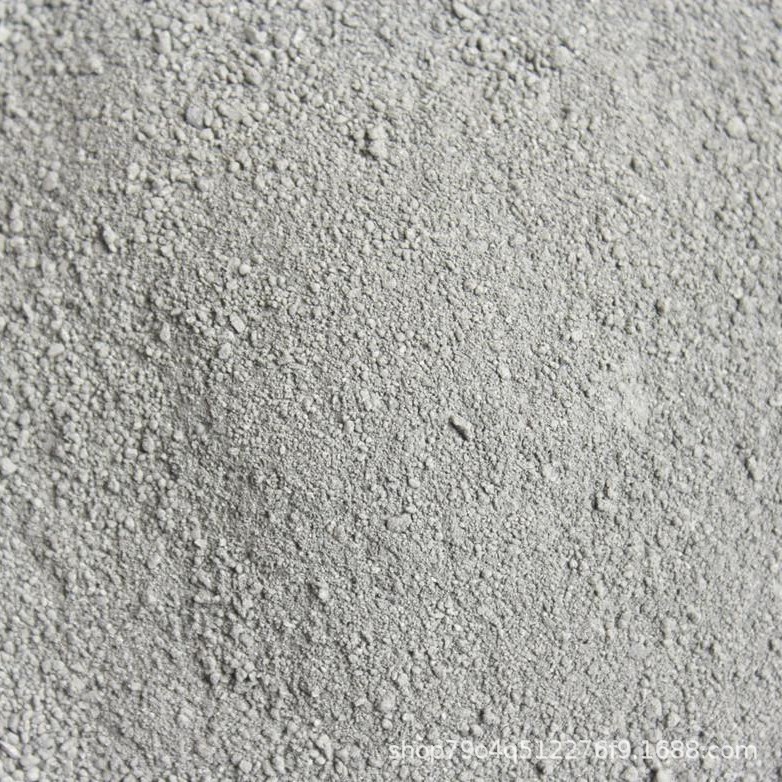

| 品名 | 鋁粉 |
| 鋁含量 | 0.72 |
安陽乾宇冶金有限公司（原河南斯太歐實(shí)業(yè)有限公司）主要提供包芯線，聚渣劑，孕育劑，鋁鈣合金的生產(chǎn)，硅鈣，脫氧劑的銷售。?河南斯太歐實(shí)業(yè)有限公司是專業(yè)的鐵合金系列產(chǎn)品的加工與貿(mào)易于一體的綜合性企業(yè)，產(chǎn)品有“鐵合金”、“耐火材料”、“煉鋼脫氧劑”、“鑄造材料”四大類．鐵合金產(chǎn)品：硅鐵、金屬硅、錳鐵、硅錳、磷鐵、鉻鐵、硅鋇、硅鈣、硅鋁、硅鋇鈣等，耐火材料產(chǎn)品：碳化硅粉、金屬硅粉、補(bǔ)爐料、炮泥等;煉鋼脫氧劑產(chǎn)品：硅鐵粉、硅鈣粉、碳化硅粉、硅鐵球、新型硅鈣、鋁鈣球等；鑄造材料產(chǎn)品：硅鐵孕育劑、稀土鎂硅鐵合金、硅鋇鈣孕育劑

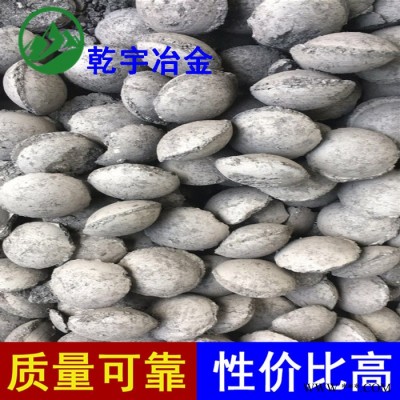

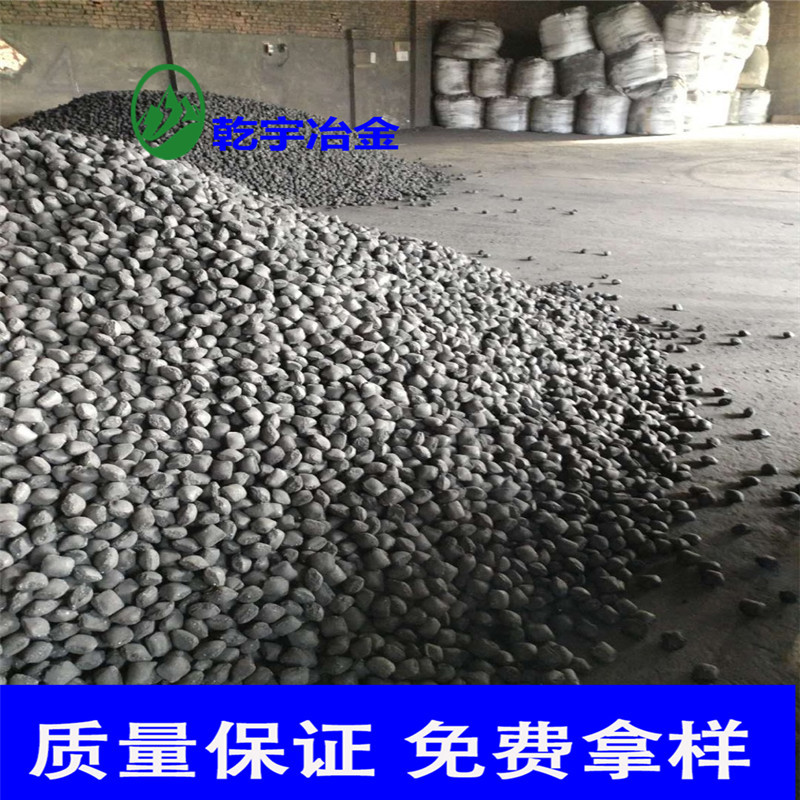

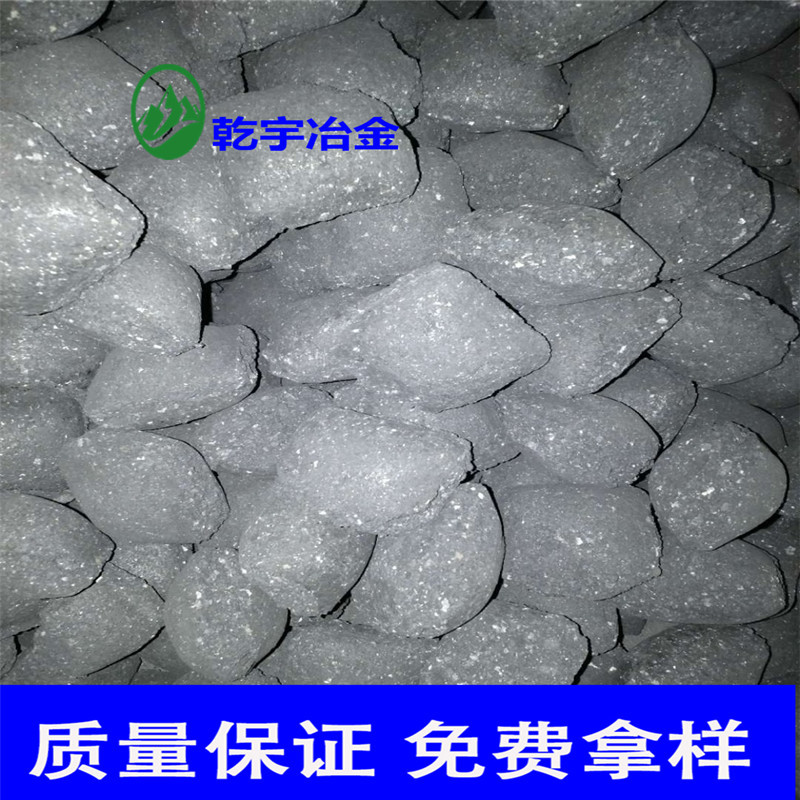

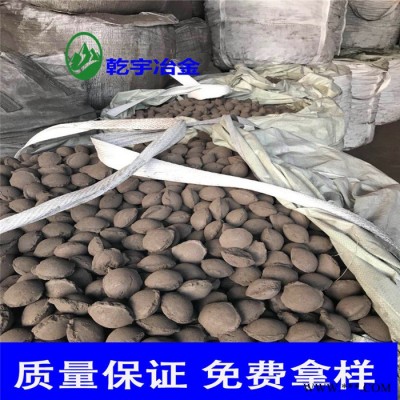

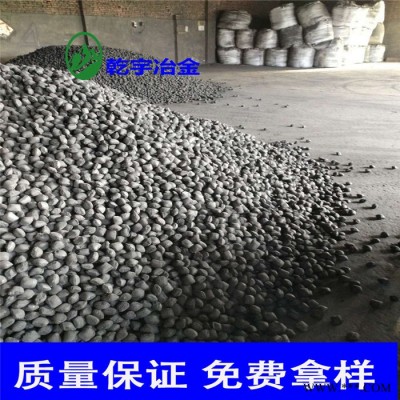

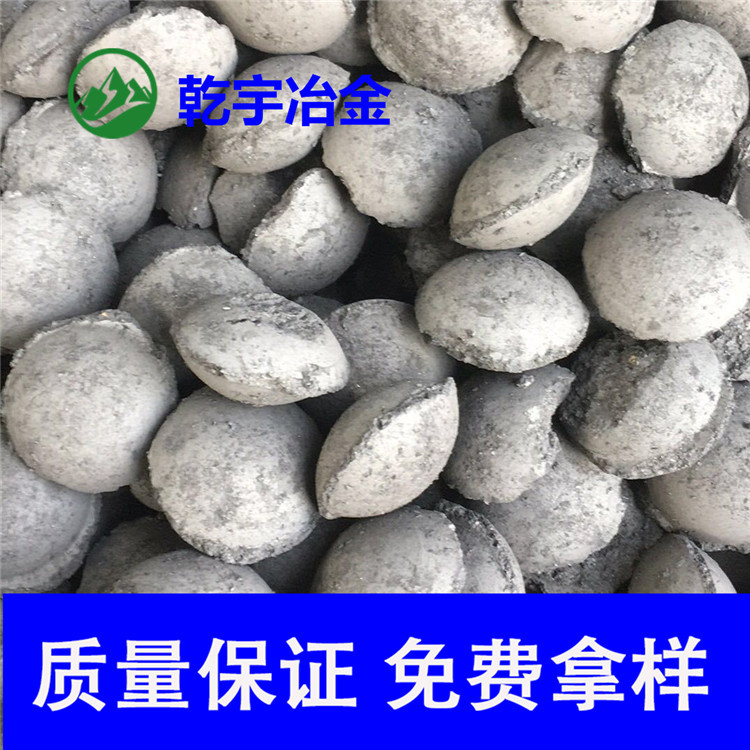

鋁渣球具有脫氧和合成精煉劑的功效。 鋁渣球粒度均勻，保持在15-50mm之間，硬度達(dá)到單粒承重75公斤，主要是觀察鋁造渣球各種含量成分的均勻度，一般經(jīng)過強(qiáng)力攪拌壓制出來的鋁造渣球各種理化質(zhì)變含量均勻穩(wěn)定，使用效果一致，不出現(xiàn)浮動(dòng)。初煉出鋼時(shí)投入可作為脫氧劑脫去鋼中游離氧，此外它能快速成渣覆蓋在液面隔絕空氣。
鋁渣球加入有兩種形式：一是電爐在出鋼過程中作為脫氧劑與其它類脫氧劑同時(shí)加入，將鋼中溶解氧降低到控制范圍內(nèi)；二是鋼水包到達(dá)LF鋼包精煉位時(shí)加入，以調(diào)整渣的組分，盡快脫去渣中的氧得以快速形成適宜的精煉渣系。
實(shí)際生產(chǎn)中應(yīng)用：
1, 電爐工序加入。爐后終脫氧劑采用鋁渣球和硅鈣鋇，根據(jù)終點(diǎn)碳含量脫氧劑加入量：鋁渣球0.5-1.0kg/t;硅鈣鋇,2.0-3.0kg/t。加入順序：鋼水出到20t開始向鋼包內(nèi)加入硅鈣鋇、鋁渣球，出鋼時(shí)間大于110秒，出鋼嚴(yán)禁下渣。
2, LF爐精煉工序。精煉時(shí)，根據(jù)鋼水成分進(jìn)行調(diào)整成分和造渣，造渣劑的加入情況為：鋁渣球，50-100kg;電石粉、硅鐵粉為20-30kg.火磚沙為15-25kg。
3, 脫硫情況。采用鋁渣球造渣速度快，脫硫效率高，渣樣精煉在15分鐘內(nèi)可以變白，對脫硫和去夾雜相當(dāng)有利。
。
| 規(guī) 格Specification | Al | Al2O3 | SiO2 | H2O |
| RS-1 | ≥40 | 12-50 | ≤7.0 | ≤2.0 |
| RS-2 | ≥30 | ≥40 | ≤8.0 | ≤1.0 |
| RS-3 | ≥20 | ≥30 | ≤10.0 | ≤1.0 |
| 常用粒度 | 5-50mm10-70mm | |||
聯(lián)系電話李經(jīng)理：18537256530 15836339926（微信同）
郵箱：yongabc2000@163.com
office@qyalloy.com
鋼廠用鋁球|
1、發(fā)泡：在精煉過程中一分鐘可發(fā)泡，并保持適當(dāng)?shù)母邷亓鲃?dòng)性和表面張力，因此埋弧性好，升溫快、電極、電耗大幅降低。
2、 脫硫：含有大量Al2O3，極易與CaO結(jié)合，生成鋁酸鈣渣系，該渣系具有很高的硫容量。另外AD粉中鋁降低了鋼水中氧的活度，從而有助于硫從鋼中析出。
3、脫氧 ： 在精煉爐上使用可替代SiC,也可替代部分鋁線在轉(zhuǎn)爐出鋼時(shí)使用，脫氧效果可達(dá)40PPm以下。
4、去除雜質(zhì)： 一般情況下可使鋼中雜質(zhì)降低50%以上。凈化鋼水作用明顯，從而為冶煉高品質(zhì)鋼創(chuàng)造了條件。
