加工定制	否
類型	容積式流量計
測量范圍	0.1-1（m3/h）
精度等級	0.04
公稱通徑	4（mm）
適用介質	水
工作壓力	0.6（MPa）
工作溫度	60（℃）
規格	6-60L/H,10-100L/H,16-160L/H,25-250L/H,40-400L/H,60-600L/H,80-800L/H,100-1000L/H
品牌	舜寰
型號	LZS-15

姚舜寰流量儀表生產DN32  DN40 DN50塑管式流量計



1.LZS- 系列塑管流量計特點及說明
   LZS系列流量計共有兩大類型，分為長管型和短管型。采用塑料外殼，具有抗30%酸堿腐蝕的性能。



2.LZS- 系列塑管流量計技術參數

型號	公稱通徑	測量范圍	類型	精度	壓力
LZS-15	20mm	5~50 L/H	長管 短管	±4%	≤0.6Mpa
		6~60 L/H
		10~100 L/H
		16~160 L/H
		25~250 L/H
		40~400 L/H
		60~600 L/H
		80~800 L/H
		100~1000 L/H
LZS-20	25mm	10~100 L/H	長管 短管
		40~400 L/H
		60~600 L/H
		100~1000 L/H
LZS-25	32mm	60~600 L/H	長管 短管
		100~1000 L/H
		160~1600 L/H
		250~2500 L/H
		300~3000 L/H
LZS-32	40mm	0.4~4 T/H	長管 短管
		0.6~6 T/H
		1~10 T/H
LZS-40	50mm	0.4~4 T/H	長管 短管
		0.6~6 T/H
		1~10 T/H
		1.2~12 T/H
LZS-50	63mm	0.4~4 T/H	長管 短管
		0.6~6 T/H
		1~10 T/H
		1.6~16 T/H
		2~20 T/H
LZS-65	75mm	5~25 T/H	短管
		8~40 T/H
		12~60 T/H
LZS-80	90mm	5~25 T/H	短管
		8~40 T/H
		12~60 T/H
LZS-100	100mm	8~50 T/H	短管 法蘭連接
		12~60 T/H
		14~90 T/H
		18~120 T/H
LZS-125	125mm	15~150 T/H	短管 法蘭連接
		22~180 T/H
		25~200 T/H
LZS-150	150mm	15~150 T/H	短管 法蘭連接
		22~180 T/H
		25~200 T/H



3. LZS- 系列塑管流量計結構圖和尺寸





4.備注:
1).工作壓力:≤0.6MPa
2).工作溫度:0~60 C
3).精度:±4%
4).材質:錐管：AS；導桿：不銹鋼304；接頭：ABS
5).塑管流量計可制成法蘭連接型或管螺紋連接型
6).浮子，管接頭，導桿等材質都可根據客戶需要定制

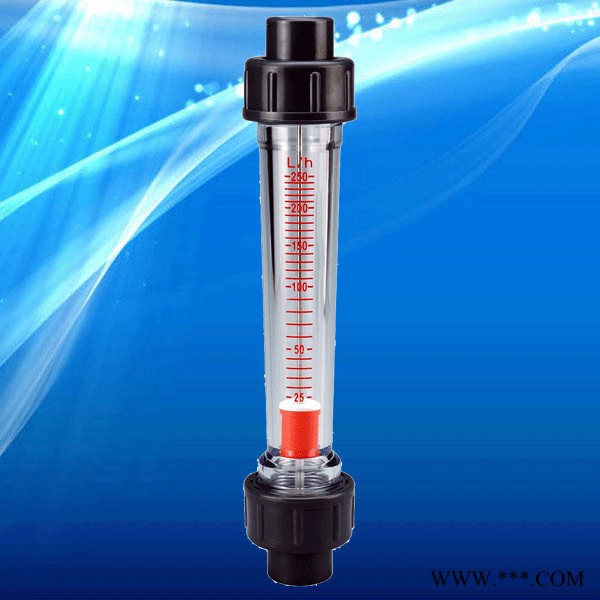

5.實物照片



6.生產流程





7.全程檢驗
