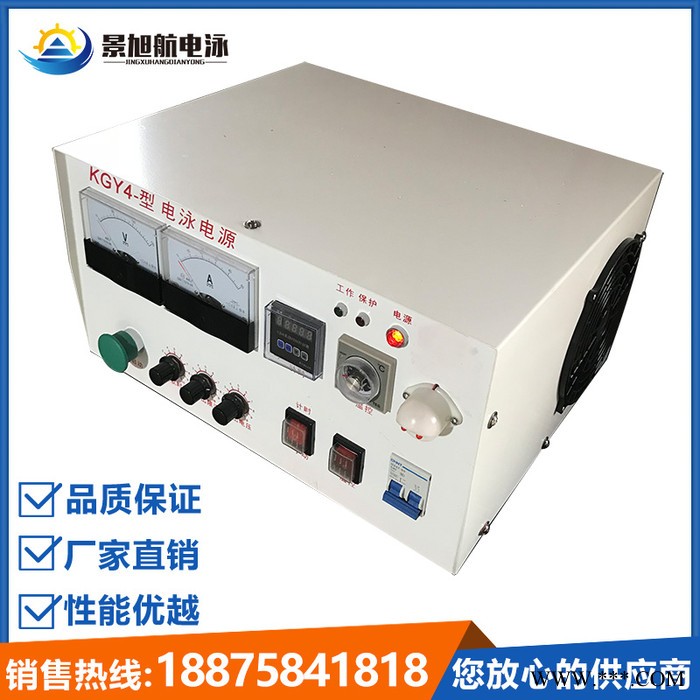

kgy4電泳電源100a250v電泳涂裝設備專用電源廠家

二、技術參數與特點

1).主要技術參數：

 額定輸出直流電壓           0 -300V

 額定輸出直流電流           0 - 400A

 輸入電源                   三相四線制（380±5%、外加一根零線）50-60Hz

 穩定電壓穩定電流的精度     ±1%

 工作時間為                 0-9999分可任意設定（需在訂貨時說明）

 軟起動時間                 0-180秒可調

 負載等級                   “I”

2)產品特點：

 具有自動穩定電壓、穩定電流與軟啟動的功能，可避免大電流沖擊；

 具有穩壓限流的功能，整流器在穩壓狀態下工作時，若因負載變化使負載電流超過10%時，整流器自動處于限流狀態；

 具有高可靠的過流、短路保護功能，當負載電流超過額定值的50%時，本機會自動封鎖輸出脈沖，動作時間10ms并保持到關機；

 具有缺相、超溫等多種保護功能；

 本系列整流器附有遠控箱或配有多臺機器使用的中央控制系統（需在訂貨時說明）；

 主電路采用開關電源，集成控制板采用多種防腐措施；

 采用電腦CAD標準化設計，箱體噴磨砂塑，既防腐又美觀。

三、工作原理

1） 主電路

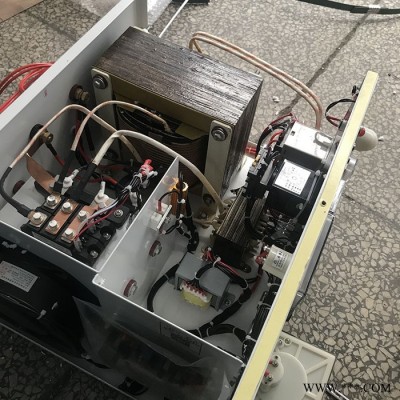

主電路變壓器原邊可控硅模塊調壓，副邊為橋式整流，輸出帶平衡濾波電抗器，使設備輸出低紋波，高效率。

2） 控制電路（控制原理圖）

 控制電路從輸出部份分別取出電壓和電流信號，與穩壓穩流方式進行比較，經PI調節運算信號由IC進行處理后，向開關器件發出控制信號調節脈沖寬度，使系統滿足于使用要求；
