供應活性氧化鋁粉|昕潔凈水(圖)|活性氧化鋁脫氯劑

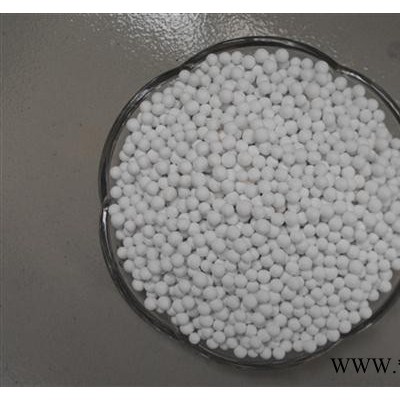

     活性氧化鋁（r-Al2O3）屬于過渡形態氧化鋁。為粉狀,微球狀或柱狀灰白色固體。其晶體結構不同于工業氧化鋁。活性氧化鋁（r-Al2O3） 屬于四角晶系, 晶格與尖晶石(MgAl2O4) 的結構十分類似。在活性氧化鋁（r-Al2O3）中, 只有21又1/2個鋁原子分布在24個陽離子部位, 在八面體值置上有2又2/3個空位, 而8個鋁原子分布在四面體空隙中, 相當于Al8[Al131/2 22/3]O32形式。活性氧化鋁（r-Al2O3）的晶體是無序的,這種無序性主要由鋁原子的無序性來決定, 正因為鋁原子的無序性: 控制其制備條件, 可制得多種不同比表面積和孔容的活性氧化鋁（r-Al2O3）產品, 因此在催化領域中使用**多。

      活性氧化鋁具有很高的擠壓強度，所以可以允許快速氣動裝載至塔中。高的擠壓強度也可以使較高的吸收塔對氣體進行更有效的干燥。同時，活性氧化鋁可以有效的防止氨氣的竄入。而且，活性氧化鋁的高擠壓強度可以使其干燥酸性氣體和液體，例如：二氧化碳，并且具有很好的使用壽命。

      活性氧化鋁還能做干燥劑，吸水量大、干燥速度快，能再生。活性氧化鋁屬于化學品氧化鋁范疇，主要用于吸附劑、凈水劑、催化劑及催化劑載體，根據不同的用途，其原料和制備方法不同。

      要發展**次活性氧化鋁產品,人們必須首先考慮生產方法及其成本。目前國內不少單位雖也可生產小批量**產品,但由于方法及產量所致,成本很高,影響了企業的生產積極性。是否存在既可生產**次產品又不需過高的投入,從而以較低的成本生產出**產品呢?通過近幾年的考察認為是存在的。燒結法生產氧化鋁的廠家采用碳酸化法生產**次活性氧化鋁及其水合物———擬薄水鋁石及其活性氧化鋁系列產品是完全可能的。

      碳酸化法生產活性氧化鋁過程中,通過變化偏鋁酸鈉溶液的濃度、溫度、碳酸化速度以及控制不同的終點pH值可以制取不同性質的氧化鋁水合物;采用不同特性的氧化鋁水合物為原料,通過添加不同的肋劑并采取不同的成型(球形或條形)及活化工藝可以制備出特性各異的活性氧化鋁載體。這些活鋁載體按特性區分有大孔容類(016～018ml/g),大比表面積類(250～350m2/g),低堆比重類(012～016g/ml),小孔徑類(<40A),中孔徑類(40～100A)及大孔徑類(100～500A)等。從化學組分上區分又可分為高鈉型(Na2O1%～2%)、中鈉型(Na2O012～013%)和低鈉型(Na2O<0.01%);高硅型(SiO21%～10%);低鐵型(Fe2O3<01005%)。目前國內的氧化鋁生產廠家也在研制和生產活性氧化鋁及其原料擬薄水鋁石,但多處于起步階段,今后要走的路還長。
