佳嘉鴻 導電布 鍍金導電布 導電銅箔 導電鋁箔

材質	織布
產地	深圳
產品類別	導電布
厚度	0.1mm
基材	織布
認證	華檢測
特性	屏蔽導電
形狀	卷狀
顏色	灰色
用途	導電 屏蔽信號
種類	屏蔽導電
芯材	織布
分類	屏蔽材料
品牌	佳嘉鴻
型號	JJH-DD- 010
加工定制	是

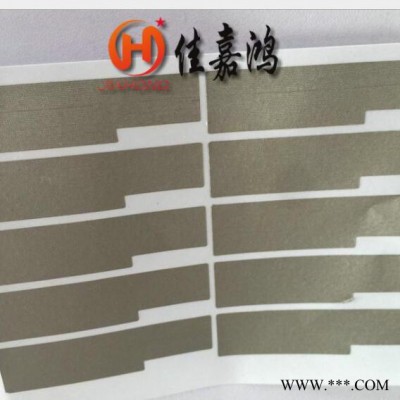

導電布

以纖維布(一般常用聚酯纖維布)經過前置處理后施以電鍍金屬鍍層使其具有金屬特性而成為導電纖維布.可分為:鍍鎳導電布,鍍金導電布,鍍炭導電布,鋁箔纖維復合布.外觀上有平紋和網格區分

導電布的用途

可用于從事電子，電磁等高輻射工作的專業屏蔽工作服，屏蔽室專用屏蔽布; IT行業屏蔽件專用

導電布構造

導電布

導電布材料是在聚酯纖維上，先化學沉積或金屬物理轉移金屬鎳到聚酯纖維上，在鎳上再鍍上高導電性的銅層，在銅層上再電鍍上防氧化機防腐蝕的鎳金屬，銅和鎳結合提供了良好的導電性和良好的電磁屏蔽效果，屏蔽范圍在100K-3GHz。

技術指標 特性 規格 測試標準

導電布 Cu∕Ni -表面電阻 <0.08Ω∕□ ASTM-D-991

壓縮形變 <20% ASTM-D-3574

導電布撕裂強度(橫/縱) 15/11 N JIS L 1096

使用溫度 -40℃~85℃ -

阻燃等級 Pass UL

產品特色

◇通用產品或UL認證產品

◇密封度<1lb╱in(0.175N╱mm)

◇屏蔽效能>60dB(從20MHz至1GHz)

◇定制截面和□、P、D形截面

◇10000次壓縮后性能不變

◇寬離型紙，便于去除

◇在離型紙上的輕切件，可方便使用于接地應用

◇符合環保要求

◇可定做長度和截面形狀

規格型號

方形導電布襯墊 D型導電布襯墊 帶安裝夾導電布襯墊

L型導電布襯墊 屏蔽接口墊 屏蔽接口墊

安裝說明

◇粘接方式-大多數導電布襯墊均可帶背膠，安裝時將導電布襯墊直接粘接在金屬表面

◇利用安裝夾卡接

◇鉚釘安裝

◇開槽安裝

產品應用

導電布襯墊適用于各種電子設備的電磁屏蔽，防靜電(ESD)和接地等場合。它的形式多樣，廣泛用于通訊、計算機、自動控制設備和手機等產品上

布，當下流行觸屏手套，防輻射窗簾等。

導電布襯墊采用高導電性和防腐蝕性的導電布，內包高彈性的PU泡棉，經過精密加工而成。導電布襯墊具有良好的電磁波屏蔽效果。可按照客戶要求加工各種不同形狀和尺寸，廣泛用于各種電子產品的EMI/EMC防治。
