2024鋁合金板 2024鋁合金板 2011鋁合金板價格

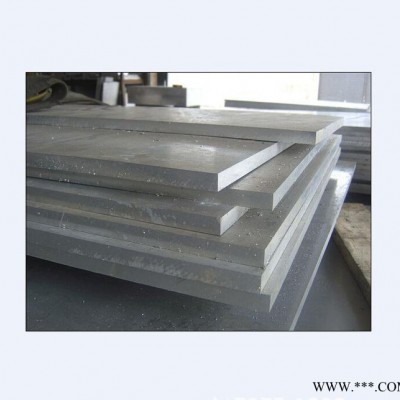

2024鋁合金屬Al—Cu—Mg系，是可熱處理強化的加工鋁合金，廣泛用作 航空航天**的結構材料，如**的蒙皮，隔框，翼肋，翼梁和鉚釘等。為一種高強度硬鋁,可進行熱處理強化,在退火、剛淬火和熱狀態下可塑性中等,點焊焊接性良好，用氣焊和氬弧焊時有形成晶間裂紋的傾向;合金在淬火和冷作硬化后可切削性能尚好，在退火狀態時不良。抗蝕性不高,常采用陽極氧化處理與涂漆方法或表面加包鋁層以提高抗腐蝕能力。 ●力學性能：抗拉強度σb(MPa)：≥420 條件屈服強度σ0.2(MPa)：≥275 伸長率δ5(％)：≥10

5A05鋁板屬鋁鎂合金，硬度在HB85，抗拉225，屈服115，延伸率12，對應老牌號LF5，適用范圍：　　①5A05鋁板為Al-Mg系鋁合金,強度與5A03相當，熱處理不能強化;退火狀態塑性高，半冷作硬化時塑性中等;5A05鋁板用氫原子焊、點焊、氣焊、氬弧焊時焊接性能尚好; 抗腐蝕性高,可切削性能在退火狀態低劣，半冷作硬化時可切削性尚好，制造鉚釘時需進行陽極化處理。 5A05鋁板特性：　　② AL-Mn系合金，是應用**的一種鋁合金，這種合金的強度高，特別是具有抗疲勞強度：塑性與耐腐蝕性高，不能熱處理強化，，在半冷作硬化時塑性尚好，冷作硬化時塑性低，耐腐蝕好，焊接性良好，可切削性能不良，可拋光。用途主要用于要求高的可塑性和良好的焊接性，在液體或氣體介質中工作的低載荷零件，如油箱，汽油或潤滑油導管，各種液體容器和其他用深拉制作的小負荷零件：線材用來做鉚釘化學成份：　　鋁 Al ：余量 　　硅 Si ：≤0.50 5A05 銅 Cu ：≤0.10 　　鎂 Mg：4.8～5.5 　　鋅 Zn：≤0.20 　　錳 Mn：0.30～0.6 　　鐵 Fe： 0.000～ 0.500 　　注：單個:≤0.05;合計:≤0.10 力學性能：　　抗拉強度 σb (MPa)：≥225 　　條件屈服強度 σ0.2 (MPa)：≥110 　　伸長率 δ10 (%)：≥1
