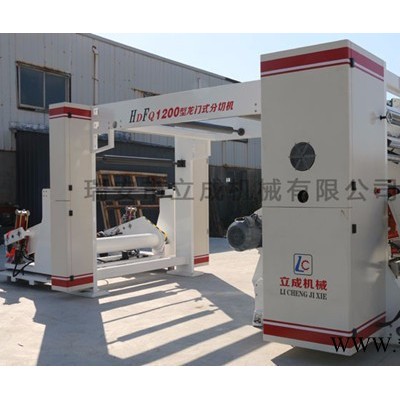

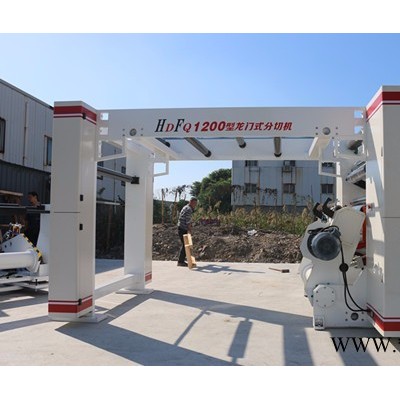

(龍門式)電腦控制高速分切機 卷筒紙分切機

一、 參數：

??1、 適用材料： 各類卷筒紙、塑料薄膜 、編織布，皮革

??2、 分切寬度： 100-1300mm

??3、 有效寬度：500-1300㎜

??4、 機械速度：350m/min

??5、 分切速度：300m/min(視分切材料而定)

??6、 分切對線精度：≤±0.10mm

??7、 分切盤紙端面平整度：≤±0.20mm

??8、 放卷直徑：≦?1000㎜

??9、 放卷鎖緊：氣脹軸裝料 ?3"、?6"

??10、 放卷張力：10-50KG, 320N·M氣摩擦制動器，自動錐度張力控制

??11、 收卷直徑：2*?800㎜

??12、 收卷鎖緊：?3"氣脹軸

??13、 收卷張力：自動錐度張力控制

??14、 主電機： 5.5KW三相交流電機

??15、 收卷電機：5.5KW*2臺三相交流電機

??16、 排費風機: 2.2KW高壓三相交流風機,吸廢方式

??17、 整機功率: 18KW

??18、 糾偏范圍: 100㎜

??19、 外型尺寸: 6800×4200×2200㎜(H)

??21、 工作電源: 380V±10% 50HZ±5%,三相五線制電源。

??壓縮空氣：潔凈、>0.6MPA。安裝環境相對濕度:**大60%。

??環境溫度:**大40oC。

??1) 放卷部分：液壓提升式放卷結構。

??1、 有效放卷寬度: 500㎜—1300㎜

??2、 放卷直徑：? 1000㎜

??3、 放卷鎖緊：? 3"、?6"氣脹軸

??4**大張力：50KG

??5、 放卷張力：采用320NM氣摩擦制動器， PLC聯控，具有錐度及動態自動控制。

??6、 糾偏系統：采用LPC糾偏系統，傳感器用于邊線檢測，電動執行器驅動。

??7、 移動方式：采用直線軸承，平臺移動式。

??8、 機械結構：鋼板

??9、 裝料鎖緊：氣動

??2) 牽引部分：采用氣動壓輥式牽引系統

??1、 牽引電機：5.5KW三相交流電機

??2、 傳動方式：同步皮帶傳動

??3、 壓輥工作方式：氣動壓輥，動靜平衡處理

??4、 主牽引輥：采用 ￠200mm采用鍍硬鉻鏡面輥，動靜平衡處理

??5、 編碼器計米計速，NEMICON公司

??3) 分切部分：采用擺壓式壓刀結構的圓切刀系統

??①?上圓刀：￠105mm

??②?下圓刀：￠70*10mm 采用隔片拼刀

??③?主動方式：同步皮帶傳動

??4) 粘塵裝置

??5) 排風系統：采用2.2KW高壓三相風機吸廢方式

??6) 收卷系統： 獨立驅動雙軸結構，具有中心表面雙張力方式。

??1、 收卷直徑：2× ? 800mm，端面整齊度≤±0.20mm

??2、 收卷軸：氣脹軸? 3" 擺開卸料結構。

??3**大張力：30KG

??4、 收卷張力：采用電機扭力控制，具有收卷張力錐度自己控制及運行動態張力控制功能。

??5、 收卷動力：采用4Kw*2三相矢量電機驅動

??6、 變頻器： 4KW*2，PLC聯控。

??7、 收卷傳動：采用圓弧齒同步皮帶傳動

??8、 壓力結構：恒壓方式，精密調壓閥控制。

??7) 主控系統：采用PLC以及WEINVIEW人機界面組成的主控單元

??8) 低壓電器：正泰電器

??9) 氣動元件：亞德克

??10) 滾動元件：C3級進口

??11) 過渡導輥：?100mm硬鋁合金鋁輥，動、靜平衡處理，HV700型
