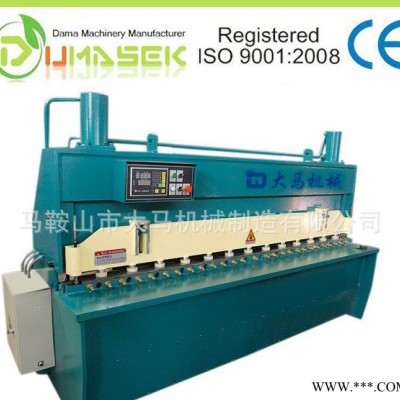

液壓數控（數顯）系列擺式剪板機 液壓剪板機 【鈑金專家】

產品說明：

QC12Y-12X4000剪板機操作須知及可能產生的情況說明如下：
剪板機操作前準備工作
1、清洗務機件表面之油污、檢查剪板機球閥應處于開啟位置。
2、剪板機各潤滑各部位注入潤滑油。
3、在剪板機油箱中加入L-HL46液壓油。
4、機器接地，接通電源，檢查各電器動作之間的協調性。
5、所剪最大板料12mm x 4000時，必須符合材質σ6=45Kg/mm2 σ6==20%若超過時，厚度必須相應減少。
剪板機操作
步 驟
剪板機可能產生的情況
一、剪板機刀架在正常位置，即上刀架無自落現象時，
1
1）開動剪板機機器作空轉若干循環，確保在正常情況下，試剪不同厚度板料，由薄至厚。
確保用戶熟悉剪板機性能。
2）試剪時不同板厚時必須調對不同刀片間隙。
若不調對相應的刀片間隙，則影響刀片耐用度。
2
1）剪板機在剪切過程中打開壓力表開關，觀察油路壓力值，剪12mm板時壓力應小于20MPa。
此遠程調壓閥No9，出廠時壓力調定20—22MPa，用戶必須遵守此規定，不得為剪超規定材料面提高壓力，造成機器損壞。
2）操作時聲音平衡。
剪板機如有雜音，應停車檢查。
3）剪板機操作時油箱提高溫度<60度
超過時關機休息。
4）No9、No10、No11、No12閥出廠時均已調定，請勿亂動。
液壓擺式剪板機油缸并聯
二、剪板機液壓系統的故障及排除
故障現象
產生原因
排隊方法
剪板機油路建立不起壓力，上刀架無動作。
剪板機電磁換向閥電器插頭接觸不良。
檢查電器插頭。
剪板機電磁換向閥閥芯被雜物卡死或拉毛面不動作。組合閥各閥芯密封口有 雜物而不起封閉作用。組合閥內各節流孔阻塞。
檢查拆洗。上刀架回程緩慢或不能回到上死點，上刀架與壓料缸動作順序不協調。
剪板機回程缸氮氣壓力不足。
分別檢查并加以調整到額定壓力。
三、剪板機機器的調整與操作
1、剪板機刃口間隙的調整 刃口間隙調整的是否恰當是影響剪切質量和延長刀片壽命的重要因素。
間隙調整時暫將鎖緊螺釘松開，然后轉動手柄至所需的刻度值，再將螺釘鎖緊。
球閥作測量上下刀片刃口間隙均勻度之用。具體方法是以單次行程，當上下架行至下死點時，即迅速轉動球閥關閉油路，使上刀架停于下死點。然后繼續微量開閉球閥，使上刀架在全行程上逐段上升，此時即可逐段測量刃口間隙之均度。
2、剪板機操作前的準備
1）剪板機清洗各機表面之油污，注意截止閥上刻線應位于開啟位置。
2）剪板機各潤滑部位注入潤滑脂。
3）在剪板機油箱中加入L-HL46號機械油（油液必須清潔）。
4）機器接地，接通電源，檢查各電器動作之協調性。
3、操作
1）開啟剪板機機器作若干循環，在確保無不正常情況后，試剪不同厚度板料（由薄至厚）。
2）在剪切過程中，打開壓力表開關，觀察油路壓力值，如有不正?？烧{整溢流閥至合乎規定要求。
3）操作時，如發現有不正常雜音或油箱過熱現象，應立即停車檢查。油箱最高溫度不超過60度。
四、剪板機機器的安全技術與維護
1、剪板機操作者必須熟悉本機器的結構和性能。本機器為多數人同時操作，因此必須有專人負責指揮生產。
2、切忌將手伸入剪板機上下刀片之間，以免發生事故。
3、一切雜物工具，請勿放在工作臺上， 以免軋入刀口造成事故。
4、應定期檢查刀口鋒利情況，如發現刀口用鈍，應及時磨利或調換，刀片之磨利只需磨利刀片的厚度。
5、應定時檢查機器各部分，以保持機器及周邊場地清潔，電纜絕緣良好。
6、裝于油泵吸油口上的網式濾油器應經常檢查清洗，使濾油器保持應有的通油量。若濾油器被堵塞，通油量減小，將使油泵吸空，影響油泵的壽命。
7、剪板機回程缸壓力低時， 可對回程缸進行充氣。方法是：取下保護帽和氣閥帽，裝上充氣工具，充氣工具另一端接氮氣瓶（不得用氧氣），打開充氣工具，緩慢打開氮氣瓶截止閥，注意充氣壓力表。至6.0MPa時立即關閉擔氣瓶截止閥。關閉充氣工具，打開充氣工具，裝上氣閥帽和保護帽。
8、每三個月檢查剪板機回程缸內氮氣壓力一次，低于規定壓力應充氮氣。剪板機是進行剪切加工的沖壓機床。剪板機主要對板料進行剪裁，同時也可以用于線材的切斷。用于線材切割時，一般可切割直徑小于12mm的材料，根據剪板機的標稱最大剪切厚度決定，但是由于線材切割對于刀具刃口有一定的損傷，所以盡量不要使用較精密的設備進行線材剪切。相對其它機床設備，剪板機功能結構較為簡單，但剪板機在板料切割方面。
性能特點：
    采用鋼板焊接結構，液壓傳動，蓄能器回程，操作方便，性能可靠，外形美觀。
    刃口間隙調整有批示牌指示，調整輕便迅速。
    設有燈光對線裝置，并能無極調節上刀架的行程量。
    采用柵欄式人身安全保護設置
    后擋料尺寸及剪切次數有數字顯示裝置。
