鋁粉 金祥鋁業(yè) 鋁粉廠家專業(yè)生產(chǎn)**鋁粉 鋁粉廠家 鋁粉批發(fā)

產(chǎn)地	鄭州
級別	高純
粒度	0.35~0
牌號	FLG1
品名	鋁粉
形狀	多面體狀
制作方法	還原法
鋁含量≥	詳見說明

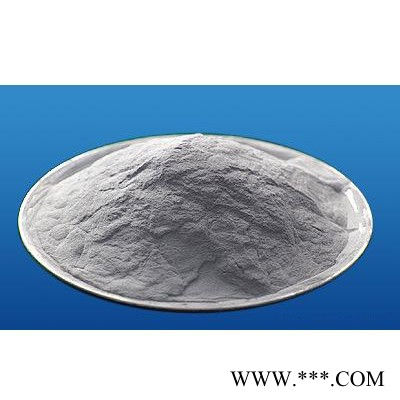

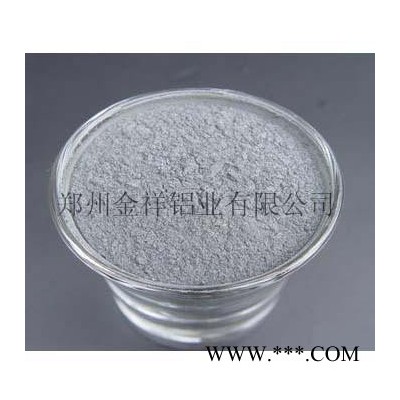

       鋁粉，俗稱“銀粉”，即銀色的金屬顏料，以純鋁箔加入少量潤滑劑，經(jīng)搗擊壓碎為鱗狀粉末，再經(jīng)拋光而成。鋁粉質(zhì)輕，漂浮力高，遮蓋力強(qiáng)，對光和熱的反射性能均好。經(jīng)處理，也可成為非浮型鋁粉。 鋁粉可以用來鑒別指紋，還可以做**。鋁粉由于用途廣、需求量大、品種多，所以是金屬顏料中的一大類。

產(chǎn)品用途
顏料用的鋁粉粒子是鱗片狀的，也正是由于這種鱗片狀的粒子狀態(tài)，鋁粉才具有金屬色澤和屏蔽功能。金屬鋁粉工業(yè)化生產(chǎn)很久以前**有，早期的生產(chǎn)方式是搗沖法，把鋁碎屑放在搗沖機(jī)的凹槽內(nèi)，搗杵在機(jī)械帶動(dòng)下連續(xù)沖打凹槽內(nèi)的鋁屑，具有延展性的鋁在沖擊下逐漸變成薄片并且破碎，在鋁變得非常微薄細(xì)小后進(jìn)行篩選，取出合乎要求的鋁粉作為產(chǎn)品。搗沖法的生產(chǎn)效率很低，產(chǎn)品質(zhì)量不易掌握，而且生產(chǎn)過程中粉塵很多，非常容易起火和**。1894年，德國Hamtag用球磨機(jī)生產(chǎn)鋁粉，在球磨機(jī)內(nèi)放入鋼球、鋁屑和潤滑劑，利用飛動(dòng)的鋼球擊碎鋁屑之后成為鱗片狀鋁粉，在球磨機(jī)內(nèi)和管道里充滿惰性氣體，這種方法仍然沿用，被稱之為“干法生產(chǎn)”。1910年，美國J.Hall發(fā)明了在球磨機(jī)內(nèi)加入石油溶劑代替惰性氣體，生產(chǎn)的鋁粉與溶劑混成漿狀，成為漿狀鋁粉顏料。這種方法設(shè)備簡單，工藝安全，產(chǎn)品使用起來非常方便，很快為世界各國所采用。現(xiàn)代絕大多數(shù)鋁粉顏料都采用這種方法，這種方法也稱之為“濕法”。安全事項(xiàng)
粉末涂料比普通油漆的安全風(fēng)險(xiǎn)要低，與溶劑/空氣混合物相比，粉末/空氣混合物的引發(fā)著火能量是50-100倍。但是，所有可燃性的粉末或灰塵都會(huì)與空氣形成**性混合物，是一種潛在的危險(xiǎn)源。但如果事先采取相應(yīng)的措施，可以進(jìn)行安全的運(yùn)輸，貯存和加工。為安全起見，前面提到的各種粉末的粉末濃度均不能超過10g/m3。在噴涂區(qū)，往往會(huì)超過這個(gè)濃度。因?yàn)榭傆凶銐虻难鯕夂浚虼吮仨毐苊庖鸪^這一低能量的火花。PTB（物理技術(shù)聯(lián)邦研究所）BAM（材料試驗(yàn)聯(lián)邦實(shí)驗(yàn)室）已測定了各種含顏料的粉末涂料的**數(shù)據(jù)。結(jié)果證明，在**高**壓力”和**高增加壓力”方面，擠出和干混的物料沒有什么區(qū)別。與不含顏料的樹脂粉末比較，當(dāng)加入5-6%的鋁粉時(shí)，所謂的粉末常量（Dust Comstant，**力的度量）和**高**壓力要增加10%。鋁粉含量繼續(xù)增加時(shí)，**力也會(huì)增加。當(dāng)鋁粉含量大于25%以后，會(huì)達(dá)到純金屬粉末的**力。但是，這種和鋁粉顏料的依賴關(guān)系并不造用于引發(fā)燃燒能量。不管采用何種分散方法，純的樹脂粉末都達(dá)不到引發(fā)燃燒能量。如果鋁粉顏料含量>10%及使用細(xì)小粒徑及未經(jīng)包覆處理的鋁粉時(shí)，引發(fā)燃燒能量可能被降低。含鋁粉的粉末涂料，它們跟普通的含顏料的粉末涂料一樣，只要不超過規(guī)定的極限，是沒有著火和**的危險(xiǎn)。為了保證整個(gè)噴涂過程中的安全，必須避免在工廠中出現(xiàn)鋁粉的分離、累積和集中。這些基本要求也適用于含有銅金粉的溶劑型涂料。但是直接由銅鋅合金粉末引起的**危險(xiǎn)要比鋁粉小。粉末設(shè)備****得要的是所有的部件和操作人員必須有良好的接地。室內(nèi)的粉塵濃度應(yīng)控制在低水平，按當(dāng)?shù)氐胤降囊?guī)定采用排風(fēng)系統(tǒng)。任何情況下，要避免明火，火星和過熱的表面。加工方法
1、熔融擠出法該方法是將金屬顏料與粉末涂料的其余成分（樹脂等）通過螺桿擠出機(jī)加熱擠出。盡管金屬顏料與粉末涂料能夠充分混合，但金屬顏料在高粘度的熔融體中取向不足。另外，在下一道粉碎工序中，顏料的片狀結(jié)構(gòu)不可避免的會(huì)被破壞。用該法生產(chǎn)的金屬粉施工時(shí)金屬效果帶灰色。因此，此方法僅被用于錘紋粉的制作。2、干混法該法是將金屬顏料干粉加入已粉碎的粉末涂料中采用機(jī)械式混合器混合。干混法的優(yōu)點(diǎn)是金屬顏料和粉末涂料混合時(shí)不甚激烈，從而防止片狀金屬顏料的變形，金屬效果因而也不會(huì)受到影響。另外，疏松的顏料/樹脂混合體也非常有利于金屬顏料的取向，提高閃光效果。該法的缺點(diǎn)是在采用自動(dòng)噴涂設(shè)備處理回收粉末時(shí)，由于金屬顏料與樹脂粉末顆粒的形狀、密度和所帶電荷有很大差異，從而產(chǎn)生分離現(xiàn)象。3、粘結(jié)固定法（Bonding-Process）該法將金屬顏料與粉末涂料一邊干混，一邊同時(shí)加熱，使得溫度剛剛超過樹脂的軟化點(diǎn)，此時(shí)**能將金屬顏料固定粘結(jié)在帶黏性的樹脂粉末的表面，從而防止粉末在施工中和施工后回收時(shí)金屬顏料與樹脂粉末的分離現(xiàn)象**是現(xiàn)在流行的邦定法。4、氣流粉碎法該法是利用超音速氣流粉碎的原理進(jìn)行生產(chǎn)的，由于鋁粉易氧化故一般是使用JZDB系列氮?dú)獗Ｗo(hù)氣流粉碎分級機(jī)來進(jìn)行超細(xì)鋁粉生產(chǎn)的。
