宏達 生產聚合氯化鋁專用原料鋁酸鈣粉 活CaO10左右 氧化鋁50%以上鋁酸鈣粉

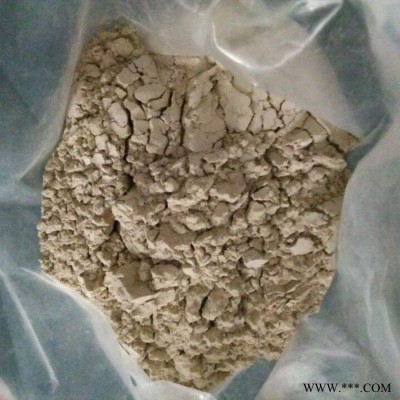

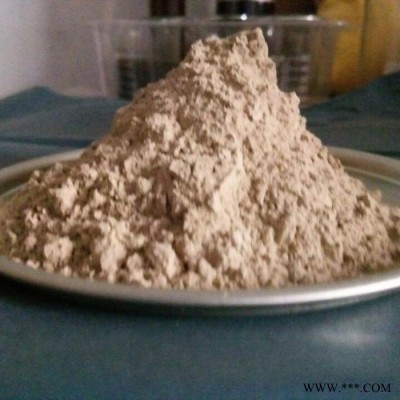

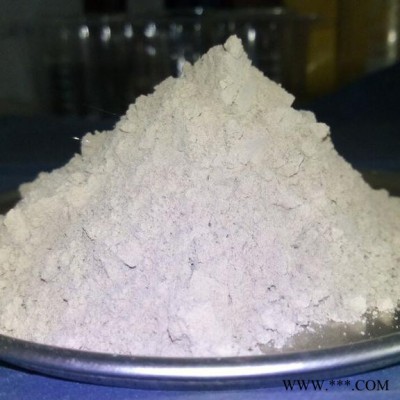

         鋁酸鈣粉是灰白色粉末。主要成份是二鋁酸鈣(CaO·2A1203)和一鋁酸鈣(CaO·A1203)的混合物.微溶于水，水溶液呈堿性，PH值約為11。 鋁酸鈣粉與無機強酸反應活性很高，在常溫下即可啟動發生。且放熱量大，升溫快，氧化鋁的溶出率可達90%以上，用它做原料生產液體或固體聚合氯化鋁能簡化工藝，降低成本，提高產品質量，是目前國內外大多數聚合氯化鋁生產廠家所采用的原材料。

鋁酸鈣粉與**反應，可一步制得聚合氯化鋁.配合比按下式計算:

WHcl=[2.147(1-B)·AAlo，·n十1.304Acao]。W/AHC

式中:WHCl一需投加的**重量Ke W-擬投加的鋁酸鈣粉重量Kg B-預期聚合氯化鋁產品堿化度% Aal2O3-鋁酸鈣粉中氧化鋁含量% AcaO-鋁酸鈣粉中氧化含量% Ahc1-**中**含量% n-溶出率%

生產時，先將反應池中加水，開啟攪拌漿.然后定量加入**，稀釋至要求濃度后，再緩慢加入鋁酸鈣粉進行反應。反應過程中，池內溫度會逐漸升高。超過110℃時.可適量加水抑制.使反應不至于激烈而溢池。補加水要少量多次.保持正常所需溫度。加完鋁酸鈣粉，再反應2小時，用PH試紙測試大于3時，即可加水稀釋至密度為1.25-1，26，放料至沉淀池沉淀好后，上層清液即為液體產品，也可經干燥機于燥，得到固體聚合氯化鋁產品。
