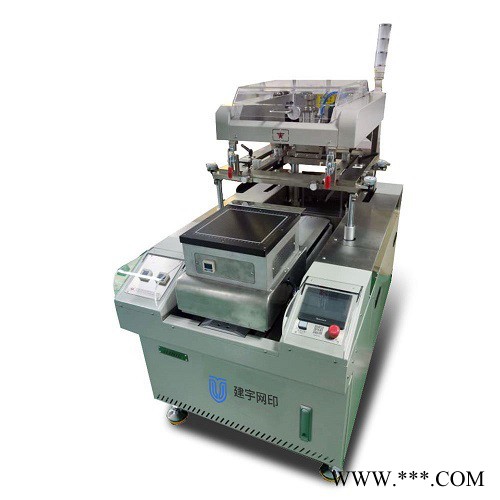

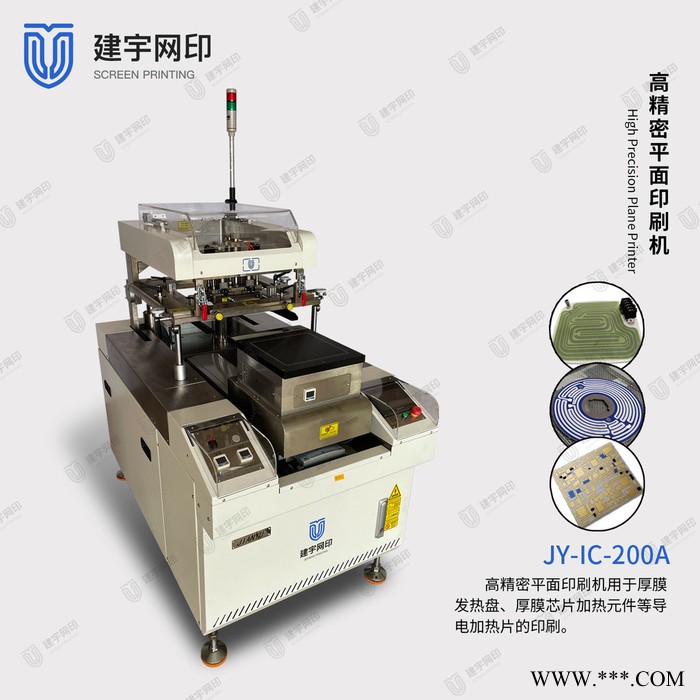

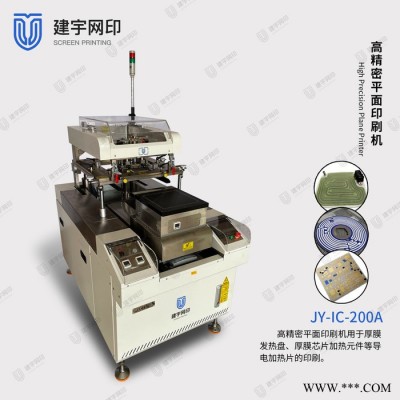

建宇網印 廠家供應集成電路印刷機 可用于陶瓷電子霧化芯印刷機 陶瓷傳感器印刷機 氧化鋁陶瓷印刷

1）印刷平臺X、Y、θ通過CCD自動找正“+” “o” “外形” 標對位印刷

2）本機是標準厚膜電路印刷機，主要特點為易用、高效率、高精度；

3）本機機頭整體擠壓鑄造采用全電機設計，跑臺、刮刀、印刷、真空全部采用電機驅動；

4）印刷壓力采用電氣比例閥穩定氣壓在±0.01Mpa以內（如0.54-0.56Mpa），進一步提高氣壓控制精度。

2. 主要性能

A. 整體結構——機體采用口型鋼材焊接，上表面整體平磨精度±0.05，機頭單元整體鑄造

B. 動力拖動——印刷壓力、印刷架驅動、平臺驅動分別采用獨立的動力源，PLC控制。

C. 網架結構——

1） 網版架采用整體固定結構，結構緊湊，剛性強。

2） 網版固定鎖定在支架上，支架固定連接在整體結構上，

D. 印刷系統——

1） 印刷/覆墨速度——印刷/覆墨速度恒定，并可獨立調節。

2) 印刷驅動————日本伺服拖動系統，絲桿傳動；低速無爬行，高速無抖動。

3) 印刷行程————觸摸屏數字設定行程（1~260mm），獨立調校。

4) 印刷導向————選用臺灣上銀絲桿，8導程。

5) 刮印系統————刮墨/回墨的角度可調節，動作靈活，剛性強。

6) 刮印壓力————可精密微調印刷和回墨壓力，電子屏顯示，電氣比例閥恒定設定值。

E. 控制系統——

   三菱PLC控制電路，臺灣產觸摸屏(人機界面)。

F. 平臺系統——

1) 平臺驅動————松下伺服加上銀絲桿驅動拖動平臺前后移動，定位±0.01。

2) 平臺升降————手動輸入電動精密升降，平臺可調節（0~14mm）調節單位0.01。

3) 平臺結構————三角斜坡機構保證升降平穩。

4) 真空吸氣————強力自動真空吸附，保證套印準確。

E. CCD視覺系統——

1) 鏡頭————— 35mm  CCTV鏡頭

2) 工控機———— TANK-800

3) 顯示器———— PHILIPS 15寸

4) 取像方式——— 二套500萬像素CCD數字相機

 1)   位置顯示：可顯示CCD鏡頭調節移動量，直觀大方。X軸和Y軸共有四處。

 2)   真空壓力：平臺內真空的負壓值顯示，并輸出滿足氣壓信號，使設備運行動作更加可靠。

 3)   CCD系統：采用兩個高清晰相機對位，同軸光鏡頭，有拍照清晰，對位快速，精度高的特點。

 4)   控制面板： CCD影像系統外的操作全都在這個觸摸屏操作，有急停按鈕、啟動按鈕和電源開關。

 5)   印刷頭：采用兩個SMC雙桿氣缸，行程可調，其特點運行平穩，壽命長。保證印刷出來的刷產品的質量穩定可靠。

 6)   網版鎖緊：采用四個亞德客氣缸同時壓緊網版，夾緊力均勻可靠，網版可以非常平穩的固定的框架上。并且換取網版方便快捷。

 7)   刮刀壓力：包含刮刀壓力調節、刮刀壓力顯示、背壓壓力調節和背壓壓力顯示。是通過精密調壓閥來調節印刷氣缸的壓力，在0.10~0.70Mpa范圍內任意可調，并且顯示和低壓報警。背壓壓力是用來消除印刷刀來的自重，讓實際值更加真實。

七、技術服務說明

1.   售后服務的方法：定期或不定期走訪維護、操作及技術培訓。

2.   售后服務的費用：保修期內，我司承擔；保修期后，我司收取配件費用。

3.   售后服務專線：李經理0731-8552 3328；13348699119（微信同號）

4.   服務內容：

1)   設備配件的質量問題，在一年內免費更換。

2)   設有厚膜印刷打樣車間，可代為客戶提供售前售后打樣服務。

3)   設備出現故障，收電話通知后，電話溝通不能解決時，我司在8小時內到達現場解決問題。

4)   售后服務不僅僅是設備的維修維護，還包含工藝技術的全力潛心支援，我公司工藝技術人員可在進行現場技術培訓，提供全套厚膜印刷工藝技術、信息及設備方案。
