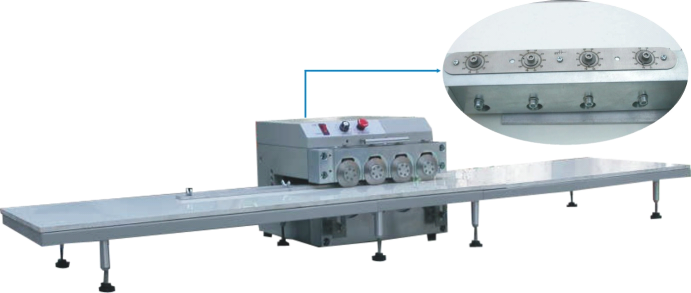

供應廠家直銷鋁基板LED燈條板走板式多刀分板機

一、功能特點：

1、電路板切割由八片刀完成，上下兩片為一組，構成一個切割單元。整個切割

過程分為四個 階段，由于每次的切割量很小，因此切割過程中產生的應力較

傳統的（如：走刀分板機 走 板分板機 氣動分板機）一次切斷方式減少了 80

以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。

2、獨特的限位裝置，使得員工操作起來更加便捷，分板速度更快，效率更高，

無需培訓即可操作。

3、刀片裝有防夾手透明有機玻璃，在看到刀片運轉的同時，又有效的杜 了意

外傷害。

4、獨特的多次切割方式，使得切割過程非常平穩，大大提高了V槽的定位能力，

即使切V槽很淺的線路板，也不會出現分偏的情況，避免報廢板子。

5、由于刀片每次分板所受力小，從而使得刀片磨損度低，增加了刀片的使用壽

命，降低了使用成本。

6、本產品適用于分割 LED鋁基板（不限長度）如市面上普遍的400MM 600MM 800MM

1200MM 1500MM長度等，銅基板 燈條板 波纖板 FR-4等。。

?

二、技術參數：

1、產品名稱：鋁基板分板機?????????????????????2、工作溫度：10-35

3、分板厚度：0.5-3MM??????????????????????????4、分板速度：0-300MM/S

5、刀片材質：進口 SKD11???????????????????????6、工作電壓：220V 50HZ 40W

7、存儲溫度：-20-50?????????????????????????8、鋁基板尺寸：不限

9、被切割電路板材質：鋁基板 FR-4 波纖板等

10、主機尺寸：300MM(L)280MM(W)200MM(H)

11、進出料盤安裝好后整機尺寸：1436MM(L)430MM(W)200MM(H)

12、V-CUT槽周邊零件：限制原件高度＜13MM，焊點距V槽＞0.5MM

13、重量：60KG?
